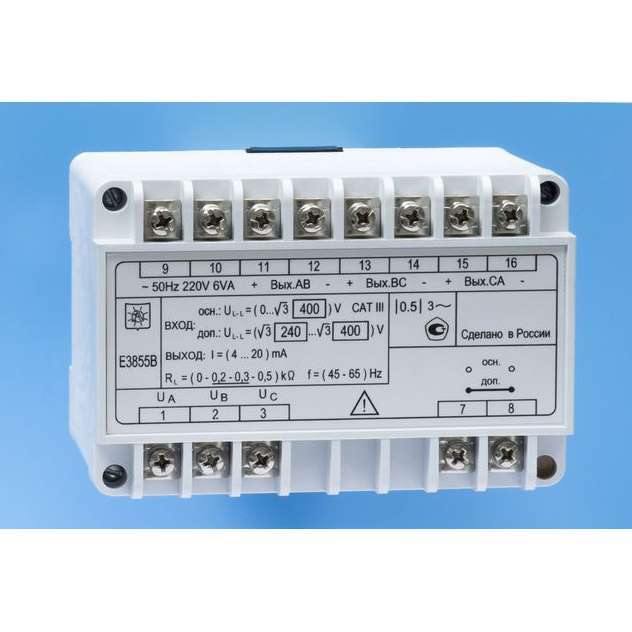

Е3855 Преобразователи измерительные напряжения трехфазного тока
Преобразователи Е3855 предназначены для линейного преобразования междуфазных напряжений в трёхпроводных сетях трёхфазного тока частотой 50 Гц в три унифицированных выходных сигнала постоянного тока. Они могут применяться для контроля напряжений в системах диспетчерского управления объектов электроэнергетики и обеспечивают измерение действующих значений междуфазных напряжений.
В преобразователе Е3855 применяется цифровая обработка сигнала. Это позволяет упростить процесс измерения и обработки данных, а также обеспечивает точную и надежную работу устройства.
Измерительный преобразователь Е3855 возможно использовать без первичных измерительных трансформаторов, что упрощает конструкцию и уменьшает стоимость системы.
Габаритные размеры (ширина х высота х глубина) преобразователя Е3855 составляют 120х80х77 мм, что делает его компактным и удобным для установки в различных условиях. Масса устройства не превышает 0,6 кг, что также способствует его удобной установке и транспортировке.
Гарантийный срок преобразователя Е3855 составляет 3 года, что обеспечивает пользователям надежную и долговечную работу устройства.
Технические характеристики измерительные преобразователи Е3855
| Тип | Диапазон измерения напряжения, В |
Iвых., мА |
Сопротивление нагрузки, Ом | Iпотр. по каждой изм. цепи, mА | Рпотр. по цепи питания, ВА | Класс точности |
| Е3855А | 0..125 (75..125) | 0..5 | 0 – 3000 | не более 1 | не более 5 | 0,5 |
| 0..125√3 (75√3..125√3) | ||||||
| 0..250√3 (150√3..250√3) | ||||||
| 0..400√3 (240√3..400√3) | ||||||
| Е3855В | 0..125 (75..125) | 4..20 | 0 – 500 | |||
| 0..125√3 (75√3..125√3) | ||||||
| 0..250√3 (150√3..250√3) | ||||||
| 0..400√3 (240√3..400√3) | ||||||
| Е3855С | 0..125 (75..125) | 0..20 | 0–500 | |||
| 0..125√3 (75√3..125√3) | ||||||
| 0..250√3 (150√3..250√3) | ||||||
| 0..400√3 (240√3..400√3) |
