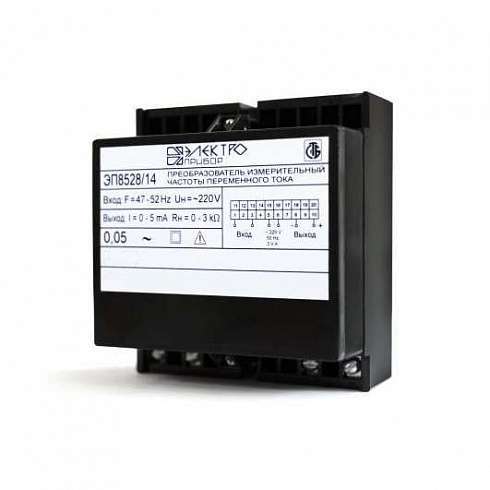

ЭП8528 Преобразователь измерительный частоты переменного тока
ЭП8528 Преобразователь измерительный частоты переменного тока
Измерительные преобразователи ЭП8528 используются для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока. Они применяются для контроля частоты переменного тока в составе автоматизированных систем управления на объектах электроэнергетики в различных отраслях промышленности.
Измерительный преобразователь ЭП8528 состоит из следующих основных узлов:
* основания с клеммной колодкой;
* крышек корпуса;
* двух крышек клеммной колодки;
* зажимов подключения внешних цепей;
* печатной платы с расположенными на ней элементами электрической схемы;
* питающего трансформатора тока;
* входного трансформатора тока.
Измерительные преобразователи ЭП8528 могут иметь выходной сигнал интерфейса RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.
Каждый измерительный преобразователь выполнен в едином корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов. Это обеспечивает удобство установки и надежную работу преобразователей в различных условиях и приложениях.
Технические характеристики измерительного преобразователя ЭП8528
| Тип | Входной сигнал | Диапазон изменений выходного сигнала, мА | Нормирующее значение выходного сигнала, мА | Диапазон изменений сопротивления нагрузки, кОм | Источник питания | ||
| Номинальное значение входного напряжения, В | Диапазон измерений частоты, Гц | Номинальное значение частоты, Гц | |||||
| ЭП8528/1 | 100 или 220 | 45 — 55 | 50 | 0 — 5 | 5 | 0 — 3 | Измерительная цепь |
| ЭП8528/2 | 48 — 52 | 0 — 5 | 5 | 0 — 3 | |||
| ЭП8528/3 | 49 — 51 | 0 — 5 | 5 | 0 — 3 | |||
| ЭП8528/4 | 45 — 55 | 4 — 20 | 20 | 0 — 0,5 | |||
| ЭП8528/5 | 48 — 52 | 4 — 20 | 20 | 0 — 0,5 | |||
| ЭП8528/6 | 49 — 51 | 4 — 20 | 20 | 0 — 0,5 | |||
| ЭП8528/7 | 47 — 52 | 0 — 5 | 5 | 0 — 3 | |||
| ЭП8528/8 | 45 — 55 | 0 — 5 | 5 | 0 — 3 | 220 В, 50 Гц | ||
| ЭП8528/9 | 48 — 52 | 0 — 5 | 5 | 0 — 3 | |||
| ЭП8528/10 | 49 — 51 | 0 — 5 | 5 | 0 — 3 | |||
| ЭП8528/11 | 45 — 55 | 4 — 20 | 20 | 0 — 0,5 | |||
| ЭП8528/12 | 48 — 52 | 4 — 20 | 20 | 0 — 0,5 | |||
| ЭП8528/13 | 49 — 51 | 4 — 20 | 20 | 0 — 0,5 | |||
| ЭП8528/14 | 47 — 52 | 0 — 5 | 5 | 0 — 3 | |||
| Характеристики | Значения |
| Время установления рабочего режима измерительного преобразователя, ч, не более | 0,5 |
| Пределы допускаемой основной приведённой погрешности, % | ± 0,05 |
| Время непрерывной работы измерительного преобразователя | не ограничено |
| Температура окружающего воздуха, °С | от -30 до +50 |
| Величина напряжения на разомкнутых выходных зажимах, В, не превышает | 30 |
| Габаритные размеры, мм, не более | 120×110×70 |
| Масса, кг, не более | 0,8 |
| Средняя наработка на отказ измерительного преобразователя с учётом технического обслуживания, ч, не менее | 50000 |
| Среднее время восстановления работоспособного состояния измерительного преобразователя, ч, не более | 2 |
