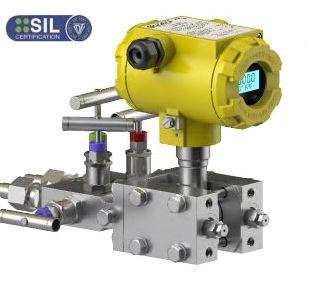

Преобразователь давления АРR-2000ALW/ALE/PD/PZ

В данном подразделе представлены интеллектуальные преобразователи разности давления АРR-2000ALW/ALE/PD/PZ (датчики дифференциального давления):

1. Технические характеристики преобразователей давления АРR-2000ALW/ALE/PD/PZ.
  1.1. Основные параметры преобразователей АРR-2000.
  1.2. Конструктивные и специальные исполнения преобразователей АРR-2000.
  1.3. Коммуникативные возможности и интерфейсы.
  1.4. Код заказа преобразователей давления АРR-2000ALW/ALE/PD/PZ.

Преобразователи давления APR-2000 предназначены для измерений разности/перепада давлений газов, паров и жидкостей, в том числе агрессивных, вязких, высокотемпературных.

Измерительным элементом является пьезорезистивная монолитная кремниевая структура, встроенная в приёмник давлений, отделённый от измеряемой среды разделительными мембранами и заполненный специальной жидкостью.

Преобразователи АРR-2000PD и АРR-2000PZ выпускаются в корпусе из нержавеющей стали и отличаются типом электрического присоединения. Преобразователь APR-2000PD с присоединительным устройством типа Р (для подвода импульсных трубок). Предельно – допускаемое рабочее статическое давление 4 МПа. Преобразователь APR-2000PZ с присоединительным устройством типа С (для монтажа с вентильным блоком). Присоединение типа С, повернутое на 90° обозначается СН. Предельно-допускаемое рабочее статическое давление 4, 25, 32 или 41,3 МПа.

Преобразователи АРR-2000ALW, -2000ALE выпускаются в корпусе из алюминиевого сплава, имеют жидкокристаллический индикатор и различаются типами выходных сигналов. Предельно допускаемое рабочее статическое давление 25, 32, 41,3 или 70 МПа.

Опросный лист для заказа преобразователей разности давления APR-2000-ALW/ALE/PD/PZ

 Преобразователи давления APR-2000 имеют возможность перенастройки диапазона измерений.

Предел допускаемой приведенной погрешности (класс точности):
— ± 0,05 % (в специальном исполнении),
— ± 0,075 %,
— ± 0,1 %
(цифровая компенсация дополнительных погрешностей).

Выходной сигнал:
— 4…20 мА,
— 0…20 мА,
— 0…5 мА,
+ HART — протокол.

Устойчивость к перегрузке давлением:
— до 40 МПа (по согласованию до 70 МПа для APR-2000ALE, -ALW).

Специальные исполнения:
— Safety (SIL2) / 0,05% / Ex / Exd / HS / PD / SN / (-40) / (-50) / (-60) / 32 МПа / 41,3 МПа / 70 МПа / Кислород / Tantal / Hastelloy / AU / IP67 / TS / NACE / Q…

Взрывозащита (Ex):
— Ga/Gb Ex ia llC T4/T5/T6 X,
— Ex ia lllC T110°C Da,
— PO Ex ia l Ma X,
— Ga/Gb Ex ia/d llC T6/T5 X,
— Ex ta lllC T80°C/ T100°C Da/Db,
— PB Ex d ia l Mb X (в корпусе из нержавеющей стали).

*- Преобразователь APR-2000ALW Safety предназначен для измерения разности давлений газов, паров и жидкостей на установках, требующих обеспечения функциональной безопасности SIL2/SIL3.

**- для датчиков APR-2000ALW, ALE возможно исполнение «Допускаемое статическое давление 70 МПа», по согласованию со специалистами производства.

Стоимость преобразователей давления АРR-2000ALW/ALE/PD/PZ  зависит от типа (APR-2000 ALW, APR-2000 ALE, APR-2000 PD, APR-2000 PZ), диапазона измерения, специсполнения (взрывозащищенное, исп. на низкое давление, высокоточное, кислородное, коррозионностойкое и др., подробнее см. ниже), потребности в дополнительном оборудовании (мембранных разделителях сред, вентильных блоках, монтажных комплектах и др.), общего объема заказа и других ценообразующих факторов.
Опросный лист для заказа преобразователей разности давления APR-2000-ALW/ALE/PD/PZ
Цена преобразователя APR-2000-ALW, APR-2000-ALE, APR-2000-PD, APR-2000-PZ (датчика дифференциального давления) высылается по запросу.*
*-Конкретные условия поставки и цены, как заказать (купить) преобразователь APR-2000-ALW, APR-2000-ALE, APR-2000-PD, APR-2000-PZ, наличие на складе (или срок изготовления/производства)  уточняйте у менеджеров.

Также можно заказать дополнительное оборудование для датчиков давления — средоразделители, монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы, HART-коммуникаторы и т.д. и т.п. (см. ниже по тексту подробную информацию о вспомогательном и связанном оборудовании для преобразователей давления).

1. Технические характеристики преобразователей давления АРR-2000ALW/ALE/PD/PZ

1.1. Основные параметры преобразователей давления АРR-2000ALW/ALE/PD/PZ

1.2. Конструктивные и специальные исполнения преобразователей разности давления АРR-2000ALW/ALE/PD/PZ

В преобразователях разности давления АРR-2000 ALW и АРR-2000 ALE, корпус электрической части выполнен из алюминия или из нержавеющей стали 0H17N12M2T (316ss) (специальное исполнение SN) со степенью защиты IP66 (в специальном исполнении — IP67). В корпусе находится микропроцессорный усилитель, формирующий выходной унифицированный сигнал. Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–355°, а также выбор направления ввода кабеля. Возможна комплектация, при которой в кабельный ввод встроен штепсельный разъем типа DIN 43650 со степенью защиты IP65 (специальное исполнение PD).

Преобразователь АРR-2000 ALW изготавливается также в специальном исполнении Safety в соответствии с сертификатом промышленной безопасности SIL2.

Преобразователь APR-2000ALW Safety используется для измерения разности давлений газа, пара и жидкости там, где необходимо применение мембранных разделителей, а точки отбора импульсов давления могут быть отдалены друг от друга на несколько метров. Типичным применением являются: гидростатическое измерение уровня в закрытых резервуарах, измерение плотности и границы фаз, а также перепада давления на фильтрах, разности давлений между средами на пастеризаторах и т.п. Предлагаемые типы разделителей дают возможность произвести измерения давления
большинства сред.

Для измерений во взрывоопасных зонах для АРR-2000 ALW предусмотрено специальное исполнение Exd. Может иметь исполнение повышенной точности 0,05% (специальное исполнение 0,05%).

Также для преобразователя АРR-2000 ALW в специальном исполнении HS используется приёмник давления с высокостабильным полисенсорным измерительным элементом и увеличенным диаметром мембраны, предназначен для измерений низких давлений газов, паров и жидкостей. Данное исполнение стандартно применяется для диапазона: -2,5…2,5 кПа, а по заказу для диапазонов: 0…1,6 МПа; 0…100 кПа; 0…25 кПа; -0,5…7 кПа. Для присоединения к процессу используются присоединения типа C и CH.

В преобразователях разности давления АРR-2000 PZ, корпус изготовлен из нержавеющей стали, механически стойкий, со степенью защиты IP66. Электронная схема залита защитным силиконовым компаундом.

Преобразователи АРR-2000 PZ можно эксплуатировать в тяжёлых условиях окружающей среды, при наличии агрессивных газов, например, сероводорода, а также при очень низких температурах (специальное исполнение (-60)).

В преобразователях разности давления АРR-2000 PD корпус выполнен из нержавеющей стали со стандартным штепсельным разъёмом DIN 43650 и степенью защиты IP65. Электронная схема залита защитным силиконовым компаундом.

Также в преобразователях АРR-2000 конструкция приёмника гарантирует устойчивость к ударным воздействиям измеряемым давлением и к перегрузке по давлению до предельно допустимого статического 40 МПа (специальное исполнение 40 МПа). Исполнение возможно с присоединительным устройством типа С, СН (присоединение типа С повёрнутое на 90°), и во всех диапазонах, кроме -2,5…2,5 кПа.

Для измерений во взрывоопасных зонах предусмотрено специальное взрывозащищенное исполнение Ex (не доступно в исполнении АРR-2000 ALE).

Преобразователи АРR-2000 в специальном исполнении Кислород приспособлены к измерению давления кислорода О2. Применяется для диапазонов: 0…100 кПа; 0…25 кПа; -0,5…7 кПа.

В преобразователях АПР-2000 специального исполнения Hastelloy используются присоединения типа C, CH (возможны другие варианты по согласованию), смачиваемые части которых изготовлены из сплава Hastelloy C276. (не доступно в специальном исполнении HS).

В специальном исполнении Au используется мембрана, покрытая золотом. Для присоединения к процессу используются присоединение типа C, CH (возможны другие варианты по согласованию).

Возможно специальное исполнение Q... для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.

1.2.1. Монтаж преобразователей APR-2000

Варианты присоединения к процессу преобразователей АПР-2000

Учитывая небольшую массу, преобразователь APR-2000 с присоединительным устройством типа Р монтируется непосредственно на импульсных трубках. Для монтажа в любом положении предлагаем крепление AL производства APLISENS.

Преобразователь APR-2000 с присоединительным устройством типа С, целесообразно монтировать с вентильным блоком. Производитель рекомендует использовать вентильные блоки серии VM-3 и VM-5. Для монтажа в любом положении на трубе 2″ либо стенке, предлагаем крепление C-2″.
Для измерения уровня в закрытых резервуарах сред, требующих специальных процессных присоединений (химическая, сахарная промышленность), преобразователь APR2000 оснащён одним из разделителей производства APLISENS.

1.2.2. Способы электрического подключения датчиков давления APR-2000

1.3. Коммуникативные возможности и интерфейсы преобразователей давления АРR-2000ALW/ALE/PD/PZ

Связь пользователя с преобразователем разности давления АРR-2000ALW/ALE/PD/PZ осуществляется посредством протокола HART. При этом, в качестве линии связи, используется цепь выходного сигнала. Обмен данными с преобразователем осуществляется с помощью:

— коммуникатора КАР-03 — персонального устройства с собственным аккумуляторным питанием. Для связи с преобразователями во взрывоопасной зоне доступен коммуникатор в искробезопасном исполнении — KAP-03Ex;

— персонального компьютера с использованием программного обеспечения „RAPORT-2”, производства фирмы «APLISENS S.A.» , и конвертера HART/USB. Для подключения используется USB кабель или Bluetooth соединение;

— мобильных устройств на базе Android, с использованием мобильного приложения «Aplisens Mobile Configurator» (доступно в «Google Play»), и конвертера HART/USB. Для подключения используется Bluetooth соединение.

— некоторых других коммуникаторов, поддерживающих протокол HART.

Обмен данными с преобразователем позволяет осуществлять:

— идентификацию преобразователя;

— конфигурацию выходных параметров:
– единиц измерения;
– верхней и нижней границы установленного диапазона измерений;
– времени демпфирования;

– характеристик преобразования (линейной, квадратичной, квадратного корня, характеристик пользователя);

— отсчёт измеряемой в данный момент величины давления, выходного тока и уровня выходного сигнала в %;

— задание значения выходного тока;

— калибровку преобразователя по отношению к образцовому давлению.

1.4. Форма записи условного обозначения при заказе преобразователей давления АРR-2000ALW/ALE/PD/PZ

Заказать (купить) преобразователь давления АРR-2000ALW/ALE/PD/PZ можно, воспользовавшись опросным листом.

Опросный лист для заказа преобразователей разности давления APR-2000-ALW/ALE/PD/PZ

1.4.1. Код заказа преобразователя давления APR-2000

МОДЕЛЬ:				АAA		/BBB	/CC÷CC	/DD÷DD	/EE÷EE	/FFF	/RU
Преобразователь давления измерительный			АPR-2000
ТИП  ЭЛЕКТРИЧЕСКОГО  ПРИСОЕДИНЕНИЯ:				АAA
Местный индикатор, IP66, выходной сигнал 4…20 мА + HART				ALW
Местный индикатор, IP66, выходной сигнал 4…20, 0…20, 0…5 мА + HART				ALE
Штепсельный разъём PD; IP65;выходной сигнал 4…20 мА + HART				PD
Корпус из нержавеющей стали; IP66; выходной сигнал 4…20 мА + HART				PZ
СПЕЦИАЛЬНОЕ   ИСПОЛНЕНИЕ:						/BBB
Искробезопасное исполнение			ALW; PD; PZ			/Ex
Взрывонепроницаемая оболочка			ALW			/Exd
SIL2, соответствие требованиям ГОСТ Р МЭК 61508-1-2012			ALW			/Safety
Предел допускаемой приведенной погрешности ±0,05%			ALW			/±0,05%
Для измерений низких давлений газов, паров и жидкостей			ALW; ALE с C; CH			/HS
Штепсельный разъём DIN 43650			ALW; ALE			/PD
Материал корпуса — нержавеющая сталь 316ss			ALW; ALE			/SN
Диапазон термокомпенсации от -40 °C до +80 °C			PD; PZ			/(-40)
Диапазон термокомпенсации от -50 °C до +80 °C			ALW			/(-50)
Диапазон термокомпенсации от -60 °C до +50 °C			PZ с P			/(-60)
Допускаемое статическое давление 40 МПа*			с C; CH			/40 МПа*
Приспособлен к измерению кислорода						/Кислород
Материал смачиваемых частей — сплав Hastelloy C276			с C; CH			/Hastelloy
Степень защиты корпуса IP67			ALW; ALE			/IP67
Мембрана покрыта золотом (по согласованию с менеджером)			с C; CH			/Au
Дополнительная тренировка прибора для увеличения надежности						/Q…
ОСНОВНОЙ  ДИАПАЗОН ИЗМЕРЕНИЙ:							/CC÷CC
Диапазон измерений (ДИ), кПа	Мин. устанавл.ширина ДИ, кПа	Перенастройка начала ДИ, кПА	Допускаемая перегрузка, кПА
			C; CH		P
-2,5…2,5	0,2	-2…1,8	20000		4000		/-2,5÷2,5 кПа
-0,5…7	0,4	-0,5…6,6	25000 40000*				/-0,5÷7 кПа
-10…10	0,4	-10..9,6					Поделиться Назад к списку Задать вопрос Репутация (ООО «ТМ-КИП» работает на рынке поставок оборудования с 2019 г., за время работы мы наладили партнёрства с 100+ производителями приборов Цель нашей компании — предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания. Найти
