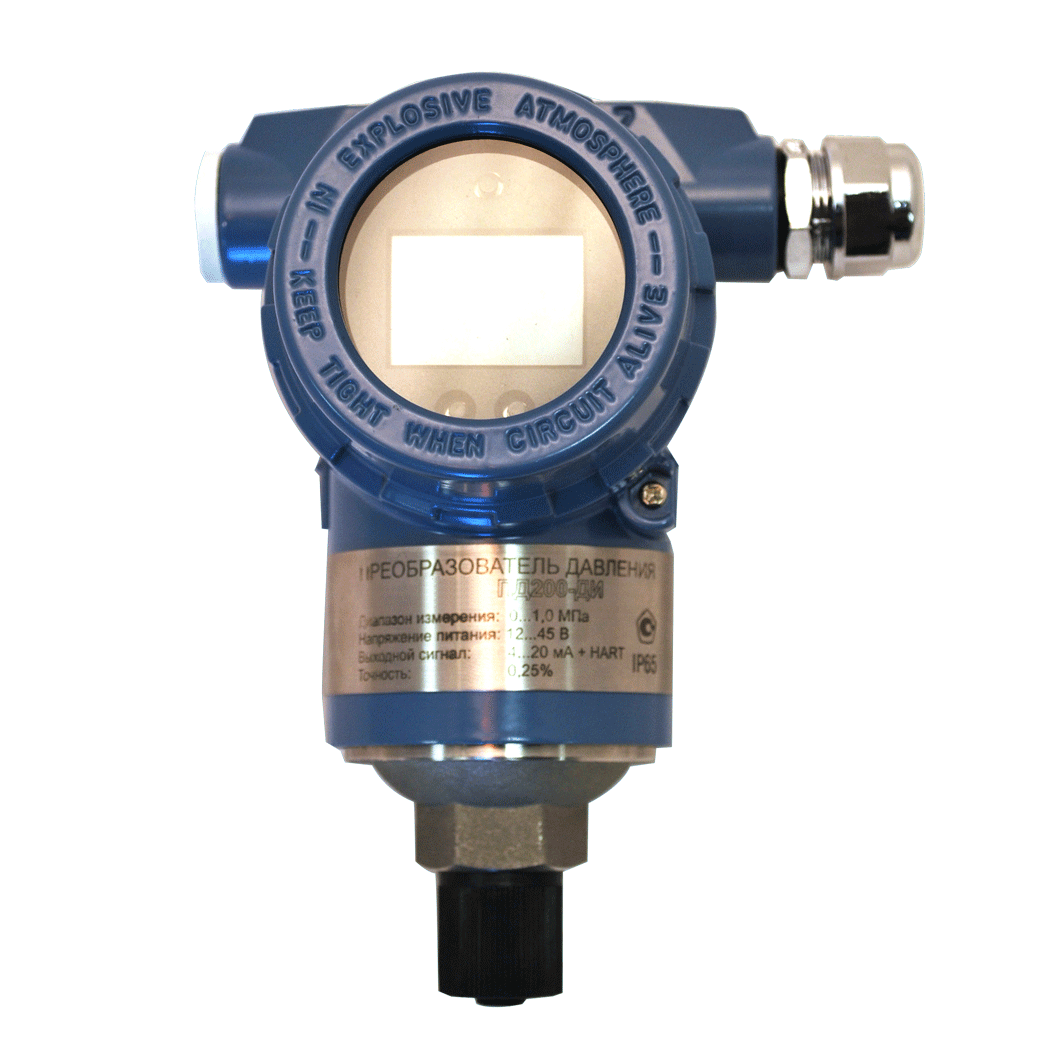

ПД200-ДИ преобразователи (датчики) давления, общепромышленного и взрывозащищенного исполнения, предназначены для непрерывного измерения избыточного (ДИ) давления, давления-разрежения (ДИВ) жидких и газообразных сред, неагрессивных по отношению к окиси алюминия, и преобразования его в унифицированный токовый выходной сигнал 4…20мА и цифровой сигнал стандарта HART. Преобразователи ПД200-ДИ, -ДИВ предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами АСУ ТП.
Датчики давления ПД200-ДИ модели 315 представляют собой преобразователи избыточного давления с керамической измерительной мембраной, присоединительным штуцером М20х1,5 и металлическим кабельным вводом.
Возможно взрывозащищенное исполнение датчика ПД200-ДИ, с взрывозащитой «взрывонепроницаемая оболочка» — Exd. Преобразователи взрывозащищенных исполнений могут применяться для работы во взрывоопасных условиях.
Области применения преобразователей (датчиков) давления ПД200-ДИ
Преобразователи ПД200-ДИ, -ДИВ (датчики избыточного давления и давления-разрежения) применяются в системах контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве (ЖКХ).
Основные функции датчика давления ПД200-ДИ:
— измерение избыточного давления нейтральных к оксиду алюминия (Al2O3) сред (воздух, пар, различные жидкости);
— преобразование давления в унифицированный сигнал постоянного тока 4…20 мА и HART-протокол;
— верхний предел измеряемого давления (ВПИ) – ряд значений от 0,004 до 7 МПа;
— перегрузочная способность – десятикратная от номинала сенсора;
— класс точности – 0 ,1;
— степень защиты корпуса датчика давления ПД-200 от проникновения пыли и влаги – IP65;
— помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
Стоимость ПД200-ДИ зависит от модификации, класса точности, цен на доп. оборудование и других ценообразующих факторов (см. также форму заказа датчика давления ПД200-ДИ, как заказать, купить).
Цена* ПД200-ДИх-315-0,1-2-Н, класс точности 0,1 — от 31 900 руб.
Цена* ПД200-ДИх-315-0,1-2-Н-Exd (взрывозащищенное исполнение), класс точности 0,1 — от 33 000 руб.
*Цены на преобразователи ПД200-ДИ, -ДИВ указаны на базовое исполнение, без учета налога НДС, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. При оптовых заказах цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Конкретные условия и цены, как заказать (купить), а также наличие на складе датчиков давления ПД200-ДИ уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики преобразователя (датчика) давления ПД200-ДИ, -ДИВ
Функционально преобразователь (датчик) давления ПД200-ДИ, -ДИВ состоит из измерительного и вычислительного блоков.
Измерительный блок располагается во входной части преобразователя и предназначен для преобразования измеряемого давления в электрический сигнал посредством встроенного резистивного или емкостного сенсора.
Измерительный блок содержит также термодатчик для определения температуры сенсора. Сигналы от измерительного блока поступают в вычислительный блок.
Вычислительный блок имеет в своем составе аналого-цифровой преобразователь (АЦП), микроконтроллер (МК), стабилизатор питающего напряжения (DC/DC) и формирователь выходного сигнала (ЦАП с выходным токовым сигналом и (или) HART-модем).
Полученный от измерительного блока электрический сигнал преобразуется с помощью АЦП в цифровой, который обрабатывается микроконтроллером и поступает на выход преобразователя и на индикацию.
| Наименование параметра (характеристики) преобразователя (датчика) давления ПД200-ДИ, -ДИВ | Значение параметра (характеристики) |
| Выходной сигнал постоянного тока | 4…20 мА |
| Пределы основной погрешности измерения | ±0,1 % ДИ |
| Напряжение питания | 18…42 В |
| Сопротивление нагрузки | Не менее 250 Ом |
| Степень пылеводозащиты корпуса | IP65 |
| Среднее время наработки | 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал (МПИ) | 2 года |
| Масса прибора без упаковки / в упаковке | 1,5 кг / 2,0 кг |
| Диапазон рабочих температур окружающего воздуха, Тос | -20 (-40*)…70 °С |
| Диапазон температур измеряемой среды, Тис | -40…100 °С |
Диапазоны измерения датчиков давления ПД200-ДИ, ПД-200-ДИВ
| Тип измеряемого давления | Код верхнего предела измерения | Минимальный верхний предел измерения, МПа | Максимальный верхний предел измерения, МПа | Допустимое давление перегрузки, МПа |
| ДИ (избыточное давление, ПД200-ДИ) | 0,01 | 0,001 | 0,01 | 0,4 |
| 0,04 | 0,004 | 0,04 | 0,6 | |
| 0,1 | 0,01 | 0,1 | 1,0 | |
| 0,4 | 0,04 | 0,4 | 2,5 | |
| 1,0 | 0,1 | 1,0 | 4,0 | |
| 4,0 | 0,4 | 4,0 | 6,0 | |
| 7,0 | 0,7 | 7,0 | 10,5 | |
| ДИВ (давление-разрежение, ПД200-ДИВ) | 0,01 | ±0,001 | ±0,01 | 0,6 |
| 0,1 | ±0,01 | ±0,1 | 1,0 | |
| 0,4* | 0,04 | 0,4 | 2,5 | |
| 1,0* | 0,1 | 1,0 | 4,0 |
Нижний предел измерения преобразователей ДИВ, отмеченных * — минус 0,1 МПа.
Нижний предел измерения преобразователей ДИ – 0 МПа.
Выходные интерфейсы преобразователей ПД200-ДИ, -ДИВ
Микропроцессорные интеллектуальные преобразователи ПД200-ДИ, -ДИВ с цифровым выходным сигналом HART-протокола имеют возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART- коммуникатором или ПК с ХАРТ-модемом).
HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом преобразователи выступают в качестве ведомых (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.
Габаритные и монтажно-присоединительные размеры преобразователя давления ПД200-ДИ
Габаритные размеры ПД200-ДИ
Комплектация при поставке датчика (преобразователя) давления ПД200-ДИ
В комплект поставки датчика (преобразователя) давления ПД200-ДИ входят:
1. Преобразователь давления ПД200-ДИ, -ДИВ.
2. Паспорт.
3. Руководство по эксплуатации.
4. Кабельный ввод.
5. Прокладка уплотнительная.
6. Гарантийный талон.
Форма записи обозначения при заказе датчика давления ПД200-ДИ
При выборе нужной модификации (исполнения) и составлении условного обозначения датчика давления ПД200-ДИ (-ДИВ) нужно руководствоваться приведенными выше техническими характеристиками и чертежами, а также следующей формой (кодом) записи обозначения прибора при заказе:
Форма заказа датчика ПД200-ДИ, -ДИВ
Пример обозначения преобразователя при заказе и его расшифровка:
ПД200-ДИ0,1-315-0,1-2-Н.
Преобразователь избыточного давления, имеющий верхний предел измерения 100 кПа; в корпусе с керамической измерительной мембраной, штуцером М20×1,5 и с кабельным вводом; класса точности 0,1; со встроенным жидкокристаллическим индикатором; обеспечивающий на выходе унифицированный токовый сигнал 4–20 мА и цифровой сигнал стандарта HART.
Также дополнительно можно заказать монтажную арматуру, электрические розетки, кабели, клапанные блоки, блоки питания и другое оборудование для датчиков давления (см. ниже подробную информацию о дополнительном оборудовании для датчиков давления).
Возможные ошибки при оформлении заказа на микропроцессорные датчики давления ПД-200-ИД, -ДИВ (преобразователи)
Ввиду относительного многообразия исполнений (см. форму заказа выше), сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на интеллектуальные микропроцессорные датчики давления ПД-200-ИД, -ДИВ, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разряжения (тяги), сенсор, манометр, дифманометр, перепадомер, напоромер (тягомер) с унифицированным токовым выходным сигналом, пневмореле, регистратор, индикатор, детектор, сигнализатор и т.п.
— орфографические ошибки, опечатки, ошибки в условном обозначении: ПД-200ДИ, -200ДВ, -200ИД, ДП200 и т.п.;.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure meter PD200-DI, pressure transducer, pd200-di preobrazovatel datchik davleniya, GL200-LB, GL200-LBD (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на электронные преобразователи давления ПД-200, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, исполнения: климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа и т.п.) в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Срок-Качество-Наличие на складе.
Дополнительное оборудование для преобразователей давления (ПД)
I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР.
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. HART-коммуникатор (для настройки параметров, калибровки, выбора режимов работы), HART-модем, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Разрешительная и техническая документация на ПД-200-ДИ, -ДИВ
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат об утверждении типа СИ, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации ПД-200-ДИ, -ДИВ, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений и допускаемой погрешности, классы точности и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты IP и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика поверки, межповерочный интервал, средства поверки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
