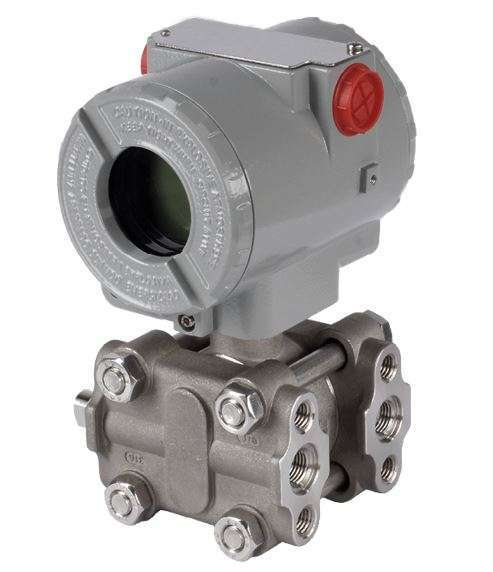

Интеллектуальный высокоточный датчик давления DMD-331D (преобразователь дифференциального ДД и избыточного ДИ давления) предназначен для измерения избыточного (ДИ) и дифференциального (ДД) давления жидких и газообразных сред, в т.ч. агрессивных и преобразования измеренного значения в выходной сигнал 4…20мА+HART, погрешность до ≤0,075% от диапазона измерений.
Карта заказа датчика давления DMD-331D
Исполнение на основе емкостного сенсора с разделительной мембраной из нержавеющей стали обеспечивает высокую точность за счет активной компенсации дополнительной температурной погрешности.
На выход датчика давления DMD-331D передается аналоговый сигнал тока 4…20 мА и цифровые значения (по протоколу HART). Текущие значения давления могут отображаться на встроенном цифровом дисплее.
Особенности и преимущества датчика давления DMD-331D:
— диапазон измерения — дифф. давление (ДД): от 0…1,5 кПа до 0…7 МПа, изб.давление (ДИ): от 0…1,5 кПа до 0…7 МПа;
— основная погрешность измерения (класс точности), % ДИ — 0,075% (для датчиков с ВПИ от 37 до 7000 кПа) / 0,1% / 0,15% ДИ;
— перегрузка до 60 MПа;
— температура измеряемой среды (Тис) -40…105 °С;
— температура окружающей среды (Тос) -50…85 °С;
— выходной сигнал 4…20 мА / HART;
— взрывозащита 0ExiaIICT6..T4GaX / 1ExdIICT6..T4GbX / 1ExdiaIICT6..T4GbX;
— типы мех. присоединений 1/2” – 14 NPT; 1/4” – 18 NPT;
— сенсор емкостной со стальной разделительной мембраной (пищевая нержавеющая сталь 316L);
— возможно гигиеническое (санитарное) исполнение преобразователя с открытой мембраной для нужд пищевой и фармацевтической промышленности.
Области применения датчика (преобразователя) давления DMD-331D — осмотические установки, измерительное оборудование, пищевая, фармацевтическая, нефтегазовая, химическая промышленность.
Стоимость датчика давления DMD-331D зависит от исполнения, диапазона измерения, дополнительных опций, общего объема заказа и других ценообразующих факторов.
Карта заказа датчика давления DMD-331D
Цена датчика давления DMD-331D (преобразователя) высылается по запросу.*
*-Конкретные условия и цены, как заказать (купить) датчик давления DMD-331D (преобразователь), наличие на складе (или срок изготовления/производства) уточняйте у менеджеров.
Также можно заказать дополнительное оборудование для датчиков давления —монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы и т.д. и т.п. (см. ниже по тексту подробную инфомацию о вспомогательном и связанном оборудовании для преобразователей давления).
Технические характеристики интеллектуального датчика давления DMD-331D (ДМД-331Д)
Метрологические характеристики датчика давления DMD-331D
| Диапазон измерения дифференциального давления (разности, перепада) | Масштаб перенастройки диапазона (PУД /PN)* | Допустимое статическое давление (одностороннее), МПа | Перегрузка, МПа |
| 0…1,5 кПа | 1:20 | 1 | 1 |
| 0…7,5 кПа | 1:40 | 4 | 4 |
| 0…37 кПа | 1:100 | 13,8 | 13,8 |
| 0…187 кПа | 1:100 | 13,8 | 13,8 |
| 0…690 кПа | 1:100 | 13,8 | 13,8 |
| 0…2 МПа | 1:100 | 13,8 | 13,8 |
| 0…7 МПа | 1:100 | 13,8 | 13,8 |
По умолчанию номинальный диапазон (PN) равен верхнему пределу измерений (ВПИ), нижний предел измерений (НПИ) равен 0. НПИ может быть установлен при помощи HART-модема/коммуникатора или локально равным ВПИ по модулю, но со знаком минус. PУД – установленный диапазон
| Диапазон измерения избыточного давления | Масштаб перенастройки диапазона (PУД /PN)* | Перегрузка, МПа |
| 0…1,5 кПа | 1:20 | 1 |
| 0…7,5 кПа | 1:40 | 4 |
| 0…37 кПа | 1:100 | 13,8 |
| 0…187 кПа | 1:100 | 13,8 |
| 0…690 кПа | 1:100 | 13,8 |
| 0…2 МПа | 1:100 | 13,8 |
| 0…7 МПа | 1:100 | 13,8 |
По умолчанию номинальный диапазон (PN) равен верхнему пределу измерений (ВПИ), нижний предел измерений (НПИ) равен 0. НПИ может быть установлен равным ВПИ по модулю, но со знаком минус.
| Диапазоны измерения давления | Условие для интервала измерений (установленный диапазон), % ДИ | Основная погрешность, % ДИ* |
| Для дифференциального и избыточного давления | ||
| PВПИ = 1,5 кПа | PВПИ/5 ≤ PУД | ±0,1 |
| PВПИ/20 ≤ PУД < PВПИ/5 | ±[0,015∙(PВПИ/PУД)+0,025] | |
| 7,5 кПа ≤ PВПИ ≤ 7000 кПа | PВПИ/10 ≤ PУД | ±0,075 |
| PВПИ/40 ≤ PУД < PВПИ/10 | ±[0,00375∙(PВПИ/PУД) + 0,0375] | |
| PВПИ/100 ≤ PУД < PВПИ/40 | ±[0,00465∙(PВПИ/PУД) + 0,0015] | |
| Диапазон термокомпенсации | -20…+80 °C; -40…+60 °C (опция) |
| Влияние отклонения напряжения питания (номинальное напряжение питания – 24 В ±10%) |
≤ ±0,05% ДИ1) / 10 В |
| Влияние отклонения сопротивления нагрузки | ≤ ±0,05% ДИ / кОм |
Основная погрешность включает нелинейность, гистерезис и воспроизводимость.
Выходные сигналы и параметры дисплея датчика DMD-331D (преобразователя)
| Выходной сигнал | Напряжение питания | Сопротивление нагрузки | Потребление тока |
| 4…20 мA / HART | 9…44 В (DC) | не более 1500 Ом | < 21 мA |
Минимальное значение напряжения питания для работы HART – 18,5 В.
| Параметр дисплея | Значение параметра |
| Диапазон отображаемых цифровых значений | -1999…+9999 |
| Дополнительная погрешность отображаемой величины |
0,1 % ДИ ± единица младшего разряда, выраженная в % от ДИ |
Эксплуатационные характеристики преобразователя давления DMD-331D (ДМД-331Д)
| Вибростойкость по ГОСТ Р 52931 | группа исполнения V2 | ||
| Стойкость к ударным нагрузкам | ускорение случайных ударов до 100 g / продолжительность 11 мс | ||
| Ресурс эксплуатации сенсора | > 100×106 циклов нагружения | ||
| Время отклика (10…90%) | ≤ 200 мс | ||
| Температура измеряемой среды (Тис) | -40…+105 °С (в зависимости от применяемого уплотнения) |
| Температура окружающей среды (Тос) | -50…+85 °С |
| Температура хранения | -50…+85 °С |
Параметры конструкции и габаритно-монтажные размеры преобразователя DMD-331D
| Корпус, штуцер | нержавеющая сталь 316L (1,4404) |
| Уплотнение | EPDM (этилен-пропиленовый каучук) -40…105 °С; FKM (фторкаучук) -25…105 °С; NBR (нитрилбутадиеновый каучук) -25…105 °С, PTFE (политетрафторэтилен) -40…105 °С |
| Мембрана | нержавеющая сталь 316L (1,4435) |
| Крепеж, монтажный кронштейн | углеродистая сталь, нержавеющая сталь |
| Материал корпуса дисплея | поликарбонат |
| Контактирующие со средой части | мембрана, фланцы, уплотнение |
| Механическое присоединение | 1/4“ – 18 NPT; 1/2“ – 14 NPT (с адаптером) |
| Электрическое присоединение | кабельный ввод 1/2“ – 14 NPT |
| Степень защиты корпуса по ГОСТ 14254 | IP67 |
| Габаритные размеры, мм, не более | 177×116×110 |
| Масса прибора, кг, не более | 3,5 |
| Взрывозащищенное исполнение | общепромышленное; искробезопасная цепь типа 0Ex ia IIC T6..T4 Ga X; взрывонепроницаемая оболочка типа 1Ex d IIС Т6..T4 Gb X; искробезопасная цепь и взрывонепроницаемая оболочка 1Ex d ia IIC T6…T4 Gb X |
| Параметры искробезопасных электрических цепей (4…20 мА / 2-пров.) | Ui≤28 В; Ii≤93 мА; Рi≤0,66 Вт; Сi≤8 нФ; Li≤240 мкГн |
| Единицы измерений | кПа | МПа | |||||
| ВПИ, бар | 1,5 | 7,5 | 37 | 187 | 690 | 2 | 7 |
| Размер Х, мм | 54 | 55 | 56 | 57 | |||
Возможные ошибки при оформлении заказа на преобразователи давления DMD-331-D (ДМД-331-Д)
Ввиду относительного многообразия модификаций и исполнений преобразователей давления DMD-331-D (ДМД-331-Д), сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измеритель давления, измерительный преобразователь напора, разряжения (тяги), сенсор, индикатор, напоромер (тягомер) с унифицированным токовым выходным сигналом, регистратор, регулятор, прибор учета и т.д. и т.п.
— неправильные обозначения модели: DMD-331-D, DMD331D, DMP-331D, DMD331-D. DMD-331O, DMD-33lD, DM-D, D-MD, ДМД-331-Д, ДМД331Д, ДМТ-331Т, ДМ-Д-ЗЗ1-Д, и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: intelligent pressure transducer DMD-331D, intellektualnyj datchik davleniya dmd-331d, ВЬВ-331В (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователь давления DMP-331D, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, необходимость наличия опций (индикатора, взрывозащиты-Ех, госповерки), параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению «Цена–Качество–Срок поставки (наличие на складе).
Техническая документация на датчик (преобразователь) давления DMD-331D:
см. Карта заказа DMD-331D датчик давления (Карта заказа датчика давления DMD-331D).
см. Технические характеристики DMD-331D датчик давления (Тех.описание).
см. Руководство по эксплуатации DMD-331D датчик давления.
см. Методика поверки DMD-331D датчик давления.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) ПД, технический паспорт ПД, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Дополнительное оборудование для преобразователей давления (ПД-ДИ/ДВ/ДД/ДА)
I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР.
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. HART-коммуникатор (для настройки параметров, калибровки, выбора режимов работы), HART-модем, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
