Интеллектуальный высокоточный многодиапазонный (перенастраиваемый) датчик дифференциального давления ЭМИС-БАР-143/-153/-183/-184/-185/-186/-187/-188/-193 предназначен для измерения разности/перепада давления газообразных и жидких сред, в т.ч. пищевых, вязких, агрессивных, в диапазоне от -0,5 до 3МПа.
Класс точности преобразователей ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 — от 0,5% до 0,04%. Перенастройка диапазона измерения до 1:100.
Датчики (преобразователи) дифференциального давления ЭМИС-БАР-ДД-143,-153,-183,-184,-185,-186,-187,-188,-193 могут быть изготовлены в различных вариантах (исполнениях) и конфигурациях, включая материалы конструкции, подходящие для различных условий применения, во взрывозащищенном исполнении Exd, Exia, Exdia и т.д. и т.п. (скачать опросный лист на датчики ЭМИС-БАР emis-bar-oprosnyj-list).
Датчики дифференциального давления ЭМИС-БАР-ДД представлены в следующих моделях, отличающихся присоединением, конструкцией мембраны и другими характеристиками:
ЭМИС-БАР-143 — с фланцевым присоединением;
ЭМИС-БАР-153 — датчик разности давления с высоким статическим давлением с фланцевым присоединением;

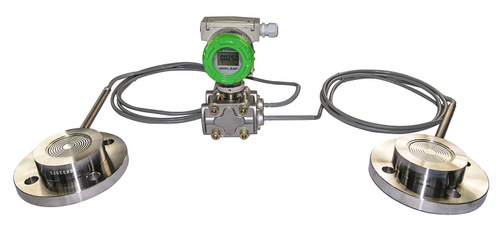

ЭМИС-БАР-183 — с выносной плоской мембраной;
ЭМИС-БАР-184 — с выносной погружной мембраной;
ЭМИС-БАР-185 — с одной выносной плоской, второй погружной мембраной;
ЭМИС-БАР-193 — датчик сверхмалого дифференциального давления, с фланцевым присоединением.
Преобразователи ЭМИС-БАР-186,-187,-188 являются датчиками разрежения (вакуумметрического давления), т.е они измеряют давление ниже атмосферного.
Стоимость датчика разности давления ЭМИС-БАР-ДД зависит от модели (-143,-153,-183,-184,-185,-186,-187,-188,-193), исполнения, диапазона измерения, дополнительных опций, варианта комплектации и других ценообразующих факторов (см. также форму заказа датчика ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193, опросный лист, как выбрать, заказать, купить).
Цена датчика давления ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 высылается по запросу.
Конкретные условия и цены, а также наличие на складе (или срок изготовления) преобразователей ЭМИС-БАР-ДД—143,-153,-183,-184,-185,-186,-187,-188,-193 (датчиков перепада давления) уточняйте у менеджеров.
См. также характеристики других преобразователей давления ЭМИС-БАР:
— обзор всех типов датчиков ЭМИС-БАР;
— датчики избыточного давления ЭМИС-БАР;
— датчики гидростатического давления/уровня ЭМИС-БАР;
— датчики абсолютного давления ЭМИС-БАР.
Технические характеристики датчиков дифференциального давления ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193
Принцип действия датчиков дифференциального давления ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 заключается в измерении разности/перепада давлений между двумя полостями сенсора – плюсовой и минусовой. С помощью применения сужающих устройств, можно измерять расход среды. Расположенное на трубопроводе сужающее устройство, создает препятствие потоку жидкости или газа. Перед зауженным участком трубы давление потока возрастает, а после него – снижается. Чем больше будет разность показаний на входе и выходе, тем выше будет расход. Такие приборы также известны, как датчики разности или перепада давления.
Условия эксплуатации датчиков давления ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193
По устойчивости к воздействию климатических факторов внешней среды датчики давления ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150.
Рабочий диапазон температуры окружающего воздуха Тос для датчиков общепромышленного исполнения от минус 60° до плюс 85°С. У ЖК-индикатора (код LCD) рабочий диапазон температуры окружающего воздуха от минус 30° до плюс 85°С.
Основные метрологические параметры датчиков давления ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193
| Параметр (характеристика) датчиков дифференциального давления ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 | Значение параметра (характеристики) |
| Измеряемая среда | жидкость; пар; газ (в т.ч. пищевые, вязкие, агрессивные среды) |
| Диапазон измеряемых давлений (мин, макс), МПа | -0,5..3 |
| Напряжение питания, В | 10,5…45, для Exia и Exdia не более 28 В |
| Виды исполнений по взрывозащите | 0Ex ia IIC T6…T4 Ga X, 1Ex d IIC T6…T4 Gb X, 1Ex d ia IIC T6…T4 Gb X 0Ex ia IIB T6…T4 Ga X |
| Погрешность (класс точности), % | ±0,04; 0,065; 0,1; 0,15; 0,2; 0,25; 0,5 |
| Длительная стабильность | Не более 0,1% в течение 5 лет (или 0,02% в течение года) |
| Рабочая температура, °С* | -90…+400 |
| Температура окружающей среды Тос для датчиков взрывозащищенного исполнения,°С | -50..+85** |
| Температура окружающей среды для общепромышленных преобразователей | -60…+85 |
| Макс. ширина перенастройки диапазона измерения | 100:1 |
| Материал мембраны процесса | Нержавеющая сталь 316L, сплав Хостеллой, Тантал, Монель, Никель, 316L с золотым напылением |
| Заполняющая жидкость | Силиконовое масло, Инертное масло |
| Материал корпуса электронного блока | Алюминий, Алюминий с защитным слоем, Нержавеющая сталь |
| Межповерочный интервал (МПИ) | 5 лет |
| ПО | Фирменное программное обеспечение ЭМИС-ИНТЕГРАТОР |
| Степень защиты датчиков от воздействия пыли и воды (пылеводозащита) | (IP65, IP68)** |
| Выходные сигналы | 4-20мА + HART с наличием DD |
| Присоединение | штуцерное, фланцевое, выносная плоская мембрана, погружная мембрана |
*Рабочая температура зависит от выбранной модели **Зависит от кабельного ввода.
Опросный лист и форма заказа датчиков дифференциального давления ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193
При оформлении заказа на датчик дифференциального давления ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 (датчик гидростатического давления) следует руководствоваться приведенными выше техническими характеристиками, а также целесообразно заполнение опросного листа на ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 (можно скачать по ссылке emis-bar-oprosnyj-list), с целью тщательного анализа всех параметров технологического процесса (таких как химический состав, температура, давление, абразивные и загрязняющие вещества и т.д.) при выборе датчика, материалов опций и комплектующих для использования в конкретных условиях.
Дополнительное оборудование для датчиков давления ЭМИС-БАР
Опросный лист на заказ КМЧ к преобразователям ЭМИС-БАР высылается по запросу.
HART-коммуникатор и программное обеспечение для ПК не входят в комплект поставки, и заказываются отдельно.
Другое возможное дополнительное оборудование для преобразователей давления, которое можно купить (заказать):
I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР.
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. HART-коммуникатор (для настройки параметров, калибровки, выбора режимов работы), HART-модем, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Возможные ошибки при оформлении заказа на цифровые преобразователи перепада/разности давления ЭМИС-БАР-ДД—143,-153,-183,-184,-185,-186,-187,-188,-193 (перепадомеры)
Ввиду относительного многообразия исполнений (см. форму-код заказа выше), сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на электронные цифровые преобразователи перепада/разности давления ЭМИС-БАР-ДД—143,-153,-183,-184,-185,-186,-187,-188,-193 (перепадомеры), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разряжения (тяги), сенсор, манометр, дифманометр, уровнемер, расходомер, перепадомер, напоромер (тягомер) с унифицированным токовым выходным сигналом, пневмореле, регистратор, индикатор, детектор, сигнализатор и т.п.
— орфографические ошибки, опечатки, ошибки в условном обозначении: Эмес, ЭМС-БР, Э-МС-bar, Э-МИС-БР, ЕМИС (первая буква Е вместо Э), EMIC, EMIS-BAR и т.п.;.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: differential pressure sensors EMIS-BAR-143,-153,-183,-184,-185,-186,-187,-188,-193, pressure transmitter EMIS-BAR-DD, datchik differencialnogo davleniya ehmis-bar-143-153-183-184-185-186-187-188-193, «VBC-<FH-163, ‘vbc-,fh-164 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на дифманометры-перепадомеры Эмис-ДД, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, исполнения: климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа и т.п.) в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Срок-Качество-Наличие на складе.
Техническая документация на датчики дифференциального давления ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 (преобразователи разности/перепада давления):
см. Карта заказа ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 датчики дифференциального давления (скачать опросный лист emis-bar-oprosnyj-list).
см. Технические характеристики ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 датчики дифференциального давления (Тех.описание).
см. Руководство по эксплуатации ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 датчики дифференциального давления (перепадомеры).
см. Методика поверки ЭМИС-БАР-143,-153,-183,-184,-185,-186,-187,-188,-193 датчики дифференциального давления (преобразователи).
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) , сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт , техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
