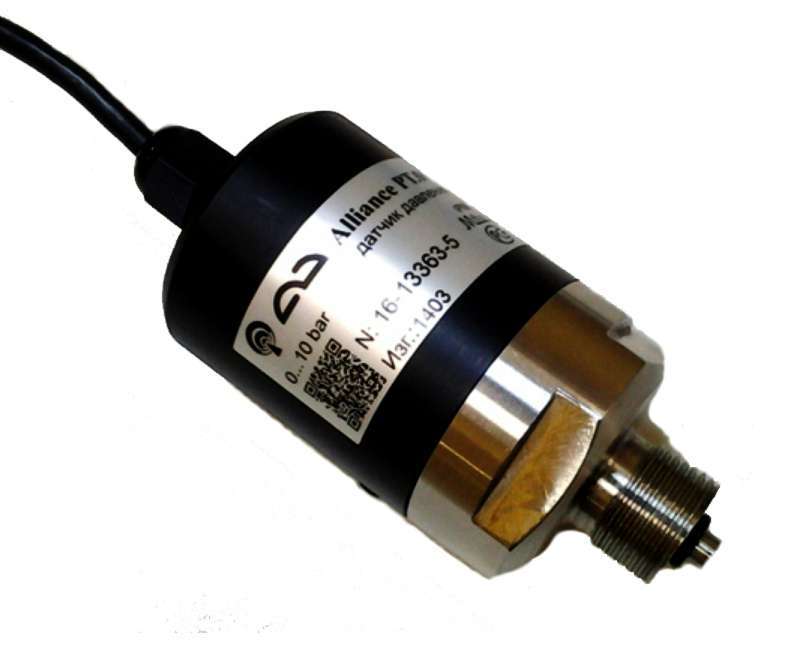

Датчик-преобразователь давления воды проводной ПД.01 с M-Bus предназначен для измерения и преобразования подаваемого на него избыточного давления (ДИ) жидких и газообразных сред в цифровой сигнал. Оцифрованное значение величины давления передается по интерфейсу Meter-Bus (M-Bus) с использованием стандартного протокола (EN1434-3).
Проводной датчик ПД.01 поставляется с кабелем длиной от 1,5 до 5 м. Длина кабеля свыше 1,5 м до 5 м оговаривается при заказе.
В датчике имеется встроенный температурный датчик, дающий возможность получить справочную информацию о температуре измеряемой среды.
Области применения датчика ПД.01:
— магистральные трубопроводы системы водоснабжения;
— домовые и промышленные узлы ввода холодного и горячего водоснабжения (ГВС и ХВС);
— системы подачи сжатого воздуха.
Особенности и преимущества датчика давления воды проводного ПД.01 M-Bus:
— класс защиты IP68,
— интерфейс – M-Bus (Meter-Bus) с использованием стандартного протокола EN1434-3,
— дополнительные опции по контролю температуры измеряемой среды и воздуха,
— датчик использует только два провода для питания и передачи информации, полярность подключения не имеет значения,
— простота построения сети,
— высокая помехоустойчивость,
— длина линий связи до нескольких километров,
— простое сегментирование сети,
— большое число точек учета,
— простота поэтапного расширение сети,
— пассивное электропитание считывающих устройств.
Стоимость (цена) датчика давления ПД.01 зависит от модели, типа измеряемого давления, а также других ценообразующих факторов.
Оптовая цена датчика давления ПД.01 (преобразователя базового исполнения) высылается по запросу.*
*Конкретные условия поставки и цены, как заказать (купить) датчик давления ПД.01, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Технические характеристики датчика давления воды проводного ПД.01 M-Bus
Чувствительным элементом датчика является керамический тензорезистивный сенсор, оболочка которого изготовлена из керамики.
| Параметр (характеристика) датчика давления ПД.01 M-Bus | Значение параметра (характеристики) |
| Диапазон измерения давления, МПа | от 0 до 1,0 |
| Диапазон контролируемых температур (температура измеряемой среды Тис), °С | -30…+100 |
| Диапазон контролируемых температур внешней окружающей среды, Тос, °С | -30…+60 |
| Допустимое давление перегрузки (не более 15 мин), МПа | 1,6 |
| Предел основной приведенной погрешности измерения (класс точности) при температуре окружающей среды плюс 20±5 °С, % от ВПИ | ±0,5 |
| Пределы дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 20°С, % от ВПИ | ±0,2 |
| Интерфейс | M-Bus (Meter-Bus) с использованием стандартного протокола EN1434-3 |
| Потребление тока в пассивном режиме, мА, не более | 3* |
| Диапазон температур окружающего воздуха, °С | -30…+60 |
| Степень пылевлагозащиты | IP68 |
Габаритные и монтажно-присоединительные размеры датчика давления ПД.01
Габаритные размеры датчика давления ПД.01 M-Bus
Пример полной формы обозначения (ПФО) при заказе:
Датчик-преобразователь давления-ПД воды-01, исп.-Альянс Рd.01 ПИЖМ.406233.015 с М-BUS (базовое исп.)
Возможные ошибки при оформлении заказа на цифровой преобразователь давления ПД-01-M-Bus
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа цифрового преобразователя давления ПД-01-M-Bus, рекомендуем быть внимательными, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разряжения (тяги), сенсор, манометр, дифманометр, перепадомер, напоромер (тягомер) с унифицированным токовым выходным сигналом, пневмореле, регистратор, индикатор, детектор, сигнализатор и т.п.
— неправильные обозначения модели и орфографические ошибки: ПДМ-bus, ПДМ-01, ПД01, ПД-1, ПД1, ДП.01 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure sensor- PD.01 M-Bus, datchik davleniya vody provodnoj pd-01-m-bus, GL/01 Ь-Игы (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на цифровой преобразователь давления ПД01-M-Bus, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительное оборудование и арматура для датчиков давления воды проводных ПД.01 M-Bus и других
I. Присоединение к процессу (подвод измеряемой среды на вход прибора):
1. Монтажная арматура: отборные устройства(ОУ) и закладные конструкции (ЗК): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии), манифольды.
2. Краны манометровые (до 16бар) или клапаны/клапанные блоки (свыше 1,6МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов, дроссели), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей(присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР, универсальные СКУР-100/250.
Внимание — для приборов измеряющих дифференцтальное (разность, перепад) давление (дифманометры — перепадомеры, расходомеры, уровнемеры) необходимо предусмотреть двойной комплект присоединительных частей — КПЧ (для подключения к «плюсовой» и «минусовой» камере соответственно).
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: индикаторы-измерители, регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. Пульты или коммуникаторы (для настройки параметров, калибровки, выбора режимов работы), модемы, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Дополнительная информация о датчиках давления ПД.01
Интерфейс M-Bus
Интерфейс M-Bus (Meter-Bus) — стандарт физического уровня для полевой шины на основе асинхронного интерфейса. Также под этим названием понимают коммуникационный протокол, используемый для связи устройств по этой шине. Интерфейс M-bus преимущественно применяется для приборов учета электрической энергии (электросчётчики), тепловой энергии (теплосчётчики), расходомеров воды и газа.
Отличие от протокола Modbus — открытый коммуникационный протокол, основанный на архитектуре ведущий-ведомый (master-slave). Широко применяется в промышленности для организации связи между электронными устройствами. Может использоваться для передачи данных через последовательные линии связи интерфейсы RS485, RS422, RS232, и сети TCP/IP (Modbus TCP). Также существуют нестандартные реализации, использующие UDP.
