Интеллектуальные преобразователи — датчики давления APZ (APZ-2410,-2420,-3240,-3420 и другие модели) предназначены для непрерывного преобразования давления в нормированный унифицированный аналоговый выходной сигнал 4…20мА/0…10В и, в зависимости от модели, цифровой (HART, RS485 Modbus RTU) выходной сигнал для групповой работы в локальной сети и дистанционного управления параметрами, в том числе на водном транспорте и морских судах*.
Датчики APZ с выходным сигналом 4…20 мА/2-пров. могут быть изготовлены по заказу с двумя или тремя диапазонами. Для переключения диапазонов и корректировки нулевого значения используется конфигуратор ZCON 100.
См. сводную таблицу характеристик моделей датчиков давления APZ.
Скачать опросный лист на APZ oprosnyj-list-apz, oprosnyj-list-apz-dd (для датчиков дифференциального давления).
*-Модели датчиков APZ в исполнении для применения на водном транспорте и морских судах (в начале кодового обозначения имеют букву «k») соответствуют требованиям части XV Правил классификации и постройки морских судов и разделу 12, ч. IV Правил технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов, могут устанавливаться в любых закрытых помещениях, распределительных щитах, кожухах или резервуарах (не на открытых палубах).
Стоимость датчика давления APZ-2410…3421 зависит от модели (см. таблицу ниже по тексту), диапазона измерения, дополнительных опций и других ценообразующих факторов (см. форму заказа датчика APZ (опросный лист), как купить, заказать).
Цена датчика давления APZ высылается по запросу.
Конкретные условия и цены, а также наличие на складе (или срок изготовления) преобразователей APZ (датчиков давления) уточняйте у менеджеров.
Датчики давления APZ-2410…3421 являются сертифицированными средствами измерений и относятся к категории интеллектуальных, выполнены на основе высокостабильных тензорезистивных и емкостных чувствительных элементов (сенсоров) с микроконтроллером, что не только упрощает процесс калибровки и технического обслуживания, но и дает дополнительные преимущества датчикам давления APZ по сравнению с другими преобразователями:
— улучшенные метрологические характеристики: повышается точность и долговременная стабильность измерений, в результате чего, межповерочный интервал (МПИ) датчиков давления APZ составляет 5 лет;
— расширенные эксплуатационные характеристики:
– некоторые модели преобразователей APZ могут быть откалиброваны на несколько диапазонов (многодиапазонные датчики давления), которые переключаются прямо на месте установки при помощи портативного конфигуратора ZCON 100;
– у некоторых моделей датчиков APZ имеется встроенная самодиагностика, которая помогает предотвратить аварийные ситуации.
Датчики давления APZ разрабатывались с учетом современных требований и особенностей применения в конкретных областях. Область применения – системы контроля, автоматического регулирования и учета (АСУ ТП) в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, и в жилищно-коммунальном хозяйстве (ЖКХ)
(см. ниже подробнее об областях применения конкретных моделей датчиков APZ).
Модели преобразователей — датчиков давления APZ (-2410…-3420) и области их применения
| Модель датчика давления | Специальные области применения | Краткие технические характеристики и особенности |
| APZ 2030 Датчик-реле дифференциального (разности/перепада) давления для вентиляции и кондиционирования |
Системы вентиляции и кондиционирования | Диапазоны -500…+500 Па (ДД); -100…+2000 Па; 0…7 кПа, класс точности 0,7% ДИ |
| APZ 3420 Датчик избыточного, вакуумметрического и абсолютного давления |
общепромышленный | Диапазон 0…600 бар (ДИ, ДА, ДВ), класс точности 0,5 / 0,25 / 0,20% ДИ Взрывозащита Exia (опция). Полевой корпус (опция). |

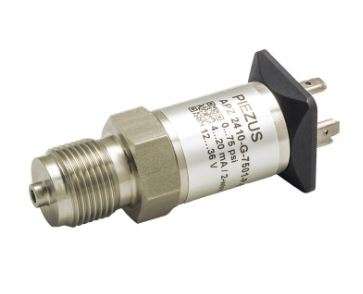

| APZ 2410 Многодиапазонный датчик избыточного давления OEM серии |
бюджетный | Диапазон 0…160 бар (ДИ), класс точности 1% ДИ. Компактный корпус. |
| APZ 2412 Многодиапазонный датчик избыточного давления OEM серии |
бюджетный | Диапазон 0…400 бар (ДИ), класс точности 0,5% ДИ. Компактный корпус. |
| APZ 2422 Бюджетный многодиапазонный датчик давления OEM серии |
бюджетный | Диапазон 0…600 бар (ДИ), класс точности 0,5% ДИ. Компактный корпус. |
| APZ 3421 Высокоточный датчик избыточного, абсолютного и вакуумметрического давления |
Диапазон 0…250 бар (ДИ, ДА, ДВ), класс точности 0,2 / 0,1% ДИ. Взрывозащита Exia (опция). |
|
| APZ 3420m Датчик избыточного, абсолютного и вакуумметрического давления c разделителем сред |
Диапазон 0…600 бар (ДИ, ДА, ДВ), класс точности 0,5 / 0,25 / 0,20% ДИ. Взрывозащита Exia (опция). |
|
| APZ 3420s Гигиенический датчик избыточного, абсолютного и вакуумметрического давления с разделителем сред |
гигиенический датчик давления | Диапазон 0…40 бар (ДИ, ДА, ДВ), класс точности 0,5 / 0,25 / 0,20% ДИ. Взрывозащита Exia (опция). |
| APZ 3410 Датчик избыточного, абсолютного и вакуумметрического давления для агрессивных сред |
для агрессивных сред | Диапазон 0…600 бар (ДИ, ДА, ДВ), класс точности 0,5% ДИ. Взрывозащита Exia (опция). |
| APZ 3240 Коррозионностойкий датчик избыточного и абсолютного давления для агрессивных сред |
для агрессивных сред | Диапазон 0…10 бар (ДИ, ДА), класс точности 0,5 / 0,25 / 0,20% ДИ. Материал корпуса: PVC; PVDF; сталь 316L |
| APZ 2422 d Бюджетный цифровой датчик избыточного давления OEM серии |
для холодильной техники | Диапазон 0…600 бар (ДИ), класс точности 0,5% ДИ. Цифровой выходной сигнал. |
| APZ 2410a Малогабаритный датчик избыточного давления OEM серии |
Диапазон 0…40 бар (ДИ), класс точности 1% ДИ. Сверхкомпактный корпус |
|
| APZ 2422a Малогабаритный датчик давления OEM серии |
для холодильной техники | Диапазон 0…600 бар (ДИ), класс точности 0,5% ДИ. Компактный корпус |
| APZ 3230 Датчик низких давлений и разрежений (напора и тяги) неагрессивных газов |
Диапазон 0…1000 мбар (ДИ, ДВ), класс точности 1 / 0,5 / 0,25% ДИ. Взрывозащита Exia (опция). |
|
| APZ 3020 Компактный датчик дифференциального (разности, перепада) давления |
Диапазон 0…25 бар (ДД), класс точности 0,5 / 0,25% ДИ. Взрывозащита Exia (опция). |
|
| APZ 1110 OEM датчик вакуумметрического, избыточного и абсолютного давления специального исполнения |
Диапазон 0…600 бар (ДВ, ДИ, ДА), Класс точности 0,5 / 0,25% ДИ. Взрывозащита Exia (опция). |
|
| APZ 1120 Высокоточный датчик вакуумметрического, избыточного и абсолютного давления с малым энергопотреблением |
Диапазон 0…600 бар (ДВ, ДИ, ДА), класс точности 0,5 % ДИ / 0,4% ИВ. Взрывозащита Exia (опция). |
|
| APZ 3420 k Датчик избыточного, абсолютного и вакуумметрического давления для судостроения |
датчик давления для судостроения (для применения на морском и водном транспорте) | Диапазон 0…600 бар (ДВ, ДИ, ДА), класс точности 0,5 / 0,25 / 0,20% ДИ. Взрывозащита Exia (опция). Полевой корпус (опция). |
| APZ 3410 k Датчик избыточного, вакуумметрического и абсолютного давления агрессивных сред для судостроения |
агрессивостойкий датчик давления для судостроения (для применения на морском и водном транспорте) | Диапазон 0…600 бар (ДВ, ДИ, ДА), класс точности 0,5% ДИ. Взрывозащита Exia (опция). |
| APZ 3240 k Датчик избыточного и абсолютного давления агрессивных сред для судостроения, диапазон до 1МПа |
агрессивостойкий датчик давления для судостроения (для применения на морском и водном транспорте) | Диапазон 0…10 бар (ДИ, ДА), класс точности 0,5 / 0,25 / 0,20% ДИ. Материал корпуса: PVC; PVDF; сталь 316L |
Технические характеристики датчиков давления APZ-2410…3421
Условия эксплуатации и эксплуатационные ограничения датчиков давления APZ-2410…3421
Условия эксплуатации датчиков давления APZ:
– в искробезопасном исполнении применение во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты;
− атмосферное давление от 84 до 106,7 кПа (группа Р1, ГОСТ Р 52931);
– температура окружающего воздуха от -50 до +85 °С;
– температура измеряемой среды Тис для моделей (зависит от используемого уплотнения и материала штуцера):
• 2410(a), 2412, 3410 – от -25 до +135 °С;
• 1120, 2422(a), 3230, 3240, 3420, 3420(m, s), 3421 –
от -40 до +125 °С;
• 3420(m, s) опционно: -20…+125/150 °C; -40…+150 °C; 0…+300 °C;
– контакт сенсора датчика с жидкостями, газами и парами:
• для неагрессивных сред к нержавеющей стали и материалам уплотнения – 1120, 2410, 2412, 2422, 3420, 3420(m, s), 3421;
• для неагрессивных сред к нержавеющей стали, кремнию и материалам уплотнения – модель 3230;
• для агрессивных сред (уточнять при заказе) – модели 3240, 3410.
По устойчивости к механическим воздействиям при эксплуатации преобразователи давления APZ соответствуют группе исполнения по ГОСТ Р 52931: всех, кроме APZ 2410a и APZ 2422а, – F3; APZ 2410a и APZ 2422а – G2.
Эксплуатационные ограничения:
– среда измерений для датчиков APZ не должна содержать кристаллизующихся примесей, загрязнений и пыли;
– датчик следует размещать в местах, где движение измеряемой среды минимально (без завихрений) или полностью отсутствует;
– при установке датчика необходимо исключить попадания загрязнений (ила, песка) на измерительную мембрану;
– при наличии в системе гидроударов рекомендуется использовать демпфер DZ 10;
– при измерении давления пара рекомендуется использовать импульсные трубки, предварительно заполненные водой.
Коды исполнений выходных сигналов датчиков давления APZ
Выходные сигналы датчиков давления APZ зависят от заказа, см. возможные варианты в таблицах ниже.
Аналоговые выходные сигналы датчиков давления APZ
| Код заказа | Выходной сигнал | Напряжение питания (Uпит) |
Сопротивление нагрузки | Потребление тока |
| A | 4…20 мA/2-пров. | 12…36 В | ≤ 1000 Ом | < 26 мA |
| B | 4…20 мA/3-пров. | 12…36 В | ≤ 500 Ом | |
| C | 0…20 мA/3-пров. | 12…36 В | ≤ 500 Ом | |
| D | 0…10 В/3-пров. | 12…36 В | > 10 кОм | < 7 мA |
| E | 0…5 В/3-пров. | 12…36 В | > 5 кОм | |
| R* | 0,5…4,5 В/3-пров. | 5 В/6…15 В | > 5 кОм | < 2 мA |
| Q* | 4…20 мA/2-пров. | 12…28 В | ≤ 1000 Ом | < 26 мA |
Цифровые выходы (только для датчиков давления APZ-3230, -3240, -3420, -3421)
| Код заказа | Выходной сигнал | Напряжение питания (Uпит) |
Сопротивление на- грузки |
Потребление тока |
| M | RS-485/Modbus RTU | 12…36 В | – | < 7 мA |
| H | 4…20 мA/HART | 12…36 В | ≥ 250 Ом | < 26 мA |
Форма записи обозначения при заказе датчиков давления APZ-ДИ/ДВ/ДА/ДД-Ех и опросный лист
Для оптимального подбора нужной модели и исполнения датчиков давления APZ-ДИ/ДВ/ДА/ДД-Ех, в наибольшей степени соответствующих потребностям конкретного заказчика, и в целях избежания ошибок при подборе, при оформлении заказа на датчик давления APZ* рекомендуется заполнение опросного листа, ссылка на скачивание опросного листа oprosnyj-list-apz, для датчиков дифференциального давления — oprosnyj-list-apz-dd .
Опросный лист можно заполнить в электронном виде, или же распечатать и заполнить потом от руки.
При выборе параметра из имеющихся в списке поставьте напротив него отметку, в случае отсутствия такового — впишите своё значение в пустую строку. С полным списком опций и исполнений вы можете ознакомиться в руководстве по эксплуатации датчиков давления APZ (высылается по запросу).
По особому заказу могут быть поставлены монтажные принадлежности.
Конфигуратор датчиков давления ZCON 100 заказывается отдельно, предназначен для переключения диапазонов и подстройки нулевого начального значения многодиапазонных преобразрователей давления AZP и других.
*- Также можно заказать дополнительное оборудование для датчиков давления — монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы и т.д. и т.п. (см. ниже по тексту подробную инфомацию о вспомогательном и связанном оборудовании для преобразователей давления).
Возможные ошибки при оформлении заказа на цифровые многопредельные преобразователи давления APZ (АПЗ)
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на цифровые многопредельные преобразователи давления APZ, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разрежения (тяги), сенсор, реле, электрический манометр вакуумметр мановакуумметр напоромер (тягомер), расходомер, уровнемер, регистратор, регулятор, пневмодатчик, пневмометр, пневмопреобразователь, пневмосигнализатор, дифманометр, перепадомер и т.п.
— орфографические ошибки и неправильные обозначения модели: АПЗ, AZP, AP-Z, ARZ и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure gauge APZ, pressure transducer APZ, pressure sensor APZ, datchik davleniya apz preobrazovatel, ФЗЯ (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на мано-вакуумметр (датчик давления-разрежения) АПЗ , не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, класс точности, вид соединителя, исполнения: климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на датчик давления APZ (преобразователь):
см. Карта заказа APZ датчик давления (скачать опросный лист oprosnyj-list-apz).
см. Технические характеристики APZ датчик давления (Тех.описание).
см. Руководство по эксплуатации APZ датчик давления.
см. Методика поверки APZ датчик давления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) ПД, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ПД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное оборудование для преобразователей давления (ПД)
I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники М/G/K нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пыле-влагозащитные шкафы и чехлы, применение спец. обогревателей.
см. подробнее про дополнительное/вспомогательное оборудование ПД
