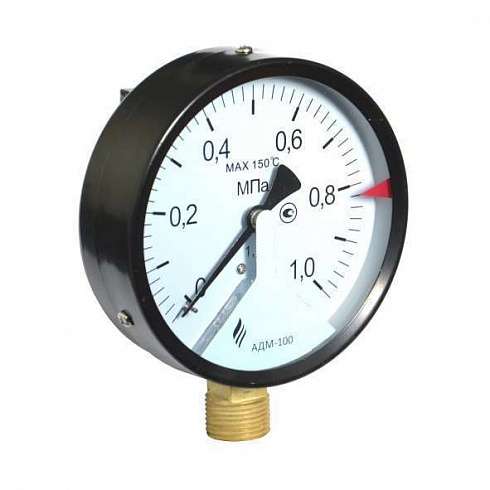

Преобразователи давления АДМ-100.3; -100.1; -100.2.1; -100.2.2; -100.4 (манометры стрелочные с токовым и цифровым выходами) позволяют получать исчерпывающую информацию об избыточном давлении жидкостей, паров и газов:
— визуальную (со стрелочного циферблата манометра, диаметр 100мм) — все модели,
— аналоговую (ток 4…20 мА) — все модели,
— дискретную (в зависимости от модификации) с выдачей релейных сигналов верхнего и нижнего пределов.
Манометры АДМ100.2 с цифровыми выходами RS485 и Ethernet передают информацию в системы диспетчеризации по протоколу MODBUS.
Манометр-регулятор АДМ-100.4 обладает функцией ПИД-регулирования.
Манометры АДМ-100.1(2,3,4) применяются в жилищно-коммунальном хозяйстве (ЖКХ), в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования.
Отличительные особенности и преимущества стрелочных манометров-преобразователей давления АДМ-100:
— сокращают расходы на монтаж/наладку/эксплуатацию оборудования за счет уменьшения количества приборов и мест присоединения,
— отпадает необходимость в приобретении дополнительного контроллера или регулятора давления, устройства индикации и собственно преобразователя давления;
— имеют оптимальное сочетание цена/качество,
— просты в монтаже и наладке,
— обладают стабильными метрологическими характеристиками,
— имеют меньшие габариты в сравнении с электромеханическими контактными манометрами.
Цены на базовые модели манометров-преобразователей АДМ-100-1,2,3,4
Надежные универсальные стрелочные манометры с токовым и цифровым выходами серии АДМ-100 благодаря стабильности измерений, простоте монтажа и наладки имеют одно из наилучших в своем классе соотношений «ЦЕНА — КАЧЕСТВО — СРОК ПОСТАВКИ».
Стоимость манометров АДМ-100 зависит от модели (1, 2.1, 2.2, 3, 4), модификации, конфигурации выходов, общего объема заказа и прочих ценообразующих факторов (см. по ссылкам ниже подробные технические характеристики моделей и модификаций манометров АДМ100):
| Модификация манометра | Характеристики и отличительны особенности модификации | Цена, руб.* |
| АДМ-100.3 | Преобразователь давления с токовым выходом 4…20мА | от 2550 руб. |
| АДМ-100.1 | Стрелочный манометр с токовым и дискретными (релейными) выходами | от 3350 руб. |
| АДМ-100.2.1 | Стрелочный манометр с токовым и цифровым (интерфейс RS485) выходами | от 3850 руб. |
| АДМ-100.2.2 | Стрелочный манометр с токовым и цифровым (Ethernet) выходами | от 3950 руб. |
| АДМ-100.4 | Манометр со встроенным ПИД-регулятором | от 3750 руб. |
*Приведенные в данном подразделе цены на манометры АДМ-100 указаны без НДС=20%, в расчете на мелкооптовый заказ, без учета акций, скидок и спецпредложений,
Конкретные условия и цены, наличие на складе или срок изготовления/производства, как заказать (купить) манометр АДМ-100, получить консультацию по подбору преобразователей давления или другого оборудования — уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При оптовом и крупнооптовом заказе возможно предоставление значительных скидок и/или бонусов.
1. АДМ-100.3 преобразователь давления (манометр) с токовым выходом 4…20мА
АДМ-100.3 представляет из себя два устройства в одном приборе: показывающий стрелочный манометр и аналоговый преобразователь давления с токовым выходом 4…20мА.
Манометр АДМ-100.3 предназначен для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный выходной сигнал постоянного тока и для визуального отображения измеряемого давления.
Технические характеристики преобразователя давления АДМ-100.3
— Верхний предел измерения избыточного давления 0,25 МПа; 0,4 МПа;0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5; 4,0; 6,0 МПа.
— Выходной сигнал 4…20 мА
— Класс точности — 1,5.
— Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 (температура окружающей среды Тос от -10 до +55 °С).
— Защита от воды и пыли IP 20 или IP54 – новинка.
— Материал штуцера корпуса — латунь,
— Материал корпуса – сталь черная.
— Материал механизма — латунь.
— Предельное давление перегрузки – 120% от верхнего предела измерений.
— Присоединительная резьба к отбору давления М20х1,5. (у АДМ-100-0,6 — G1/2).
— Диаметр корпуса – 100 мм.
— Расположение штуцера – радиальное.
— Материал рабочей камеры – латунь.
— Рабочая среда – жидкости и газы, неагрессивные к примененным материалам.
Модификации манометра АДМ-100.3
| Условное обозначение модификации манометра | Диапазон измерения | Присоединительная резьба | |
| IP20 | IP54 | ||
| АДМ-100.3-0,16 | 0…160 кПа | М20х1,5 | М20х1,5 |
| АДМ-100.3-0,25 | 0…250 кПа | М20х1,5 | М20х1,5 |
| АДМ-100.3-0,4 | 0…400 кПа | М20х1,5 | М20х1,5 |
| АДМ-100.3-0,6 | 0…600 кПа | G1/2 | М20х1,5 |
| АДМ-100.3-1,0 | 0…1 МПа | М20х1,5 | М20х1,5 |
| АДМ-100.3-1,6 | 0…1,6 МПа | М20х1,5 | М20х1,5 |
| АДМ-100.3-2,5 | 0…2,5 МПа | М20х1,5 | М20х1,5 |
| АДМ-100.3-4,0 | 0…4,0 МПа | М20х1,5 | М20х1,5 |
| АДМ-100.3-6,0 | 0…6,0 МПа | М20х1,5 | М20х1,5 |
2. АДМ-100.1 стрелочный манометр с токовым и дискретным (релейным) выходами
Преобразователь давления АДМ-100.1 (стрелочный манометр с токовым и дискретным (релейным) выходами предназначен для визуального отображения измеряемого избыточного давления (ДИ) жидкостей, паров и газов, а также преобразования значения давления в сигнал постоянного тока 4-20 мА с выдачей дискретных сигналов нижнего и верхнего пределов.
Технические характеристики манометра АДМ-100.1
— Верхний предел измерения избыточного давления 0,25 МПа; 0,4 МПа;0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5; 4,0; 6,0 МПа
— Выходной сигнал 4…20 мА.
— Напряжение питания от 12 до 24 В.
— Потребляемый ток до 60 мА.
— Уставка нижнего и верхнего пределов от 0 до 100%, дискретность 1%.
— Дискретные выходные сигналы – 2шт., гальванически изолированные, тип – открытый коллектор 30 В, 200 мА.
— Класс точности — 1,5.
— Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 -от -10 до +55 °С.
— Защита от воды и пыли IP 20.
— Материал штуцера — латунь, материал корпуса – сталь черная материал механизма – латунь, материал рабочей камеры – латунь.
— Предельное давление перегрузки – 120% от верхнего предела измерений.
— Присоединительная резьба к отбору давления М20х1,5; G1/2.
— Диаметр корпуса – 100 мм.
— Расположение штуцера – радиальное.
— Рабочая среда – жидкости и газы, неагрессивные к материалам измерителя.
Модификации манометров АДМ-100.1
| Условное обозначение модификации манометра | Диапазон измерения | Присоединительная резьба |
| АДМ-100.1-0,16 | 0…160 кПа | М20х1,5 |
| АДМ-100.1-0,25 | 0…250 кПа | М20х1,5 |
| АДМ-100.1-0,4 | 0…400 кПа | М20х1,5 |
| АДМ-100.1-0,6 | 0…600 кПа | G1/2 |
| АДМ-100.1-1,0 | 0…1 МПа | М20х1,5 |
| АДМ-100.1-1,6 | 0…1,6 МПа | М20х1,5 |
| АДМ-100.1-2,5 | 0…2,5 МПа | М20х1,5 |
| АДМ-100.1-4,0 | 0…4,0 МПа | М20х1,5 |
| АДМ-100.1-6,0 | 0…6,0 МПа | М20х1,5 |
3. АДМ-100.2.1 стрелочный манометр-преобразователь с токовым 4…20мА и цифровым (интерфейс RS-485) выходами
Стрелочный манометр — преобразователь давления АДМ-100.2.1 предназначен для визуального отображения измеряемого избыточного давления жидкостей, паров и газов, а также преобразования значения давления в токовый выходной сигнал 4…20мА, c одновременной выдачей цифрового сигнала, в стандарте RS-485, во внешнюю систему сбора информации по протоколу MODBUS.
Технические характеристики преобразователя давления АДМ-100.2.1
— Верхний предел измерения избыточного давления 0,25 МПа; 0,4 МПа;0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5; 4,0; 6,0 МПа.
— Токовый выходной сигнал 4-20 мА.
— Напряжение питания от 12 до 24 В.
— Потребляемый ток до 60 мА.
— Интерфейс RS-485.
— Класс точности — 1,5.
— Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 -от -10 до +55 °С.
— Защита от воды и пыли IP 20.
— Материал штуцера — латунь, материал корпуса – сталь черная материал механизма – латунь, материал рабочей камеры – латунь
— Предельное давление перегрузки – 120% от верхнего предела измерений.
— Присоединительная резьба к отбору давления М20х1,5; G1/2.
— Диаметр корпуса – 100 мм.
— Расположение штуцера – радиальное.
— Рабочая среда – жидкости и газы, неагрессивные к материалам измерителя.
Модификации преобразователей давления АДМ-100.2.1
| Условное обозначение модификации преобразователя давления | Диапазон измерения | Присоединительная резьба |
| АДМ-100.2.1-0,16 | 0…160 кПа | М20х1,5 |
| АДМ-100.2.1-0,25 | 0…250 кПа | М20х1,5 |
| АДМ-100.2.1-0,4 | 0…400 кПа | М20х1,5 |
| АДМ-100.2.1-0,6 | 0…600 кПа | G1/2 |
| АДМ-100.2.1-1,0 | 0…1 МПа | М20х1,5 |
| АДМ-100.2.1-1,6 | 0…1,6 МПа | М20х1,5 |
| АДМ-100.2.1-2,5 | 0…2,5 МПа | М20х1,5 |
| АДМ-100.2.1-4,0 | 0…4,0 МПа | М20х1,5 |
| АДМ-100.2.1-6,0 | 0…6,0 МПа | М20х1,5 |
4. АДМ-100.2.2 стрелочный манометр-преобразователь с токовым и цифровым (Ethernet) выходами
Стрелочный манометр — преобразователь давления АДМ-100.2.2 предназначен для визуального отображения измеряемого избыточного давления жидкостей, паров и газов, а также преобразования значения давления в токовый выходной сигнал 4…20мА, c одновременной выдачей цифрового выходного сигнала, в стандарте 10Base-T (Ethernet), во внешнюю систему сбора информации по протоколу MODBUS.
Технические характеристики преобразователя давления АДМ-100.2.2
— Верхний предел измерения 0,25 МПа; 0,4 МПа;0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5; 4,0; 6,0 МПа.
— Выходной сигнал 4…20 мА.
— Напряжение питания от 12 до 24 В.
— Потребляемый ток до 60 мА.
— Интерфейс ETHERNET.
— Класс точности — 1,5.
— Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 -от -10 до +55 °С.
— Защита от воды и пыли IP 20.
— Материал штуцера — латунь, материал корпуса – сталь черная материал механизма – латунь, материал рабочей камеры – латунь.
— Предельное давление перегрузки – 120% от верхнего предела измерений.
— Присоединительная резьба к отбору давления М20х1,5; G1/2.
— Диаметр корпуса – 100 мм.
— Расположение штуцера – радиальное.
— Рабочая среда – жидкости и газы, неагрессивные к материалам измерителя.
Манометр-преобразователь АДМ-100.2.2 выпускается в следующих модификациях:
| Условное обозначение модификации манометра | Диапазон измерения | Присоединительная резьба |
| АДМ-100.2.2-0,16 | 0…160 кПа | М20х1,5 |
| АДМ-100.2.2-0,25 | 0…250 кПа | М20х1,5 |
| АДМ-100.2.2-0,4 | 0…400 кПа | М20х1,5 |
| АДМ-100.2.2-0,6 | 0…600 кПа | G1/2 |
| АДМ-100.2.2-1,0 | 0…1 МПа | М20х1,5 |
| АДМ-100.2.2-1,6 | 0…1,6 МПа | М20х1,5 |
| АДМ-100.2.2-2,5 | …2,5 МПа | М20х1,5 |
| АДМ-100.2.2-4,0 | 0…4,0 МПа | М20х1,5 |
| АДМ-100.2.2-6,0 | 0…6,0 МПа | М20х1,5 |
5. АДМ-100.4 манометр — преобразователь давления со встроенным ПИД-регулятором
Преобразователь давления — стрелочный манометр АДМ-100.4 со встроенным ПИД-регулятором предназначен для:
— измерения давления жидкостей, пара и газов;
— построения локального регулятора давления как «после себя», так и «до себя»;
— формирования сигналов «Больше/Меньше» для управления исполнительным механизмом;
— формирования токового сигнала, пропорционального давлению;
— отображения давления на привычном стрелочном циферблате.
Конкурентное преимущество прибора: в манометре-регуляторе АДМ-100.4 реализована функция ПИД-регулирования, вследствие этого:
— отпадает необходимость в приобретении дополнительного контроллера или регулятора, устройства индикации и собственно преобразователя давления;
— сокращаются расходы на, кабельную продукцию, монтаж, наладку, эксплуатацию за счет сокращения количества приборов и мест присоединения.
Технические характеристики манометра АДМ-100.4
| Параметр (характеристика) манометра АДМ-100.4 | Значение параметра (характеристики) |
| Верхний предел измерения избыточного давления | 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0 МПа |
| Класс точности | 1,5 |
| Тип присоединительной резьбы | М20х1,5 или G1/2 |
| Диапазон выходного токового сигнала | 4 – 20 мА |
| Сопротивление нагрузки токового сигнала, не более: | 700 Ом (Uпит=24В) 150 Ом (Uпит=12В) |
| Количество дискретных выходов | 2 |
| Тип дискретных выходов | Транзисторный ключ n-p-n, ОК |
| Напряжение коммутации постоянного тока, не более | 30В |
| Ток коммутации, не более | 200 мА |
| Напряжение гальванической развязки | 1000В |
| Напряжение питания | 12 – 24В |
| Потребляемый ток, не более | 60 мА |
| Диапазон задания уставок | 0 – 99% |
| Дискретность задания уставок | 1% |
| Степень пылеводозащиты | IP20 |
| Предельное давление перегрузки | 120% от верхнего предела измерений |
| Температура окружающей среды, Тос | -10…+55 °С |
| Диаметр корпуса | 100 мм |
| Габаритные размеры (длина х ширина х высота) | 100х135х60 мм |
| Расположение штуцера | радиальное |
| Рабочая среда | жидкости и газы, неагрессивные к материалам измерителя |
Модификации манометра-регулятора АДМ-100.4
| Условное обозначение модификации манометра-регулятора | Диапазон измерения | Присоединительная резьба |
| АДМ-100.4-0,16 | 0…160 кПа | М20х1,5 |
| АДМ-100.4-0,25 | 0…250 кПа | М20х1,5 |
| АДМ-100.4-0,4 | 0…400 кПа | М20х1,5 |
| АДМ-100.4-0,6 | 0…600 кПа | G1/2 |
| АДМ-100.4-1,0 | 0…1 МПа | М20х1,5 |
| АДМ-100.4-1,6 | 0…1,6 МПа | М20х1,5 |
| АДМ-100.4-2,5 | 0…2,5 МПа | М20х1,5 |
| АДМ-100.4-4,0 | 0…4,0 МПа | М20х1,5 |
| АДМ-100.4-6,0 | 0…6,0 МПа | М20х1,5 |
Форма записи условного обозначения при заказе манометров АДМ-100.3/-100.1/-100.2.1/-100.2.2/-100.4 (преобразователей давления)
Для того, чтобы заказать (купить) манометр АДМ-100, нужно при оформлении заявки указать модель и модификацию прибора: АДМ-100.3, АДМ-100.1, АДМ-100.2.1, АДМ-100.2.2, АДМ-100.4.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Также можно заказать дополнительное оборудование для датчиков давления —монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы и т.д. и т.п. (см. ниже по тексту подробную информацию о вспомогательном и связанном оборудовании для преобразователей давления).
Возможные ошибки при оформлении заказа на измеритель-регулятор давления АДМ100-1/-2/-3/-4
Ввиду относительного многообразия модификаций и исполнений электронного многофункционального измерителя-регулятора давления АДМ100-1/-2/-3/-4, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик-реле давления, измерительный преобразователь напора, разряжения (тяги), сенсор, индикатор, манометр, напоромер (тягомер) с унифицированным токовым выходным сигналом, регистратор, регулятор, прибор учета, контроллер, детектор и т.д. и т.п.
— неправильные обозначения модели: АДМ100-1, АДМ100-2, АДМ100-3, АДМ100-4, А-ДМ, АД-М, АМД, МДА, МАД, ДМА, ДАМ, АТМ и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure gauge with current and digital output ADM-100, pressure sensor, pressure transducer, pressure transmitter, manometer, adm-100-1-2-3-4 manometr s tokovym i cifrovym vyhodami, FLV-100/1, FLV-100/2, FLV-100/3, FLV-100/4 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчик давления АДМ100, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, необходимость наличия опций (индикатора, взрывозащиты-Ех, госповерки), параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению «Цена–Качество–Срок поставки (наличие на складе).
Техническая документация на манометры с токовым и цифровым выходами АДМ-100:
см. Карта заказа АДМ-100 манометр с токовым и цифровым выходом (скачать опросный лист).
см. Технические характеристики АДМ-100 манометр с токовым и цифровым выходом (Тех.описание).
см. Руководство по эксплуатации АДМ-100 манометр с токовым и цифровым выходом.
см. Методика поверки АДМ-100 манометр с токовым и цифровым выходом.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Дополнительное оборудование для преобразователей давления (ПД)
I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паронитовые и др.
4. Переходники М/G/K нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцеры, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пыле-влагозащитные шкафы и чехлы, применение спец. обогревателей.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-МЕА, ред. ПОМ (ДПОМ9), соавт. АГВ.
ГК Теплоприбор — производство и продажа КИПиА: Приборы измерения и контроля давления / Датчики (преобразователи) давления c цифровым выходом (RS, HART-протокол), общепромышленного и взрывозащищенного исполнения / АДМ-100, ПКД-1105, ПКД1115-RS232/485, ПД100И-1х3-R, APZ-3420-x(Exd) и другие.
См. техописание/характеристики, общий прайс-лист (оптовая цена), форма заказа (опросный лист), как заказать и купить манометр АДМ-100 по цене производителя, наличие на складе или сроки изготовления под заказ, подобрать аналог (замену).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы измерения и контроля давления.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
