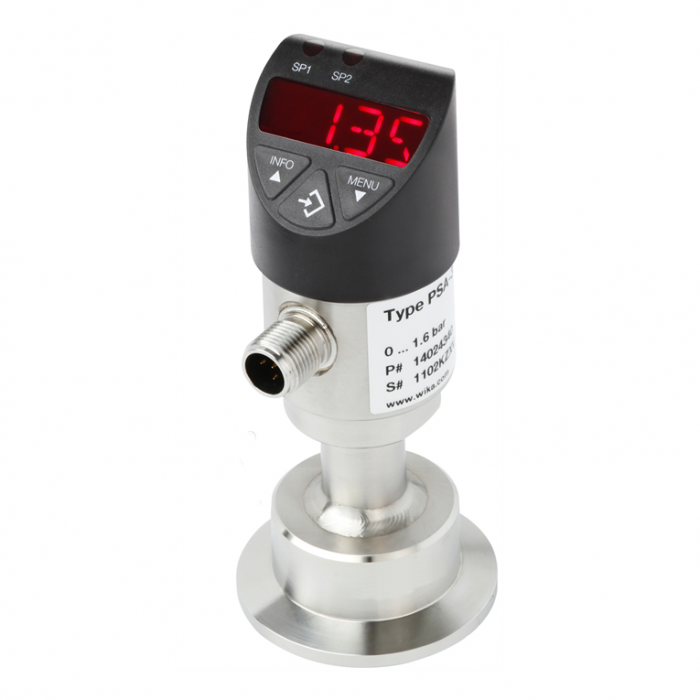

Электронный переключатель давления с дисплеем PSA-31 (датчик-реле давления) для стерильных процессов применяется в пищевой и фармацевтической отраслях.
Области применения переключателя давления PSA-31:
— пищевая промышленность,
— фармацевтическая промышленность,
— фасовочное и упаковочное оборудование,
— стерильные процессы (для применения в санитарно-технических целях).
Преимущества переключателя PSA-31:
— отчетливый, прочный дисплей,
— интуитивно понятная настройка,
— несложное гибкое конфигурирование.
Индивидуальная установка
Электронное реле давления PSA-31 может гибко устанавливаться с учетом всех индивидуальных монтажных вариаций. Из-за почти неограниченного вращения дисплея и корпуса более чем на 300 ° дисплей может быть настроен независимо от электрического соединения. Дисплей, таким образом, может быть всегда выровнен относительно оператора и коннектора M12 х 1, расположенного для необходимой прокладки кабеля.
Высокое качество
В ходе развития семейства переключателей (реле) давления большое значение было уделено надежности конструкции и выбору соответствующих материалов, подходящих для машиностроительных применений. По этой причине корпус и резьбовые соединения изготовлены из нержавеющей стали. Поэтому повредить или сорвать разъем практически невозможно.
IO-Link
Дополнительный выходной сигнал по средствам связи IO-Link позволяет электронным реле давления PSA-31 производить быструю интеграцию в современные системы автоматизации. IO-Link предлагает еще более быстрый монтаж, параметризацию и более высокую функциональность PSA-31.
Стоимость электронного переключателя давления с дисплеем PSA-31 зависит от модификации, общего объема заказа и других ценообразующих факторов.
Цена переключателя давления с дисплеем PSA-31 высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) переключатель давления PSA-31, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Технические характеристики датчика PSA-31
Устройство и работа
Светодиодный дисплей прочный, с высотой символов в 9мм (максимально возможным), с небольшим наклоном и с контрастными, хорошо видимыми издалека цифрами. Был также применен 14-сегментный дисплей для хорошего восприятия текстовой и символьной информации.
Управление 3-х кнопочное, что делает навигацию по меню простой и интуитивно понятной. Навигация по меню разработана в соответствии с последними стандартами VDMA. Стандарт VDMA для датчиков (24574-1, часть 1 — реле давления) имеет цель упрощение работы с реле давления путем стандартизации меню навигации и дисплея.
Кнопки управления электронного реле давления были разработаны максимально большими и расположены эргономично для обеспечения быстрой и легкой настройки. Работа без дополнительной помощи облегчается за счет тактильной обратной связи.
Основные параметры переключателя давления PSA-31
| Параметр (характеристика) переключателя давления PSA-31 | Значение параметра (характеристики) |
| Диапазоны измерения | 0 … 1 бар до 0 … 25 бар относительного |
| 0 … 1 бар до 0 … 5 бар абсолютного | |
| -1 … 0 бар до -1 … 24 бар вакуумметрического (разрежения) | |
| Точность (аналоговый сигнал) | ≤ 1 % |
| Переключаемый дискретный выход | 1 или 2 (PNP или NPN) |
| Аналоговые выходы (опция) | 4 … 20 мА |
| DC 0 … 10 В | |
| Подключение к процессу | G 1 Гигиенические |
| DIN 11 851 | |
| Tri-Clamp | |
| Зажим DIN 32676 | |
| Электрические соединения | M12x1, 4- или 5-штырьковый |
| Степень пылеводозащиты | IP65, IP67 |
| Материал изготовления | нержавеющая сталь |
| Температура контролируемой (измеряемой) среды, Тис | -20…+100°C (стандартно); -20…+125 °C (гигиеническое соединение G1) |
| Температура окружающей среды, Тос | -20…+80°C |
| Питание | 24В |
| Дисплей | 14-сегментный, светодиодный, красный 4-разрядный, 9 мм высотой |
Диапазоны измерения давления датчика-реле PSA-31
| Приборное давление | ||||||||
| бар | 0…1 | 0…1,6 | 0…2,5 | 0…4 | 0…6 | 0…10 | 0…16 | 0…25 |
| psi | 0…15 | 0…25 | 0…301) | 0…50 | 0…100 | 0…160 | 0…200 | 0…300 |
| Абсолютное давление | ||||||||
| бар | 0…1 | 0…1,6 | 0…2,5 | 0…4 | 0…6 | 0…10 | 0…16 | 0…25 |
| psi | 0…15 | 0…25 | 0…301) | 0…50 | 0…100 | 0…160 | 0…200 | 0…300 |
| Дифференциальное давление | |||||||
| бар | -1…0 | -1…+1,5 | -1…+3 | -1…+5 | -1…+9 | -1…+15 | -1…+24 |
| psi | -14,5…0 | -14,5…+30 | -14,5…+50 | -14,5…+100 | -14,5…+160 | -14,5…+200 | -14,5…+300 |
Для указанных диапазонов также существуют варианты со шкалами в кг/см и МПа.
Предельно допустимое давление
2-кратное превышение
1,7-кратное превышение приборного давления при диапазоне измерения 160 psi.
Выходные сигналы переключателя PSA-31
| Коммутационный выход | Аналоговый сигнал | |
| SP1 | SP2 | |
| PNP | — | 4…20 мA (3-проводной) |
| PNP | — | 0…10 В пост. тока, (3-проводной) |
| PNP | PNP | 4…20 мA (3-проводной) |
| PNP | PNP | 0…10 В пост. тока, (3-проводной) |
Функции переключения
Нормально разомкнутый контакт, нормально замкнутый контакт, интервал, гистерезис
Свободная настройка
Коммутируемое напряжение
Питание – 1 В
Коммутируемый ток
— Канал IO-Link отсутствует: макс. 250 мА
— С каналом IO-Link: SP1 – макс. 100 мА SP2 – макс. 250 мА
Время стабилизации
Аналоговый сигнал: 3 мс по заказу.
Коммутационный выход ≤ 10 мс (20 мс с каналом IO-Link).
Нагрузка
Аналоговый сигнал 4…20 мА: ≤ 0,5 кОм
Аналоговый сигнал 0…10 В пост. тока: > 10 кОм
Регулировка смещения нулевой точки: макс 3% от диапазона.
Дополнительное оборудование для датчиков-реле и сигнализаторов давления
Присоединение к процессу (подвод давления на вход прибора):
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса)
Импульсные трубки (обычно медная трубка D=6,8,10мм под развальцовку (гайка), пайку (ниппель) или с фитингами)).
Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа).
Переходники (сталь, латунь, нерж.), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004.
Комплект монтажных (КМЧ) и присоединительных (КПЧ) частей.
На выходе из прибора:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Клапана электромагнитные (солено-йодные) и запорно-регулирующие КЗР.
Кабель и провода монтажные.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Возможные ошибки при оформлении заказа на сигнализаторы давления PSA31 (ПСА-31)
При заказе сигнализаторов давления PSA31 (ПСА-31) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: прессостат для хладогенов, двойной сигнализатор-регулятор давления, индикатор, детектор, измерительный преобразователь, манометр, тягомер, напоромер, измеритель, регистратор, пневмореле, пневмосигнализатор и т.п.
— неправильные обозначения модели и орфографические ошибки: PSA31, PCA-31, PCA31, RSA-31, RSA31, RCA-31, RCA31; ПСА-31, ПСА31, РСА-31, РСА31 и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: pressure alarm, pressure sensor switch PSA-31, psa-31 ehlektronnyj pereklyuchatel rele-davleniya s displeem, ЗЫФ-31 (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на прессостаты — датчики-реле давления PSA31, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон уставок, потребность в монтажных частях и другом дополнительном оборудовании) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на PSA-31 электронный переключатель/реле давления с дисплеем
см. Карта заказа PSA-31 электронный переключатель/реле давления с дисплеем (скачать опросный лист).
см. Технические характеристики PSA-31 электронный переключатель/реле давления с дисплеем (Тех.описание).
см. Руководство по эксплуатации PSA-31 электронный переключатель/реле давления с дисплеем.
см. Методика поверки PSA-31 электронный переключатель/реле давления с дисплеем.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт. ФМВ, ред.- МЕА, ПОМ (ДПОМ12); соавтор Wk.
ГК Теплоприбор — производство и поставка КИПиА: Приборы и системы измерения и контроля давления / Датчики-реле / сигнализаторы избыточного давления (напора) PSA-31, РД-1-630R, РД-1-630М, ДРД-1, РДМ-1, ДРДМ-600-ДИ, РД-3М-Exd, РД-314, СДВ-0,1…60-Ех, РД-4-Exd, РД-1-630, ДЕМ-301, РД-1015, РД-2-Х/P, DEM-105C, РД-M, ДН-2,5; ДН-6, ДТ-2,5; ДТ-40 и другие рэле.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) электронный переключатель PSA-31 (реле давления) по цене производителя; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы измерения и контроля давления.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
** Дополнительная информация, определения и разъяснения
Коммутационная способность (коммутационная износостойкость контактов) реле характеризуется значением коммутируемой ими мощности, при которой контакты выполняют определенное число коммутаций.
Коммутационная способность контактов, т.е. условия, при которых контакты надежно работают в течение положенного срока службы, зависит, во-первых, от свойств коммутируемой цепи, во-вторых, от длительности прохождения тока через контакт и, в-третьих, — от скорости переключения.
В тех случаях, когда коммутационная способность контактов ключа управления оказывается недостаточной, схема дистанционного управления дополняется контакторами — аппаратами, которые способны коммутировать значительные токи.
Обозначение контактов реле на схемах — SPST и SPDT:
На схемах и на корпусах реле можно найти американские и английские обозначения для контактов следующего вида:
• SPST — single pole, single throw: нормально замкнутый (SPST-NC или А form contact) или нормально разомкнутый (SPST-NO или В form contact) контакт;
• SPDT — single pole, double throw: переключающий контакт (SPDT-C/0 или С-form contact).
Также рекомендуем ознакомиться с дифференциальными сигнализаторами/датчиками-реле (разности, перепада) давления
