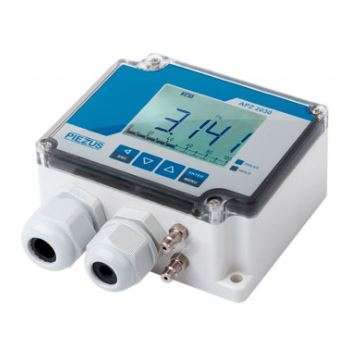

Датчик-реле разности давления APZ-2030 (преобразователь дифференциального давления с аналоговыми и релейными выходами) для вентиляции и кондиционирования предназначен для работы в системах контроля, защиты, сигнализации и управления на установках и объектах теплоэнергетического комплекса, в системах кондиционирования воздуха, в различных отраслях промышленности и жилищно-коммунальном хозяйстве (ЖКХ). Режим работы — непрерывный круглосуточный.
Межповерочный интервал (МПИ)- 5 лет.
Стоимость датчика-реле давления APZ-2030 зависит от исполнения, диапазона измерения, дополнительных опций и других ценообразующих факторов (см. форму-код заказа датчика APZ-2030 (опросный лист), как купить, заказать).
Цена датчика-реле давления APZ-2030 высылается по запросу.
Конкретные условия и цены, а также наличие на складе (или срок изготовления) преобразователей APZ-5450 (датчиков давления) уточняйте у менеджеров.
Датчик-реле разности давления APZ-2030-ДД выполняет следующие основные функции:
– пропорциональное линейное преобразование измеряемого дифференциального (разности/перепада) давления на входах в выходные нормированные сигналы напряжения 0…10 В и тока 4…20 мА;
– сравнение текущего значения параметра измеренного давления с установленными границами и выдача двух коммутационных сигналов при выходе контролируемого параметра за границы по установленному алгоритму режима работы (гистерезис или окно);
– отображение на встроенном цифровом дисплее текущего значения измеряемого давления (в выбранных единицах) и состояния дискретных выходов;
— мониторинг промышленных технологических линий;
— защита от замерзания теплообменников в зимнее время;
— контроль давления бойлера и формирование аварийного сигнала.
Наличие дисплея и кнопок управления позволяют оперативно производить все изменения настроек без демонтажа.
Пользователь может изменять заводские значения параметров в соответствии с условиями и целями эксплуатации прибора. Для выбора нужного алгоритма работы и установки значений параметров, выполняется программирование изделия при помощи кнопок, расположенных на лицевой панели.
Стандартная при изготовлении настройка следующая:
– изменение выходного сигнала: линейно возрастает пропорционально входному давлению;
– единица измерений давления – Па;
– режимы работы реле 1 – ОКНО;
– режимы работы реле 2 – ГИСТЕРЕЗИС;
– верхний уровень реле 1/уровень включения реле 2 – 67 %/75 % ДИ;
– нижний уровень реле 1/уровень отключения реле 2 – 33 %/25 % ДИ;
– время задержки включения реле (установленный параметр действует одновременно для двух реле) – 0 мс.
Область применения датчиков-реле разности давления APZ-2030 – современные системы отопления, вентиляции и кондиционирования воздуха (HVAC/R):
– мониторинг потоков в вентиляционных каналах;
– управление вытяжными и нагнетательными вентиляторами в воздуховодах;
– измерения перепада давления на фильтрах;
– контроль давления воздуха в чистых помещениях;
– управление притоком воздуха и заслонками, защищающими от возгорания;
– защита от перегрева вентиляционных нагревателей;
– мониторинг аварийных ситуаций в системах HVAC.
Технические характеристики датчика-реле разности давления APZ-2030 для систем вентиляции и кондиционирования
Условия эксплуатации датчика-реле давления APZ-2030, параметры рабочей и окружающей среды
Датчик-реле давления APZ-2030 предназначен для эксплуатации в условиях:
− закрытые взрывобезопасные помещения без агрессивных паров и газов;
– температура окружающей среды, Тос, от -10 до +50 °С;
– температура измеряемой среды, Тис, от -5 до +65 °С;
– атмосферное давление от 84 до 106,7 кПа.
Измеряемая среда: воздух, негорючие и неагрессивные газы.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931 (высота над уровнем моря не более 1000 м).
По устойчивости к механическим воздействиям при эксплуатации датчик (преобразователь) давления APZ-2030 соответствует группе исполнения N2 по ГОСТ Р 52931.
Эксплуатационные ограничения:
– среда измерений для прибора не должна содержать кристаллизующихся примесей, загрязнений и пыли;
– среда измерений не должна содержать горючие и агрессивные газы или жидкости.
Попадание влаги внутрь корпуса не допускается.
Диапазоны датчика-реле разности давления APZ-2030
Рабочий диапазон датчика-реле разности давления APZ-2030 может перенастраиваться в широких пределах при помощи кнопок на лицевой панели. Базовые и устанавливаемые диапазоны указаны в следующей таблице
| Диапазоны базовые, Па | -500…+500 | -100…+2000 | 0…7000 |
| Диапазоны устанавливаемые, Па | -100…+100 -200…+200 0…100 0…200 0…500 |
-100…+100 0…100 0…200 0…500 0…1000 0…2000 |
0…1000 0…1500 0…2000 0…3000 0…5000 |
| Давление перегрузки, кПа | ±10 | ±30 | ±80 |
| Давление разрыва, кПа | ±20 | ±40 | ±100 |
Выходные сигналы датчика-реле разности давления APZ-2030
Аналоговые выходы датчика-реле разности давления APZ-2030
| Количество измерительных каналов | 2 |
| Параметр выходного сигнала – напряжение (3-проводный) / сопротивление нагрузки | 0…10 В/≥10 кОм |
| Параметр выходного сигнала – ток (3-проводный) / сопротивление нагрузки |
4…20 мА/≤500 Ом |
Релейные выходы датчика-реле разности давления APZ-2030
| Количество релейных выходов | 2 (независимые) |
| Тип коммутирующего механического контакта | перекидной (НЗ и НР) |
| Максимальное коммутируемое напряжение | 250 В (AC)/30 В (DC) |
| Максимальный коммутируемый ток (тип кон- тактов) |
5 А (НР)/3 A (НЗ) |
| Коммутируемые сигналы на активной нагрузке: постоянный ток при напряжении 30 В переменный ток при напряжении 250 В |
5 А (НР)/3 A (НЗ) 5 А (НР)/3 A (НЗ) |
| Уставка срабатывания (программируется), % от рабочего диапазона измерений | 0…100 |
| Режимы работы реле (программируются) | гистерезис/окно |
| Точность переключения выходов реле | ±0,7% |
Прибор оснащен дисплеем, имеющим подсветку, основные пара- метры которого указаны в таблице 3.
Параметры дисплея (индикатора) датчика-реле перепада давления APZ-2030
| Диапазон отображаемых цифровых значений | -19999…+19999 |
| Высота основной/вспомогательной строки | 15/7 мм |
| Дополнительная погрешность отображаемой величины | 0,1% ДИ ± единица младшего разряда, выраженная в % от ДИ |
| Время установления показаний, не более | 0,2 с |
Дисплей имеет подсветку.
Габаритные и монтажно-присоединительные размеры датчика-реле давления APZ-2030
Габаритные размеры датчика-реле давления APZ-2030
| Штуцер | латунь |
| Материал трубки | силиконовая резина |
| Мембрана | кремний |
| Контактирующие с измеряемой средой части | мембрана, штуцеры, трубка |
| Механическое присоединение | штуцер «елочка» под трубку с внутренним диаметром 4 мм |
| Электрическое присоединение | >кабельный ввод M16x1,5 – питание и выходной сигнал (диаметр кабеля 6…10 мм); >кабельный ввод M20x1,5 – коммутационные линии (диаметр кабеля 7…12,5 мм) |
| Материал корпуса/крышки | ABS/поликарбонат |
| Степень защиты изделия по ГОСТ 14254 | IP66 |
| Габаритные размеры, мм, не более | 106×91×44 |
| Масса изделия, не более | 0,25 кг |
| Установочное положение | вертикальное настенное крепление штуцерами вниз |
Форма записи обозначения при заказе датчика-реле разности давления APZ-2030 (АПЗ-2030)
Для оптимального подбора нужного исполнения датчиков-реле разности давления APZ-2030 (АПЗ-2030), в наибольшей степени соответствующих потребностям конкретного заказчика, и в целях избежания ошибок при подборе, при оформлении заказа на датчик давления APZ-2030* рекомендуется заполнение опросного листа, ссылка на скачивание опросного листа oprosnyj-list-apz-dd.
Опросный лист можно заполнить в электронном виде, или же распечатать и заполнить потом от руки.
При выборе параметра из имеющихся в списке поставьте напротив него отметку, в случае отсутствия такового — впишите своё значение в пустую строку.
*- Также можно заказать дополнительное оборудование для датчиков давления — монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы и т.д. и т.п. (см. ниже по тексту подробную информацию о вспомогательном и связанном оборудовании для преобразователей давления).
Возможные ошибки при оформлении заказа на датчики — преобразователи давления APZ-2030 c релейным выходом
Ввиду относительного многообразия исполнений, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на преобразователи — датчики давления APZ-2030 с релейным выходом, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разряжения (тяги), сенсор, манометр, электроконтактный дифманометр, перепадомер, напоромер (тягомер) с унифицированным токовым выходным сигналом и т.п.
— орфографические ошибки, опечатки: APZ2030, APZ-3020 (это другая модель), АПЗ-2030, АПЗ2030 и т.п.;.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: differential pressure sensor switch for ventilation and conditioning systems APZ-2030, differential pressure transmitter with relay output APZ-2030, apz-2030 datchik-rele raznosti davleniya, ФЗЯ-2030 (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики давления с релейным выходом APZ-2030 (электроконтактные дифманометры), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе в Москве).
Техническая документация на датчик-реле разности давления APZ-2030 для систем вентиляции и кондиционирования:
см. Карта заказа APZ-2030 датчик-реле разности давления для систем вентиляции и кондиционирования (скачать опросный лист oprosnyj-list-apz-dd).
см. Технические характеристики APZ-2030 датчик-реле разности давления для систем вентиляции и кондиционирования (Тех.описание).
см. Руководство по эксплуатации APZ-2030 датчик-реле разности давления для систем вентиляции и кондиционирования.
см. Методика поверки APZ-2030 датчик-реле разности давления для систем вентиляции и кондиционирования.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Дополнительное оборудование для датчиков-реле/сигнализаторов дифференциального давления
Присоединение к процессу (подвод давления на вход прибора):
Внимание! датчик-реле дифференциального (разности, перепада) давления имеет два присоединительных монтажных штуцера, поэтому всю подводящую арматуру необходимо заказывать в двух комплектах (на плюсовую и минусовую линию подвода соответственно).
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса на плюсовую линию, минусовая присоединяется медной трубкой).
Импульсные трубки (обычно медная трубка D=6,8,10 мм под развальцовку (гайка), пайку (ниппель) или с присоединителями-фитингами), капиллярные линии (КЛ) рекомендуется использовать только на чистых средах (из-за возможности забивки трубок малого диаметра до 4мм).
Краны манометровые (при Рраб до 16/25бар) или клапаны/клапанные блоки (при Рраб свыше 2,5МПа).
Комплект монтажных (КМЧ(скоба, кронштейн)) и присоединительных (КПЧ) частей.
Переходники (из стали, латуни, нержавейки), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004
(возможна квалифицированная сборка системы «разделитель — рукав — датчик», исключающая попадание воздуха, с заполнением разделительной жидкостью (тип жидкости подбирается исходя из температуры и возможности контакта с измеряемой средой (актуально для пищевых и гигиенических производств)).
На выходе из прибора перепада (разности) давл.:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Исполнительные устройства и механизмы: клапана электромагнитные (соленоидные) и запорно-регулирующие КЗР.
Кабель и провода монтажные (сигнальные и силовые).
