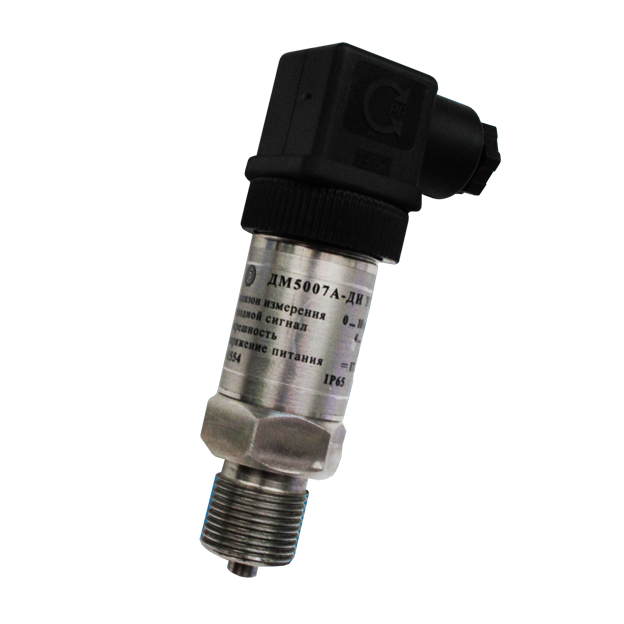

Однопредельные общепромышленные преобразователи — датчики давления ДМ5007 и ДМ5007А предназначены для работы в системах автоматического управления, контроля и регулирования производственных процессов с целью преобразования абсолютного давления (ДА) избыточного давления (ДИ), разрежения (ДВ), избыточного давления-разрежения (ДИВ) неагрессивных некристаллизующихся жидких и газообразных сред, в т.ч. кислорода О2, в унифицированный выходной сигнал постоянного тока.
Преобразователи — датчики давления ДМ5007 и ДМ5007А имеют общепромышленное исполнение (без взрывозащиты Ех) и предназначены для применения во взрывобезопасных зонах.
См. также взрывозащищенные датчики давления ДМ5007Ех, ДМ5007АЕх.
Преобразователи давления ДМ5007А предназначены для эксплуатации на объектах атомной энергетики (ОАЭ) — атомных электростанциях (АЭС) и др.
Гарантийный срок эксплуатации – 36 месяцев со дня ввода датчиков в эксплуатацию.
Средний срок службы — 8 лет.
Стоимость датчика давления ДМ5007, ДМ5007А зависит от модификации, исполнения, общего объема заказа и других ценообразующих факторов (см. форму заказа ДМ5007, ДМ5007А, как заказать, купить).
Оптовая цена датчика ДМ5007 (базового исполнения) — от 4150 руб.*
*Цена преобразователя ДМ5007 указана без НДС=20%, конкретные условия и цены, как заказать (купить) датчик давления ДМ5007, ДМ5007А, а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики датчиков давления ДМ5007, ДМ5007А
Устройство и работа ДМ5007, ДМ5007А
Датчики давления ДМ5007, ДМ5007А общепромышленные состоят из корпуса, мембранного тензопреобразователя и электронного преобразователя.
Напряжение питания поступает на вход блока защиты, который предотвращает выход из строя датчика при неправильной полярности напряжения питания. С выхода блока защиты напряжение поступает на вход стабилизатора тока, предназначенного для ограничения тока потребления датчика.
В цепь питания тензопреобразователя, представляющего собой тензорезистивный мост, включен генератор тока, управляемый блоком температурной компенсации.
Подаваемое давление воздействует через мембрану на тензорезистивный мост, изменяя его сопротивление. В результате этого воздействия на выходе тензорезистивного моста формируется сигнал напряжения U пропорционально давлению. Этот сигнал усиливается усилителем и далее преобразуется в ток.
Условия эксплуатации и параметры рабочей среды датчиков давления ДМ5007, ДМ5007А
По устойчивости к воздействию температуры и влажности окружающего воздуха общепромышленные датчики давления ДМ5007, ДМ5007-А соответствуют группе С2 по ГОСТ Р 52931-2008 и имеют исполнение У категорию 2 по ГОСТ 15150-69, для работы при температуре:
— от минус 40 до плюс 50С (базовое исполнение);
— от минус 40 до плюс 70С.
По устойчивости к воздействию атмосферного давления датчики соответствуют группе Р1 по ГОСТ Р 52931-2008.
Датчики устойчивы к воздействию относительной влажности окружающего воздуха до 100 % при температуре 25 °С.
Датчики выдерживают воздействие вибрации с частотой до 100 Гц и амплитудой до 2,5 мм.
Датчики являются прочными и устойчивыми к воздействию механических ударов со значением пикового ударного ускорения 10 g и частотой от 50 до 80 уд/мин с общим числом ударов – 1000.
Преобразователи ДМ-5007 выдерживают без повреждений в течение 1 мин обрыв или короткое замыкание в цепи нагрузки и смену знака напряжения питания.
Датчики устойчивы к электромагнитным помехам, относятся к оборудованию класса А по ГОСТ Р 51522-99.
Датчики, поставляемые на ОАЭ, по устойчивости к электромагнитным помехам дополнительно соответствуют IV группе исполнения при оценке качества функционирования по критерию В ГОСТ Р 50746.
Измеряемые среды для ДМ5007, ДМ5007А — неагрессивные, некристаллизующиеся жидкости, газы и пары, в т.ч. кислород О2.
По защищенности от воздействия окружающей среды датчики в соответствии с ГОСТ Р 52931-2008 имеют исполнения:
— защищенное от проникновения внутрь внешних твердых предметов (пыли) и воды, по степени пылеводозащиты IP65 по ГОСТ 14254-94,
— по устойчивости к воздействию агрессивных сред — обыкновенное.
Диапазоны показаний преобразователей давления ДМ5007, ДМ5007А
| Условное обозначение модификации и исполнения датчика давления | Верхний предел измерений давления | |
| кПа | МПа | |
| Преобразователи избыточного давления ДМ5007-ДИ ДМ5007А-ДИ | 10; 16; 25; 60; 63; 100; 160; 250; 400; 600; 630 |
0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10; 16; 25; 40; 60; 63; 100; 160; 250 |
| Преобразователи абсолютного давления ДМ5007А-ДА | 600, 630 | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10; 16 |
| Преобразователи вакуумметрического давления ДМ5007А-ДВ | 10; 16; 25; 40; 60; 100 | |
| Преобразователи давления-разрежения ДМ5007А-ДВИ | Разрежения: 100 | Избыточного давления: 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
| Примечания По требованию заказчика датчики ДМ-5007, ДМ-5007А могут быть изготовлены в следующих единицах измерения: кПа, кгс/см2, бар, мм рт. ст., мм вод. ст., атм. |
||
Пределы допускаемой основной погрешности датчиков ДМ5007, ДМ5007А, выраженные в процентах от диапазона измерений или верхнего предела измерений: ± 0,25; ± 0,5; ±1,0 (классы точности).
Датчики остаются прочными и герметичными при воздействие давлений, указанных в таблице 3, в течение 15 мин.
| Верхний предел измерений, МПа (кгс/см2) | Испытательное давление, % верхнего предела измерений |
| До 10 (100) включ. Св. 10 (100) до 60 (600) включ. Св. 60 (600) до 250 (2500) включ. |
125 115 110 |
Выходные сигналы и электротехнические параметры ДМ5007, ДМ5007А
Выходной сигнал датчиков давления ДМ5007, ДМ5007А — постоянный ток:
– от 4 до 20 мА (двухпроводная линия связи);
– от 0 до 5 мА (трехпроводная линия связи).
Преобразователи ДМ-5007, ДМ5007-А имеют линейно возрастающую характеристику выходного сигнала.
Сопротивление нагрузки приборов:
с выходным сигналом 4-20 мА — от 0,2 до 1000 Ом
с выходным сигналом 0-5 мА — от 0,2 до 2500 Ом
Напряжение питания: 17-42 В.
Потребляемая мощность датчиков ДМ5007, ДМ5007А:
выходной сигнал (4-20 )мА не более 0,85 ВА;
выходной сигнал (0-5) мА не более 0,36 ВА.
Габаритные и монтажно-присоединительные размеры датчиков давления ДМ5007, ДМ5007А
Материал корпуса и мембраны — нержавеющая сталь
Приборы изготавливаются с резьбой присоединительного штуцера М20х1,5-8g
Масса приборов — не более 0,35 кг.
Габаритные размеры датчиков ДМ5007-ДИ
Габаритные размеры датчиков ДМ5007А-ДИ, ДА, ДВИ
Поверка преобразователей ДМ5007, ДМ5007А
1. Поверка
-//- — по умолчанию приборы при выпуске из производства поверяются метрологической службой, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
ЦСМ — по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой.
2. Пломбировка
-//- — по умолчанию приборы поставляются без пломбы.
Пл — пломбирование приборов производится по требованию заказчика.
Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 1997-89
Межповерочный интервал (МПИ) датчиков давления ДМ5007, ДМ5007А
2 года — для датчиков с пределом допускаемой основной основной погрешности ±0,25%;
3 года — для датчиков с пределом допускаемой основной основной погрешности ±0,5%;
Возможные ошибки вариантов записи обозначения при оформлении заказа:
Варианты латинских транслитераций и ошибки раскладки клавиатуры: ДМ5007 и т.п.
Форма записи условного обозначения при заказе датчиков давления ДМ5007, ДМ5007А
Для того, чтобы заказать (купить) датчик давления ДМ5007, ДМ5007А, нужно оформить заявку в соответствии с приведенной ниже установленной формой (структурой) записи условного обозначения преобразователя при заказе.
Форма (структура) заказа датчика избыточного давления ДМ5007
| Тип прибора | ДМ5007-ДИ | Датчик избыточного давления |
| Климатическое исполнение | У2 | |
| Верхнее значение диапазона показаний | 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; | |
| Единица измерения | кгс/см2 кПа МПа и др. |
|
| Предел допускаемой основной погрешности | ± 0,5% | |
| Степень защиты | IP65 | |
| Код выходного сигнала | 05 | (0-5) мА |
| Температура окружающей среды | (-40+50)С | |
| Измеряемая среда | -//- (базовое) Кис |
|
| Резьба штуцера | M20x1.5-8g (базовое) G1/2-B R1/2 |
|
| Дополнительные требования | Обезж. Э Табл. ЦСМ |
Обезжиривание Экспортное исполнение Табличка Поверка ЦСМ |
Пример обозначения преобразователя при заказе: ДМ5007-ДИ — 1 МPа — 42 — 0,25 — Кис — G1/2 — ЦСМ
Форма (структура) заказа датчика ДМ5007А (преобразователя атомного исполнения)
| Тип прибора | ДМ5007А-ДИ ДМ5007А-ДА ДМ5007А-ДВ ДМ5007А-ДВИ |
Датчик избыточного давления Датчик абсолютного давления Датчик разрежения (вакуумметрического давления) Датчик избыточного давления-разрежения |
| Климатическое исполнение | У2 | |
| Верхнее значение диапазона показаний | см. таблицу выше по тексту | |
| Единица измерения | кгс/см2 кПа МПа и др. |
|
| Предел допускаемой основной погрешности (класс точности) | ± 0,5% ± 0,25% |
|
| Степень пылеводозащиты | IP65 | |
| Код выходного сигнала | 05 42 |
(0-5) мА (4-20) мА |
| Температура окружающей среды | (-40+50)С (базовое) (-55+70)С |
|
| Измеряемая среда | -//- (базовое) кислород (Кис) |
|
| Резьба присоединительного штуцера | M20x1.5-8g (базовое) G1/2-B R1/2 |
|
| Дополнительные требования (опции) | Обезж. Э Табл. ЦСМ |
Обезжиривание Экспортное исполнение Табличка Поверка ЦСМ |
Пример обозначения преобразователя при заказе: ДМ5007А-ДИ — 1 МPа — 42 — 0,25 — Кис — G1/2 — ЦСМ.
Также можно заказать дополнительное оборудование для датчиков давления — монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы и т.д. и т.п. (см. ниже по тексту подробную информацию о вспомогательном и связанном оборудовании для преобразователей давления).
Возможные ошибки при оформлении заказа на преобразователи давления ДМ-5007, ДМ-5007-А
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на общепромышленные преобразователи давления ДМ-5007, ДМ-5007-А, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разряжения (тяги), сенсор, реле, электрический манометр напоромер (тягомер), регистратор, регулятор, пневмодатчик, пневмометр, пневмопреобразователь, пневмосигнализатор и т.п.
— орфографические ошибки и неправильные обозначения модели: КВД ДМ-5007А, МД5007, ДМ507, и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure gauge DM5007, pressure transducer DM5007-A, pressure sensor, dm5007 dm5007a datchiki davleniya obshchepromyshlennye, LV5007, LV5007F (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователь ДМ-5007(А) , не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, класс точности, вид соединителя, исполнения: климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование.
Техническая документация на датчик (преобразователь) давления ДМ5007, ДМ5007А:
см. Карта заказа ДМ5007, ДМ5007А датчик давления общепромышленный (скачать опросный лист).
см. Технические характеристики ДМ5007, ДМ5007А датчик давления общепромышленный (Тех.описание).
см. Руководство по эксплуатации ДМ5007, ДМ5007А датчик давления общепромышленный.
см. Методика поверки ДМ5007, ДМ5007А датчик давления общепромышленный.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) ПД, технический паспорт ПД, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Дополнительное оборудование и арматура для датчиков давления измерительных ДМ-5007, -5007-А и других ПД
I. Присоединение к процессу (подвод измеряемой среды на вход прибора ПД):
1. Монтажная арматура: отборные устройства(ОУ) и закладные конструкции (ЗК): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии), манифольды.
2. Краны манометровые (до 16бар) или клапаны/клапанные блоки (свыше 1,6МПа), клапаны нажимные, предохранительные; краны высокого давления КВД.
3. Прокладки/уплотнения медные, фторопластовые, паронитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов, дроссели), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР, универсальные СКУР-100/250.
Внимание — для приборов измеряющих дифференциальное (разность, перепад) давление (дифманометры — перепадомеры, расходомеры, уровнемеры) необходимо предусмотреть двойной комплект присоединительных частей — КПЧ (для подключения к «плюсовой» и «минусовой» камере соответственно).
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: индикаторы-измерители, регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. Пульты или коммуникаторы (для настройки параметров, калибровки, выбора режимов работы), модемы, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
