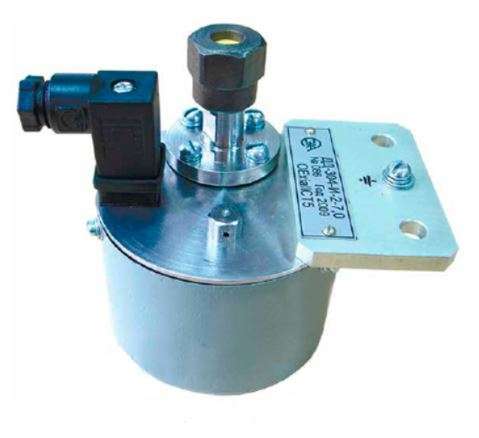

Датчики давления ДД-304-И, ДД-304-Д-Exi

Датчики давления ДД-304-И, ДД-304-Д-Exi (преобразователи измерительные) предназначены для преобразования избыточного давления (ДИ) и перепада/разности давлений (ДД) некристаллизующихся, не загустевающих, не выпадающих в осадок жидких и газообразных сред в стандартный электрический выходной сигнал постоянного тока 4…20 мА.

Область применения датчиков давления ДД-304-И, ДД-304-Д-Exi – системы автоматического контроля, регулирования и управления технологическими процессами (АСУ ТП) в химической, нефтехимической, пищевой, медицинской и других отраслях промышленности.

Датчики давления ДД-304 соответствуют требованиям «Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).

Датчики давления ДД-304 выполнены с видом взрывозащиты 0ExiaIICT5Х и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 ПУЭ, гл. 3.4 ПТЭЭП и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.

Датчики ДД-304 выпускаются в исполнениях согласно следующей таблице.

*Верхнее значение диапазона измерений определяется типом чувствительного элемента, применяемого в данной модификации датчика. Конкретный диапазон измерений от 0 до Рк оговаривается при заказе. Если конкретный диапазон измерений не оговорен при заказе, то датчик по умолчанию настраивается на диапазон измерений с верхним значением по таблице.

Стоимость датчика давления ДД-304-И/Д-Exi зависит от исполнения и верхнего предела измерения давления (см. таблицу выше), дополнительных опций, общего объема заказа и других ценообразующих факторов.
Цена датчика давления ДД-304-И, ДД-304-Д-Exi высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) датчик (преобразователь) давления ДД-304-И, ДД-304-Д-Exi, а также наличие на складе (или срок изготовления/производства) преобразователей уточняйте у менеджеров.

Технические характеристики датчиков давления ДД-304-И, ДД-304-Д-Exi

Устройство и работа

Принцип действия датчиков давления ДД-304-И, ДД-304-Д-Exi заключается в преобразовании входного сигнала (давления или перепада давлений) чувствительным элементом в электрический сигнал, пропорциональный измеряемому давлению (разности давлений) с последующим преобразованием его с помощью электронной схемы в стандартный выходной токовый сигнал 4…20 мА.

Параметры контролируемой среды:

— температура измеряемой среды (Тис) от 0 до 50 °С;
— агрессивность среды не должна превышать химическую стойкость материалов, указанных в таблице исполнений выше.
— датчики не могут использоваться для работы с жидкостями, кристаллизующимися, загустевающими или выпадающими в осадок в условиях эксплуатации.

Датчики имеют степень защиты от проникновения твердых тел и воды IP54 по ГОСТ 14254.

Условия эксплуатации:

— температура окружающего воздуха (Тос) — от минус 40 до плюс 60 °С.
— относительная влажность — (95 ± 3) % при 35 °С и более низких температурах без конденсации влаги.

Рабочее положение датчика – кожух снизу, оси штуцеров в вертикальной плоскости с отклонением до 5°.

Крепление датчиков осуществляется за кронштейн болтами М6 х 20, входящими в комплект поставки.

Подключение линий контролируемой среды осуществляется трубками с наружным диаметром 6 мм. Ниппели изготовлены из нержавеющей стали 12Х18Н10Т.

Электромонтаж выполняют кабелем МКШ 2х0,35 мм2.

Максимальное давление (перепад давлений) для датчиков, кгс/см2, не более:

ДД-304-Д-1-1,0; ДД-304-Д-2-1,0, ДД-304-И-1-1,0, ДД-304-И-2-1,0 — 3,0

ДД-304-Д-1-2,0; ДД-304-Д-2-2,0, ДД-304-И-1-2,0, ДД-304-И-2-2,0 — 4,0

ДД-304-Д-1-7,0; ДД-304-Д-2-7,0, ДД-304-И-1-7,0, ДД-304-И-2-7,0..14,0

ДД-304-Д-1-17,0; ДД-304-Д-2-17,0, ДД-304-И-1-17,0, ДД-304-И-2-17,0..34,0

Характеристики электрических цепей:

— питание датчика – по двухпроводной сигнальной линии (выходному кабелю);
— напряжение питания постоянного тока, В 20 ± 4;
— номинальное значение выходного тока при сопротивлении нагрузки 100 Ом ± 5 %, мА от 4 до 20;
— предельное сопротивление нагрузки, включая сопротивление линии связи, Ом, не более 220;
— вид нагрузки активная.

Электрические параметры:

— емкость, мкФ, не более 0,02;
— потребляемая мощность, Вт, не более 0,5.

Габаритные и монтажно-присоединительные размеры датчиков давления ДД-304И, ДД-303Д-Exi (преобразователей)

Масса датчика не более 0,6 кг.

Габаритные размеры датчика давления ДД-304-И-1

Габаритные размеры других исполнений преобразователей ДД304 высылаются по запросу.

Возможные ошибки при оформлении заказа на преобразователи давления ДД304-ДИ, ДД304-ДД-Ех

Ввиду  относительного многообразия моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на измерительные ДД304-ДИ, ДД304-ДД-Ех, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: преобразователь дифференциального давления, разрежения (тяги), сенсор, реле, электрический манометр вакуумметр мановакуумметр напоромер (тягомер), расходомер, уровнемер,  регистратор, регулятор, пневмодатчик, пневмометр, пневмопреобразователь, пневмосигнализатор, дифманометр, перепадомер, дифманометр,  и т.п.
— неправильные обозначения модели: ДД304-ДИ, ДД-304-ДД, ДД-304И, ДД-304Д, Д-304И, Д-304Д, ДД304И, ДД304Д, ПД304, ПД-304, ПДИ-304, ПДД-304Ех, ДД-ЗОЧ-И, ДД-ЗОЧ-Д (замена цифр 3, 0, 4 на буквы З, О, Ч) и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: pressure gauge DD-304-I-Ex, DD-304-D-Exi, pressure transducer, pressure sensor DD-304, datchiki davleniya dd-304-i dd-304-d-exi, LL-304-B, LL-304-L (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи ДД304, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, класс точности, вид соединителя, исполнения: климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).

Техническая документация на датчики давления ДД-304-И, ДД-304-Д-Exi
см. Карта заказа ДД-304-И, ДД-304-Д-Exi датчик давления (скачать опросный лист).
см. Технические характеристики ДД-304-И, ДД-304-Д-Exi датчик давления (Тех.описание).
см. Руководство по эксплуатации ДД-304-И, ДД-304-Д-Exi датчик давления.
см. Методика поверки ДД-304-И, ДД-304-Д-Exi датчик давления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) преобразователя давления (ПД), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ПД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Дополнительное оборудование для датчиков-преобразователей давления (ПД ДИ, ДВ, ДИВ, ДД, ДА, ГД)

I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР.

II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. HART-коммуникатор (для настройки параметров, калибровки, выбора режимов работы), HART-модем, конфигурационное программное обеспечение ПО.

III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
