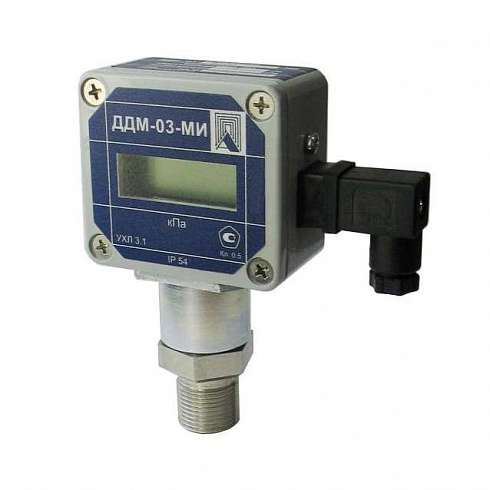

ДДМ-03-МИ, ДДМ-03-МИ-02 датчики давления

Микропроцессорные многодиапазонные датчики давления ДДМ-03-МИ, ДДМ-03-МИ-02 (преобразователи)  с индикацией предназначены для преобразования избыточного давления (ДИ), абсолютного (ДА), разрежения (ДВ), давления-разрежения (ДИВ), разности/перепада давлений (ДД) воздуха, природного газа и неагрессивных жидкостей в стандартный токовый сигнал 4…20мА и отображения текущего значения на цифровом табло.

Датчики давления ДДМ-03-МИ(Ех) предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами (АСУ ТП) в различных отраслях промышленности, в том числе для применения во взрывоопасных производствах (исполнение Ех) в теплоэнергетике, газовом хозяйстве, системах вентиляции.

Датчики давления ДДМ-03-МИ — трехдиапазонные, с индикатором, возможно взрывозащищенное исполнение ДДМ-03-МИ-Ех.
Датчики давления ДДМ-03-МИ-02 — трехдиапазонные, двухпроводные, без индикатора, только общепромышленное исполнение. Сняты с производства!

См. тех.описание датчиков ДДМ-03-МИ (с индикатором).
См. тех. описание датчиков ДДМ-03-МИ-02 (двухпроводных, без индикации).

Отличительные особенности и преимущества датчиков давления ДДМ-03-МИ(-02):

— настроенные и откалиброванные 3 диапазона измерения (многопредельные трехдиапазонные датчики),
— индикация текущего значения измеряемого давления на цифровом табло,
— повышенная точность измерения,
— возможность позиционирования датчика дифференциального давления ДД с помощью вращающейся головки,
— межповерочный интервал (МПИ) 2 года.

Датчики давления ДДМ-03-МИ-ДИ/ДВ/ДИВ/ДА/ДД

Датчики давления ДДМ-03-МИ состоят из интегрального чувствительного элемента (ЧЭ), установленного в собственном корпусе со штуцером для подачи давления в рабочую полость.
В корпусе датчика установлены печатная плата с элементами электрической схемы, разъем для внешнего подключения (DIN43650/А).

Крепление датчика ДДМ-03-МИ-ДИ/ДВ/ДИВ/ДА/ДД на объекте производится непосредственно на трубопроводе с помощью штуцера М20х1,5 (S=27). Крепление датчика ДД на объекте производится путем соединения сваркой к входным ниппелям вентильного блока диаметром 14 мм или если датчик поставлен без вентильного блока — путем соединения к входным каналам датчика с резьбой М10х1(внутренняя резьба) или М22х1,5(наружная резьба) — использовать комплект монтажных частей КМЧ-1- заказывается отдельно.

Контролируемое давление воспринимается ЧЭ и преобразуется им в электрические сигналы, пропорциональные контролируемому давлению.
Сигналы с выхода ЧЭ поступают в дифференциальный усилитель, где происходит формирование выходного сигнала в виде постоянного напряжения 0 В
– 1,6 В.
Преобразователь ПНТ преобразует сигнал с ДУ до нормализованной величины 4…20мА.

Типы датчиков давления ДДМ-03-МИ в зависимости от исполнения по взрывозащите:

— ДДМ-03-МИ — трехпредельные датчики с индикатором общепромышленного исполнения (для применения во взрывобезопасных зонах);
— ДДМ-03-МИ-Ех  – 3-х предельные датчики с индикатором взрывозащищенного искробезопасного исполнения Exia с маркировкой «0Exia IIAT5 Х».

Стоимость (цена) датчиков давления ДДМ-03-МИ и ценообразующие факторы

Стоимость (цена) датчика давления ДДМ-03-МИ зависит от модели, типа измеряемого давления, а также других ценообразующих факторов (см. также форму заказа ДДМ-03-МИ, как выбрать, заказать, купить):

*- Все приведенные в данном подразделе цены на датчик давления ДДМ-03-МИ указаны исходя из мелкооптового заказа на базовое исполнение, без учета налога НДС=20%, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. Конкретные условия и цены, как заказать (купить) датчик давления ДДМ-03-МИ, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

Технические характеристики датчика давления ДДМ-03-МИ (преобразователя)

Модели и диапазоны измерения датчиков давления ДДМ-03-МИ

По согласованию сторон допускаются другие пределы измерения датчиков, отличные от приведенных в таблице.
При заказе  необходимо указывать тип измеряемой среды — газ или жидкость. Газовые датчики не допускаются для измерения давления жидких сред.
Поставка датчиков перепада давления ДДМ-03-ДД-МИ; ДДМ- 03-ДД-МИ-Ех возможна без вентильного блока или с вентильным блоком (нужное оговаривается при заказе).

Габаритные и монтажно-присоединительные размеры датчиков давления ДДМ-03-МИ(Ех)

Габаритные размеры датчиков давления ДДМ-03-МИ(Ех)

Комплектация при поставке преобразователей ДДМ-03-МИ

Стандартный комплект поставки преобразователей ДДМ-03-МИ отражен в следующей таблице:

*- КМЧ-2 позволяет устанавливать датчик от 0 до 360 градусов относительно наблюдателя для лучшей восприимчивости значений цифрового индикатора.

Форма записи условного обозначения при заказе датчиков давления ДДМ-03-МИ, ДДМ-03-МИ-Ех

Для того, чтобы заказать (купить) датчик давления ДДМ-03-МИ, ДДМ-03-МИ-Ех, нужно указать следующие данные при оформлении заявки:

— условное обозначение модели датчика ДДМ-03-МИ (см. таблицу характеристик моделей и диапазонов измерения выше по тексту);
— вид и параметры измеряемой среды (газ или жидкость). Газовые датчики не допускаются для измерения давления жидких сред!;
— потребность в вентильном блоке и КМЧ-2.

По согласованию сторон допускаются другие пределы измерения датчиков, отличные от приведенных в таблице выше.

Поставка датчиков перепада давления ДДМ-03-ДД-МИ; ДДМ- 03-ДД-МИ-Ех возможна без вентильного блока или с вентильным блоком (нужное оговаривается при заказе).

При необходимости также можно отдельно заказать другое дополнительное оборудование для датчиков давления — демпферы, переходники, бобышки и т.д. и т.п. (см. ниже подробнее о дополнительном оборудовании для преобразователей давления).

ДДМ-03-МИ-02 датчик давления двухпроводной

Внимание! Датчики ДДМ-03-МИ-02 сняты с производства.

Двухпроводной датчик давления ДДМ-03-МИ-02 предназначен для преобразования избыточного давления (ДИ), абсолютного (ДА), вакуумметрического давления (ДВ), избыточного давления и разрежения (ДИВ), дифференциального давления (ДД) в стандартный токовый сигнал 4…20мА. Без индикатора. Исполнение общепромышленное для применения во взрывобезопасных зонах.

Технические характеристики датчика давления ДДМ-03-МИ-02 (преобразователя)

Исполнения (модели) датчика ДДМ-03-МИ-02

Возможные ошибки при оформлении заказа на трехпредельные искрозащищенные преобразователи давления с индикатором ДДМ03-М-И, ДДМ-03МИ-Ex

Ввиду  относительного многообразия моделей, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на трехпредельные искрозащищенные преобразователи давления с индикатором ДДМ03-М-И, ДДМ-03МИ-Ex, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разряжения (тяги), сенсор, манометр, дифманометр, перепадомер, напоромер (тягомер) с унифицированным токовым выходным сигналом, пневмореле, регистратор, индикатор, детектор, сигнализатор  и т.п.
— ошибки в условном обозначении: ДДМ-03МИ, ДДМ03-МИ, ДДМ03МИ, ДДМ3-МИ, ДДМ-3МИ, ДДМ-03М, ДДМ3М, ДДМ-03-И, ДДМ-03И и т.п.;.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure sensors DDM-03-MI, pressure transducers DDM-03MI, ddm-03-mi datchiki davleniya, LLV-03-VB, LLV-03VB, LLV-03-VB-2 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на измерительные преобразователи — многодиапазонные датчики давления ДДМ-03МИ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа и т.п.) в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Срок-Качество-Наличие на складе.

Техническая документация на датчик давления ДДМ-03-МИ, ДДМ-03МИ-Ех:
см. Карта заказа ДДМ-03-МИ, ДДМ-03МИ-Ех датчик давления (скачать опросный лист).
см. Технические характеристики ДДМ-03-МИ, ДДМ-03МИ-Ех датчик давления (Тех.описание).
см. Руководство по эксплуатации ДДМ-03-МИ, ДДМ-03МИ-Ех датчик давления.
см. Методика поверки ДДМ-03-МИ, ДДМ-03МИ-Ех датчик давления.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) ПД, технический паспорт ПД, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.

Дополнительное оборудование для преобразователей давления (ПД)

I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники М/G/K нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).

II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.

III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пыле-влагозащитные шкафы и чехлы, применение спец. обогревателей.

см. подробнее про дополнительное/вспомогательное оборудование ПД
