Одно- или многопредельный датчик избыточного давления ДИД-01 (преобразователь) предназначен для непрерывных измерений избыточного давления (ИД) и преобразования значений измеряемого давления неагрессивных жидких и газообразных сред в унифицированный электрический выходной сигнал постоянного тока.
Модификации датчиков избыточного давления ДИД-01 отличаются друг от друга видами соединительных разъемов, присоединительными размерами, степенью защиты от проникновения воды — IP65 или IP68, а также другими характеристиками.
Верхние пределы измеряемого давления и предельные давления перегрузки (указаны в скобках): 0,1 (0,25); 0,25 (0,4); 0,4 (0,6); 0,6 (1,0); 1,0 (1,6); 1,6 (2,5); 2,5 (4,0); 4 (6,0); 6 (10,0); 10 (16); 16 (25); 25 (37,5); 40 (60,0); 60 (100); 100 (160) МПа.
Датчики давления ДИД-01 имеют общепромышленное исполнение без взрывозащиты Ех для работы во взрывобезопасных условиях.
Пломбировка датчиков давления ДИД-01 не предусмотрена.
Стоимость датчика давления ДИД-01 от одно- или многодиапазонного исполнения, класса точности (1…0,2%), резьбы присоединительного штуцера (стандартно М20х1,5, по заказу дюймовая G1/2), электрического присоединения (разъем DIN43650C или клеммная колодка), исполнения пылеводозащиты (стандартно IP65 или по заказу IP68), климатического исполнения (по умолчанию УХЛ**3.1), общего объема заказа и других ценообразующих факторов (форму заказа ДИД-01 см. ниже по тексту).
Цена датчика давления ДИД-01 высылается по запросу. *
* — Конкретные условия поставки и цены производителя, как заказать (купить) датчик ДИД-01 (преобразователь давления), а также наличие на складе (или срок изготовления / производства) — уточняйте у менеджеров.
Форма заказа датчика давления ДИД-01
* По умолчанию резьба штуцера датчика давления ДИД-01 М20х1,5, климатическое исполнение УХЛ**3.1, пылевлагозащита IP65.
В случае превышения температуры измеряемой жидкости значения 125 °С перед датчиком ДИД-01 рекомендуется устанавливать радиатор (приобретается отдельно).
Также можно заказать и другое дополнительное оборудование для датчиков — преобразователей давления — монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы, HART-коммуникатор (модем) и т.д. и т.п. (см. ниже по тексту подробная информация о вспомогательном оборудовании для преобразователей давления).
1. Технические характеристики датчика избыточного давления ДИД-01
1.1. Устройство и работа датчика избыточного давления ДИД-01

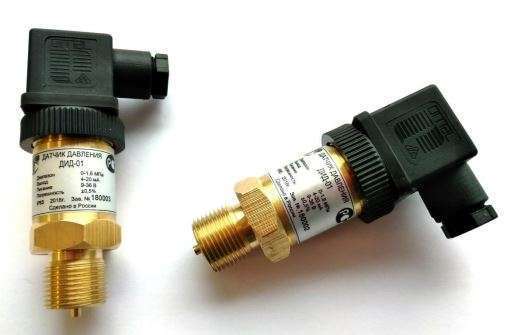

Конструктивно датчик избыточного давления ДИД-01 выполнен в цилиндрическом корпусе, на котором закреплена табличка с указанием параметров.
На одном торце датчика ДИД-01 расположен штуцер с резьбой М20х1,5-8g, ( по заказу G1/2), на другом – электрический соединитель разъём DIN43650C для подсоединения внешних электрических цепей.
Под крышкой блочной части разъёма датчика находится плата с корректорами «0» и «1» (диапазона).
Корректор «нуля» предназначен для подстройки выходного сигнала датчика при нулевом давлении измеряемой среды.
Корректор диапазона служит для подстройки выходного тока датчика на верхнем пределе давления измеряемой среды и используется только при настройке датчика на предприятии-изготовителе или при поверке.
В центре штуцера имеется отверстие для подвода измеряемой среды к тензопреобразователю, герметично встроенному в штуцер.
Во входной полости датчика расположен чувствительный элемент, на поверхности которого размещена тензочувствительная полупроводниковая схема.
Выходной сигнал тензомоста преобразуется с помощью электронного устройства в аналоговый выходной сигнал датчика
Принцип действия датчиков избыточного давления ДИД-01 основан на уравновешивании измеряемого давления силой упругой деформации тензорезистивного первичного преобразователя.
Датчики избыточного давления ДИД-01 состоят из тензопреобразователя и электронного устройства.
Электронное устройство представляет собой нормирующий преобразователь сигнала тензомоста в унифицированный выходной сигнал.
Измеряемое давление подается в камеру и воздействует на мембрану тензопреобразователя, вызывая ее прогиб и изменение сопротивления тензорезисторов.
Электрический сигнал, вызванный изменением сопротивления тензопреобразователя, передается в электронное устройство, которое преобразует его в унифицированный выходной сигнал в виде электрического тока.
Питание датчика ДИД-01 и вывод информационного сигнала осуществляется через разъем или клеммную колодку.
1.2. Основные метрологические характеристики датчика давления ДИД-01
| Параметр (характеристика) датчика давления ДИД-01 | Значение параметра (характеристики) |
| Верхние пределы измерений давления (ВПИ) 1) 2) для однопредельного исполнения, МПа | 0,1; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 |
| Пределы допускаемой основной приведенной (от диапазона измерений) погрешности (в диапазоне температур окружающей среды от +15 до +25 °С), % 3) | ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0 4) |
| Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий (от +15 до +25 °С), % /10 °С | ±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6 4) |
| Примечания: 1) Нижний предел измерений преобразователей ДИД-01 равен нулю. 2) Верхние пределы измерений давления у датчиков ДИД01 в многопредельном исполнении могут быть любые 4 последовательно расположенных предела однопредельного исполнения. 3) Вариация выходного сигнала не превышает значения допускаемой основной приведенной (от диапазона измерений) погрешности. 4) Конкретные значения приведены в Паспорте на датчики ДИД-01. |
|
1.3. Основные технические характеристики преобразователя давления ДИД-01
| Параметр (характеристика) преобразователя давления ДИД-01 | Значение параметра (характеристики) |
| Измеряемая среда | газ, жидкость или пар |
| Информативный параметр выходного сигнала силы постоянного тока, мА | от 0 до 5; от 0 до 20; от 4 до 20 |
| Параметры электрического питания: — диапазон напряжений постоянного тока, В — номинальное напряжение постоянного тока, В | от 9 до 36 36 |
| Условия эксплуатации: Температура окружающей среды (Тос), ºС Относительная влажность окружающей среды, % |
от +1 до +60; от -45 до +80; от -10 до +55 1) от 30 до 80 |
| Температура измеряемой среды (Тис), ºС | от -40 до +125 ° |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65/68 1) |
| Габаритные размеры преобразователя ДИД-01, мм, не более: (диаметр × ширина × длина) | 27×49×155 |
| Масса, кг, не более | 0,45 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 120000 |
| 1) В зависимости от исполнения. | |
1.4. Габаритные и монтажно-присоединительные размеры датчика ДИД-01 (преобразователя избыточного давления)
2. Возможные ошибки при оформлении заказа на многодиапазонные преобразователи давления ДИД01
Ввиду относительного многообразия исполнений (см. код заказа выше), сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на малогабаритные датчики — многодиапазонные преобразователи давления ДИД01, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разряжения (тяги), сенсор, манометр, дифманометр, перепадомер, напоромер (тягомер) с унифицированным токовым выходным сигналом, пневмореле, регистратор, индикатор, детектор, сигнализатор и т.п.
— опечатки, ошибки в условном обозначении: ДИД01, ДИД-1, ДИД1, ДИД-10, ДДИ-01, ИДД, Д-ИД-О1, ДД-01, ДИ-01, ДД01, ДИ01, ДИ-Д, ТИТ, ДИТ, ТИД и т.п.;.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: pressure sensor DID-01, datchik davleniya DID-01, LBL-01 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователь давления ДИД1, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, исполнения: климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа и т.п.) в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Срок-Качество-Наличие на складе.
Техническая документация на датчик избыточного давления ДИД-01:
см. Карта заказа ДИД-01 датчик избыточного давления малогабаритный (скачать опросный лист).
см. Технические характеристики ДИД-01 датчик избыточного давления малогабаритный (Тех.описание).
см. Руководство по эксплуатации ДИД-01 преобразователь избыточного давления малогабаритный.
см. Методика поверки ДИД-01 преобразователь давления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) преобразователя давления, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт прибора, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
