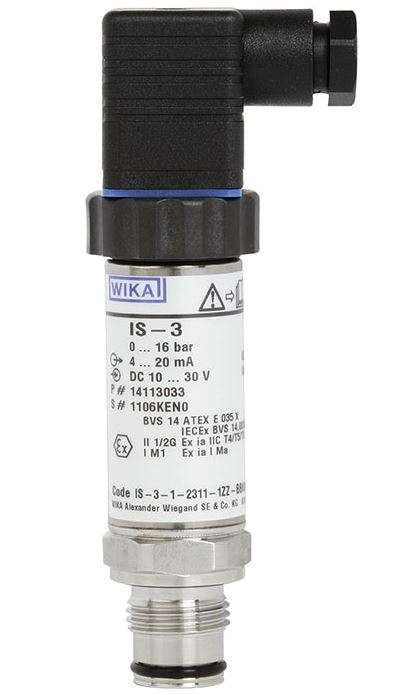

Датчик давления IS-3 создан для применения в таких областях, как химическая, нефтеперерабатывающая отрасли промышленности, нефть, природный газ, машиностроение.
1. Особенности и технические характеристика Датчика давления IS-3
| Диапазон измерений | от 0 … 0,1 до 0 … 6 000 бар |
| Разрешено к использованию в опасных зонах по ATEX и IECEx | |
| Подходит для SIL 2 согласно IEC 61508/IEC 61511 | |
Двухпроводное подключение датчика давления IS-3 — описание.
Двухпроводное подключение датчика серии IS-3 идеально подходит для использования в опасных зонах. Эти преобразователи давления — датчики IS-3 были специально разработаны для удовлетворения высоких требований, которые предъявляются в промышленности к измерительной технике, имеют разрешения АТЕХ и IECEx, с указанием класса надежности (SIL).
Датчики давления IS-3 выпускаются с диапазонами измерения до 6000 бар и подходят для применения в различных отраслях, как в общем машиностроении, так и в установках высокого давления.
Все детали датчика-преобразователя давления IS-3, контактирующие с измеряемой средой, сделаны из нержавеющей стали и имеют цельносварную конструкцию. Внутренние уплотняющие элементы, которые могут ограничить выбор измеряемой среды, не применяются. Надёжный и прочный корпус датчиков давления также изготовлен из нержавеющей стали и гарантирует степень защиты IP65. Прибор также может быть изготовлен в специальном исполнении со степенью защиты IP68.
Модели датчика давления с фронтальной мембраной подходят для измерения давления сильно вязких и загрязненных сред. Двухпроводное подключение датчика IS-3 обеспечивает безаварийное измерение давления.
Дополнительный полевой корпус преобразователя давления модели IS-3 позволяет использовать его в экстремальных и опасных условиях. Корпус преобразователя давления устойчив к воздействию кислот, щелочей, масел и растворителей. Особенностью данной модели преобразователя давления IS-3 является двухпроводное подключение датчика и наличие интегрированного в полевой корпус разъема, который дает возможность быстрого и простого соединения кабелей.
Питание искробезопасных исполнений датчика давления IS-3 лучше осуществлять через искробезопасный барьер. Модель искробезопасного барьера IS Barrier идеально подойдет для этого.
2. Погрешность Датчика давления IS-3
| Стандартно | ≤ ±0,50 % от ВПИ |
| Опционально | ≤ ±0,25 % от ВПИ |
3. Материалы, используемые при производстве Датчика давления IS-3
Части, контактирующие с измеряемой средой
— Диапазоны измерения ≤ 25 бар и ≤ 400 psi, технологическое присоединение G ½ B с открытой мембраной и G 1 B с
открытой мембраной: 316Ti
— Диапазоны измерения ≥ 40 … ≤ 1000 бар и ≥ 500 … ≤ 15000 psi: 316Ti и S13800
— Диапазоны измерения > 1000 бар: S13800
— Технологическое присоединение G 1 B с открытой мембраной, асептическое: 316L
— Диапазоны измерения ≤ 25 бар и ≤ 400 psi с технологическим присоединением с пневматическим портом для
опционального диапазона температур измеряемой среды: 316L и 316Ti
— Диапазоны измерения > 25 бар и > 400 psi с технологическим присоединением с пневматическим портом для
опционального диапазона температур измеряемой среды: 316L, 316Ti и S13800
Части, не контактирующие с измеряемой средой
— Корпус: нержавеющая сталь
— Угловой разъем DIN EN 175301-803 A: PA6
— Круглый разъем M12 x 1 регулируемый: PA6, нержавеющая сталь
— Круглый разъем M12 x 1 нерегулируемый: нержавеющая сталь
— Круглый разъем M16 x 0,75 регулируемый: PA6, нержавеющая сталь, никелированный цинк
— Круглый разъем M16 x 0,75 нерегулируемый: нержавеющая сталь, никелированный цинк
— Разъем байонетного типа регулируемый: PA6, нержавеющая сталь, никелированный алюминий
— Кабельный вывод IP67: PA6, нержавеющая сталь, никелированная латунь
— Кабельный вывод IP67 с защитной крышкой: нержавеющая сталь, PA66/6-FR
— Кабельный вывод IP68 с муфтой: нержавеющая сталь, никелированная латунь
— Кабельный вывод IP68: нержавеющая сталь
— Корпус полевого исполнения: нержавеющая сталь, никелированная латунь / нержавеющая сталь / PA
Заполняющая жидкость
— Версия без кислорода: Синтетическое масло
— Версия с кислородом: Галоидоуглеродное масло
— Приборы с диапазоном измерения > 25 бар [400 psi]: Сухая измерительная ячейка
Возможные ошибки при оформлении заказа на Датчик давления IS-3
Ввиду относительного многообразия модификаций и исполнений Датчика давления IS-3, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измеритель давления для опасных и агрессивных сред, измерительный преобразователь напора, разряжения (тяги), сенсор, индикатор, манометр, напоромер (тягомер) с унифицированным токовым выходным сигналом, регистратор, регулятор, прибор учета и т.д. и т.п.
— неправильные обозначения модели: ISS, ИС3, IS3 и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: The pressure sensor IS-3, datchik davleniya IS-3 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на Датчик давления IS-3 не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики и способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению «Цена–Качество–Срок поставки (наличие на складе).
