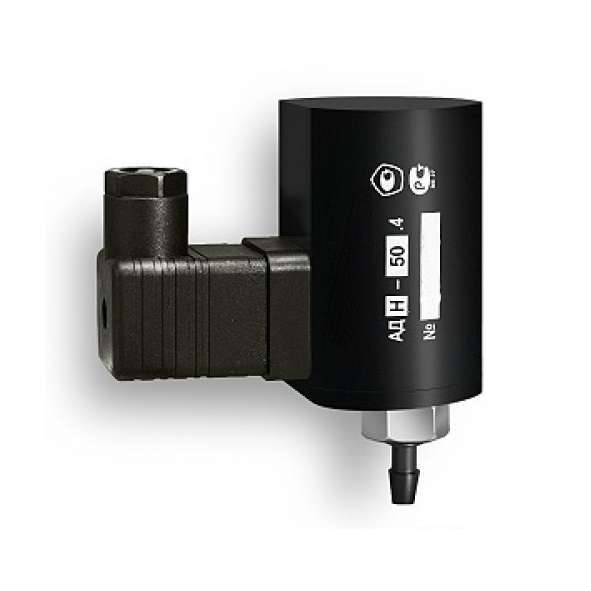

Многопредельные (многодиапазонные) преобразователи (измерители) давления АДН/АДР-хх.4 предназначены для:
— непрерывного измерения значения избыточного давления (АДН), вакуумметрического давления (разрежения) и давления-разрежения (АДР) воздуха, природных и других газов, неагрессивных к материалам контактирующих с измеряемой средой деталей (кремний, сталь) в диапазоне от -50 до 100кПа;
— формирования токового выходного сигнала 4…20мА.
Преобразователи изготавливаются в 2-х вариантах исполнения в зависимости от способа подключения:
АДН/АДР-хх.4.1 — подключение при помощи рукава,
АДН/АДР-хх.4.2 — резьбовое соединение М20х1,5.
Модели преобразователей давления АДН/АДР-хх.4:
— АДН-1.4.1; -1.4.2;
— АДР-1.4.1; -1.4.2;
— АДН-1,6.4.1; -1,6.4.2; -2.4.1; -2.4.2;
— АДР-2.4.1; -2.4.2;
— АДН-2,5.4.1; -2,5.4.2;
— АДР-2,5.4.1; -2,5.4.2;
— АДН-5.4.1; -5.4.2; -10.4.1; -10.4.2; -25.4.1; -25.4.2; -50.4.1; -50.4.2; -100.4.1; -100.4.2; -0,5.4.1;
— АДР-0,5.4.2; -0,125.4.1; -0,125.4.2; -0,25.4.1; -0,25.4.2; -5.4.1; -5.4.2; -10.4.1; -10.4.2; -25.4.1; -25.4.2; -50.4.1; -50.4.2
Области применения измерителей давления АДН-хх.4, АДР-хх.4
Преобразователи (измерители) давления АДН-хх.4, АДР-хх.4 применяются в автоматике газовых котлов и горелок, в вентиляционной технике и т.д. Приборы рекомендуется использовать в тех случаях, когда велико расстояние от точки отбора давления до шкафа КИПиА.
Датчики давления АДН-хх.4, АДР-хх.4 устанавливаются по месту, что исключает необходимость применения импульсных трубок, тем самым снимается проблема их засора. Изделия подключаются к контроллерам или индикаторам при помощи двухпроводной токовой цепи 4-20 мА. Дополнительного источника питания не требуется.
Отличительные особенности и преимущества измерителей давления котла — преобразователей давления АДН-хх.4, АДР-хх.4
— отсутствие импульсных трубок,
— двухпроводное подключение,
— перегрузка избыточным давлением до 400 %,
— класс точности – 1,5%, 2,5%,
— токовый выход – 4…20 мА,
— питание от токовой цепи 4…20 мА (дополнительный источник питания не нужен),
— межповерочный интервал прибора — 24 месяца.
Стоимость преобразователей давления АДН-хх.4, АДР-хх.4 зависит от модели (см. таблицу ниже), варианта исполнения, потребности в дополнительном и вспомогательном оборудовании, общего объема заказа и других ценообразующих факторов.
Оптовая цена преобразователя АДН-хх.4, АДР-хх.4 (датчика базового исполнения) — от 3850 руб.*
*Цена преобразователя АДН-хх.4, АДР-хх.4 указана без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия поставки, цены, как заказать (купить) преобразователь давления АДН-хх.4, АДР-хх.4, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
См. также Преобразователь (измеритель) дифференциального давления АДР-хх.5 (0,125…50кПа).
Технические характеристики модификаций преобразователей давления АДН/АДР-хх.4.1, -хх.4.2 (измерителей)
Устройство и работа
Измеритель (преобразователь) давления АДН/АДР-хх.4.1, -хх.4.2 выполнен в виде законченного функционального узла. В корпусе измерителя находится печатная плата, на которой смонтированы электронные узлы. На задней и передней частях корпуса находятся штуцера для подключения импульсных трубок с измеряемой средой.
Электрическая схема измерителя состоит из тензометрического датчика давления, усилительного тракта и узла микропроцессорной обработки сигнала.
Принцип работы основан на преобразовании давления в изменение сопротивления и измерении напряжения,возникающего в диагонали моста тензорезисторного датчика давления. Для подстройки нуля имеется кнопка, расположенная в отверстии на корпусе прибора.
| Модель преобразователя давления (измерителя) | Диапазон, кПа | Класс точности |
| АДН-1.4.1 | 0…1 | 2,5 % |
| АДН-1.4.2 | ||
| АДР-1.4.1 | -1…0 | 2,5 % |
| АДР-1.4.2 | ||
| АДН-1,6.4.1 | 0…1,6 | 2,5 % |
| АДН-1,6.4.2 | ||
| АДН-2.4.1 | 0…2 | 2,5 % |
| АДН-2.4.2 | ||
| АДР-2.4.1 | -2…0 | 2,5 % |
| АДР-2.4.2 | ||
| АДН-2,5.4.1 | 0…2,5 | 2,5 % |
| АДН-2,5.4.2 | ||
| АДР-2,5.4.1 | -2,5…0 | 2,5 % |
| АДР-2,5.4.2 | ||
| АДН-5.4.1 | 0…5 | 1,5 % |
| АДН-5.4.2 | ||
| АДН-10.4.1 | 0…10 | 1,5 % |
| АДН-10.4.2 | ||
| АДН-25.4.1 | 0…25 | 1,5 % |
| АДН-25.4.2 | ||
| АДН-50.4.1 | 0…50 | 1,5 % |
| АДН-50.4.2 | ||
| АДН-100.4.1 | 0…100 | 1,5 % |
| АДН-100.4.2 | ||
| АДР-0,5.4.1 | 0…+/-500 Па | 2,5 % |
| АДР-0,5.4.2 | ||
| АДР-0,125.4.1 | 0…+/-125 Па | 2,5 % |
| АДР-0,125.4.2 | ||
| АДР-0,25.4.1 | 0…+/-250 Па | 2,5 % |
| АДР-0,25.4.2 | ||
| АДР-5.4.1 | -5…0 | 1,5 % |
| АДР-5.4.2 | ||
| АДР-10.4.1 | -10…0 | 1,5 % |
| АДР-10.4.2 | ||
| АДР-25.4.1 | -25…0 | 1,5 % |
| АДР-25.4.2 | ||
| АДР-50.4.1 | -50…0 | 1,5 % |
| АДР-50.4.2 |
Комплектность поставки измерителя АДН-хх.4.1/АДР-хх.4.1
Стандартный комплект поставки измерителей давления АДН-хх.4.1/АДР-хх.4.1 соответствует перечисленному в следующей таблице.
| № п/п | Наименование и условное обозначение |
| 1 | Измеритель АДН-хх.4.1/АДР-хх.4.1 с кронштейном |
| 2 | Розетка GDM 2009 |
| 3 | Прокладка для розетки |
| 4 | Хомут |
| 5 | Паспорт |
| 6 | Техническое описание и руководство по эксплуатации |
Комплектность поставки измерителя АДН-хх.4.2/АДР-хх.4.2
Стандартный комплект поставки измерителей давления АДН-хх.4.2/АДР-хх.4.2 соответствует перечисленному в следующей таблице.
| № п/п | Наименование и условное обозначение |
| 1 | Измеритель АДН-хх.4.2/АДР-хх.4.2 |
| 2 | Розетка GDM 2009 |
| 3 | Прокладка для розетки |
| 4 | Прокладка для резьбового соединения |
| 5 | Паспорт |
| 6 | Техническое описание и руководство по эксплуатации |
Форма заказа измерителя давления АДН/АДР-хх.4.1, -хх.4.2
Для того, чтобы заказать (купить) измеритель давления АДН/АДР-хх.4.1, -хх.4.2 (преобразователь избыточного давления, вакуумметрического давления, давления-разрежения), нужно выбрать модель прибора согласно приведенной выше таблице.
Также можно заказать дополнительное оборудование для датчиков давления — монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы и т.д. и т.п. (см. ниже по тексту подробную информацию о вспомогательном и связанном оборудовании для преобразователей давления).
Возможные ошибки при оформлении заказа на датчики давления АДН/АДР-хх.4.1, -хх.4.2 (напоромеры, тягомеры и тягонапоромеры с токовым выходом 4…20мА)
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на датчики давления АДН/АДР-хх.4.1, -хх.4.2 (напоромеры, тягомеры и тягонапоромеры с токовым выходом 4…20мА), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: напоромер, тягомер, тягонапоромер, дифманометр, перепадомер, измерительный преобразователь тяги вакуумма напора, сенсор, индикатор, сигнализатор, реле, электрический манометр с УВС, регистратор, регулятор, пневмодатчик и т.п.
— неправильные обозначения модели: АД-Р, АРД, АДР4, АДН, АНД, АД-Н и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure sensor ADN/ADR-xx-4-1,-xx-4-2, pressure meter, pressure transducer, adn-adr-hkh-4 preobrazovateli izmeriteli davleniya, FLY-[[/4/1, FLH-[[/4/2(в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на тяго-напоромеры с токовым выходом АДН-4, АДР-4, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, исполнения: климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование.
Техническая документация на преобразователи (измерители) давления АДН/АДР-хх.4.1, -хх.4.2
см. Карта заказа АДН/АДР-хх.4.1, -хх.4.2 преобразователи (измерители) давления (скачать опросный лист).
см. Технические характеристики АДН/АДР-хх.4.1, -хх.4.2 преобразователи (измерители) давления (Тех.описание).
см. Руководство по эксплуатации АДН/АДР-хх.4.1, -хх.4.2 преобразователи (измерители) давления.
см. Методика поверки АДН/АДР-хх.4.1, -хх.4.2 преобразователи (измерители) давления.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Дополнительное оборудование для преобразователей давления (ПД)
I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники М/G/K нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пыле-влагозащитные шкафы и чехлы, применение спец. обогревателей.
см. подробнее про дополнительное/вспомогательное оборудование ПД
