Присоединительная система с уравнительным краном КУ-1 предназначена для подключения преобразователей дифференциального давления ЗОНД-ДД-исп.Т (двух-штуцерного «Т-образного» исполнения) и других датчиков разности давления исп.Т.
Присоединительная система с уравнительным краном КУ-1-ДД-Т является разновидностью КПЧ (Комплекта Присоединительных Частей) и применяется для быстрого и удобного подключения следующих моделей и модификаций датчиков-преобразователей разности давления:
Зонд-10-ДД-1175Т,-1172Т,
Зонд-20-ДД-К3-Т, -К4И(Индикатор),
Корунд-ДДН-001М,
DMD-331
и других дифманометров-перепадомеров «исп.Т».

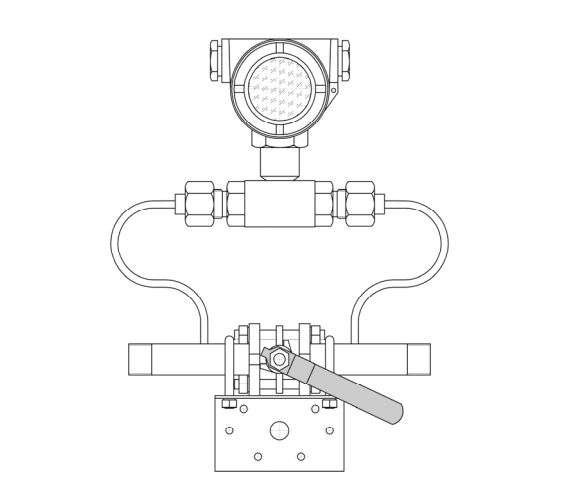

КПЧ-Т — присоединительная система с уравнительным краном КУ-1-ДД-Т представляет из себя конструкцию (сборку), в основе которой лежит шаровый кран с ручкой-рычагом КУ-1, стянутый фланцами, имеющими два присоединительных прямых горизонтальных участка с трубной резьбой G1/2 (общая монтажная длина L=210мм); к каждому из прямых участков приварены вертикальные гибкие импульсные линии длиной 250мм с накидной гайкой М20х1,5, которые присоединяются к штуцерам датчиков-преобразователей разности давления: Зонд-10-ДД-1175Т,-1172Т, Зонд-20-ДД-К3-Т, -К4И(Индикатор), Корунд-ДДН-001М, DMD-331 и другим двухштуцерным дифманометрам-перепадомерам «Т-образного» исполнения.
Присоединение уравнительной системы КПЧ-Т-КУ-1-ДД-Т проводится посредством двух шаровых кранов (при давлении до 1,6МПа/16 бар) или игольчатых клапанов (при давлении более 2,5МПа/25 бар) к магистрали давления (к трубопроводу) в обхват гидросопротивления (фильтр, диафрагма и т.п.) с одной стороны, и к плюсовой(+) и мунусовой(-) измерительным камерам датчика-преобразователя давления соответственно с другой стороны.
Стоимость (цена) присоединительной системы с уравнительным краном КУ-1-ДД-Т для ЗОНД-ДД-Т зависит от комплектации, общего объема заказа, а также других ценообразующих факторов.
Оптовая цена присоединительной системы с уравнительным краном КУ-1-ДД-Т от 4990 руб.*
*- Цена на присоединительную систему указана без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) присоединительную систему для ЗОНД-10/20-ДД-Т, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Пример обозначения присоединительной системы при заказе:
1. Присоединительная система с уравнительным краном КУ-1-ДД-Т для датчика Зонд-ДД-исп.Т.
2. КМЧ-Т-К: кронштейн, скобы, крепеж для монтажа присоединительной системы датчика Зонд-ДД-исп.Т.
Дополнительное оборудование и арматура для датчиков-преобразователей давления
I. Присоединение к процессу (подвод измеряемой среды на вход прибора):
1. Монтажная арматура: отборные устройства(ОУ) и закладные конструкции (ЗК): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии), манифольды.
2. Краны манометровые (до 16бар) или клапаны/клапанные блоки (свыше 1,6МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов, дроссели), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР, универсальные СКУР-100/250.
Внимание — для приборов измеряющих дифференцтальное (разность, перепад) давление (дифманометры — перепадомеры, расходомеры, уровнемеры) необходимо предусмотреть двойной комплект присоединительных частей — КПЧ (для подключения к «плюсовой» и «минусовой» камере соответственно).
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: индикаторы-измерители, регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. Пульты или коммуникаторы (для настройки параметров, калибровки, выбора режимов работы), модемы, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
