ВМД-4882 - это вторичный полупроводниковый миниатюрный прибор, который предназначен для измерения и сигнализации (регулирования) избыточного вакуумметрического давления, расхода, уровня и других неэлектрических величин, преобразованных во взаимодействие индуктивности (сигнал 0-10 мГн).
Приборы ВМД-4882 используются для многоточечного контроля вместе с щеточными переключателями различного типа, зависящих от подключаемых первичных взаимозаменяемых приборов; предназначены для работы с взаимозаменяемыми первичными приборами. С одним первичным прибором могут работать два вторичных прибора.
Область применения приборов ВМД-4882: энергетика, химическая металлургия и другие области промышленного производства.
Вторичные приборы ВМД-4882 также могут работать в комплекте с невзаимозаменяемыми первичными приборами, изменение взаимодействия индуктивности которых соответствует рабочему ходу контрольного датчика - от 2 мм до 5 мм.
Характеристики прибора ВМД-4882
| Класс точности | 1 % |
| Диапазон измерений | от 0,005 мПа до 25 мПа |
| Пределы измерения взаимной индуктивности приборов | 10-0-10 мГн |
| Пределы измерений приборов ВМД-4882, предназначенных для работы в комплекте дифманометров-перепадомеров (зависимость между показаниями прибора и значениями входного сигнала линейная), выбираются из ряда | — для приборов с односторонней шкалой — 0,01 мПа; 0,016 мПа; 0,25 мПа; 0,04 мПа; 0,063 мПа; 0,1 мПа; 0,16 мПа; 0,25 мПа; 0,4 мПа; 0,63 мПа; 1 мПа; 1,6 мПа; 2,5 мПа; 4 мПа; 10 мПа; 16 мПа; 25 мПа; |
| — для приборов с двусторонней шкалой — ±0,005 мПа; ±0,008 мПа; ±0,0125 мПа; ±0,02 мПа; ±0,0315 мПа; ±0,05 мПа; ±0,08 мПа; ±0,125 мПа; ±0,2 мПа; ±0,315 мПа; ±0,5 мПа; ±0,8 мПа; ±1,25 мПа; ±2 мПа; ±3,15 мПа; ±8 мПа; ±12,5 мПа | |
| Верхние пределы измерения ВМД-4882, предназначенных для работы в комплекте расходомеров постоянного и переменного перепада давления, выбираются из ряда А=а·10n, где: | а — одно из чисел ряда — 1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8; n — целое положительное или отрицательное число или нуль. |
| Пределы измерений приборов, предназначенных для работы в комплекте уровнемеров: | — для приборов с односторонней шкалой — 0,25 м; 0,4 м; 0,63 м; 1 м; 1,6 м; 2,5 м; 4 м; 6,3 м; 10 м; 16 м; 25 м; 40 м; 63 м; |
| — для приборов с двусторонней шкалой — ±0,125 м; ±0,2 м; ±0,315 м; ±0,5 м; ±0,8 м; ±1,25 м; ±2 м; ±3,15 м; ±5 м; ±8 м; ±12,5 м; ±20 м; ±31,5 м | |
| Верхние пределы измерений | 0,025 мПа; 0,06 мПа; 0,1 мПа; 0,16 мПа; 0,25 мПа; 0,4 мПа; 0,6 мПа; 1 мПа; 1,6 мПа; 2,5 мПа; 4 мПа; 6 мПа; 10 мПа; 16 мПа; 25 мПа; 40 мПа; 60 мПа; 100 мПа; 160 мПа; 250 мПа; 400 мПа; 600 мПа; 1000 мПа |
| Пределы измерений приборов, предназначенных для работы в комплекте вакуумметров | от -0,1 мПа до 0; от -0,06 МПа до 0 |
| Верхние пределы измерений ВМД-4882 с двусторонней шкалой, предназначенных для работы в комплекте мановакуумметров | 0,06 мПа; 0,15 мПа; 0,3 мПа; 0,5 мПа; 0,9 мПа; 1,5 мПа; 2,4 мПа |
| Начальный нерабочий участок от верхнего предела измерения | — приборов с квадратичной зависимостью между показаниями и значениями входного сигнала — не более 30% |
| — приборов с линейной зависимостью между показаниями и значениями входного сигнала, предназначенных для работы в комплекте с ротаметрами — не более 20% | |
| Пределы допускаемой основной приведенной погрешности | ±1% |
| Изменение показаний приборов | — при изменении температуры окружающего воздуха от +15° С до +25° С до любой температуры в пределах от +5° С до +50° С для приборов с исполнением для умеренного климата; от +1° С до +55° С для приборов с исполнением для тропического климата на каждые 10° С — не более 0,4% |
| — при изменении напряжения питания от 187 В до 242 В — не более 0,5% | |
| — вызванное влиянием внешнего магнитного поля напряженностью 400 А/м, образованного переменным током частотой 50 Гц, при самых неблагоприятных фазе и направлении поля — не более 1% | |
| — при включении вместо четырехпроводной линии связи эквивалентного многополюсника с сопротивлением каждого провода 12 Ом и емкостью между каждой парой проводов 0,1 мкФ — не более 1% | |
| Вариация показаний | не более ±1% |
| Время прохождения указателем прибора всей шкалы | не более 5 с |
| Успокоение между показаниями и значениями входного сигнала | — для приборов с линейной зависимостью — не более 3-ёх полуколебаний |
| для приборов с квадратичной зависимостью — не более 4-ёх полуколебаний | |
| Заход указателя прибора за крайние отметки шкалы | не более 1,5 мм |
| Установка указателей задачи в пределах | от 10% до 90% длины шкалы прибора |
| Электрическое сопротивление изоляции цепей приборов относительно корпуса и цепей между собой: | — при температуре окружающего воздуха от +15° С +25° С и относительной влажности не более 80% — не менее 40 МОм; |
| — для тропического исполнения при температуре окружающего воздуха +35° С и относительной влажности не более 98% — не менее 0,5 МОм. | |
| Разрывная мощность, которую обеспечивают контакты сигнализирующего устройства ВМД-4882 при напряжении до 30 В постоянного тока и до 250 В переменного тока при активной и индуктивной нагрузке и токе не более 1,25 А | 50 Вт |
| Средний срок службы | не менее 8 лет |
| Вероятность безотказной работы в течение 1000 ч при температуре от +15° С +25° С и относительной влажности от 30% до 80% | 0,92 |
| Электрическое питание прибора осуществляется от сети однофазного переменного тока | — напряжение — от 187 В до 242 В; — частота — 50±1 Гц; 60±1 Гц. |
| Потребляемая мощность | не более 20 Вт |

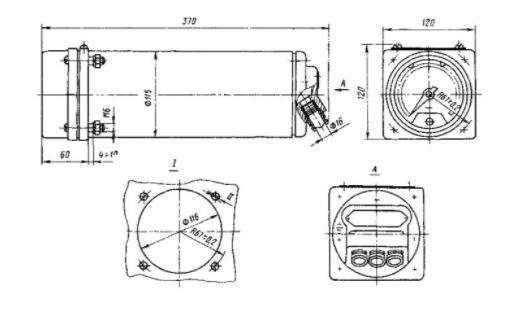

| Габаритные размеры | 370×120×120 мм |
| Масса прибора | не более 7 кг |
Модификации приборов ВМД-4882
| Маркировка | Исполнение | Зависимость между показанием прибора и входным сигналом | Входной сигнал | Сигнали-зирующее устройство |
| ВМД-4882-01 | общепромышленное | линейная | от 0 до 10 мГн | есть |
| ВМД-4882-02 | общепромышленное | линейная | 10-0-10 мГн | нет |
| ВМД-4882-03 | общепромышленное | линейная | 10-0-10 мГн | есть |
| ВМД-4882-04 | тропическое | линейная | от 0 до 10 мГн | нет |
| ВМД-4882-05 | тропическое | линейная | от 0 до 10 мГн | есть |
| ВМД-4882-06 | тропическое | линейная | 10-0-10 мГн | нет |
| ВМД-4882-07 | тропическое | линейная | 10-0-10 мГн | есть |
| ВМД-4882-08 | умеренное | линейная | от 0 до 10 мГн | нет |
| ВМД-4882-09 | умеренное | линейная | от 0 до 10 мГн | есть |
| ВМД-4882-10 | умеренное | линейная | 10-0-10 мГн | нет |
| ВМД-4882-11 | умеренное | линейная | 10-0-10 мГн | есть |
| ВМД-4882-12 | общепромышленное | квадратичная | от 0 до 10 мГн | нет |
| ВМД-4882-13 | общепромышленное | квадратичная | от 0 до 10 мГн | есть |
| ВМД-4882-14 | тропическое | квадратичная | от 0 до 10 мГн | нет |
| ВМД-4882-15 | тропическое | квадратичная | от 0 до 10 мГн | есть |
| ВМД-4882-16 | умеренное | квадратичная | от 0 до 10 мГн | нет |
| ВМД-4882-17 | умеренное | квадратичная | от 0 до 10 мГн | есть |
| ВМД-4882-18 | общепромышленное | квадратичная | 10-0-10 мГн | нет |
| ВМД-4882-19 | общепромышленное | квадратичная | 10-0-10 мГн | есть |
| ВМД-4882-20 | тропическое | квадратичная | 10-0-10 мГн | нет |
| ВМД-4882-21 | тропическое | квадратичная | 10-0-10 мГн | есть |
| ВМД-4882-22 | умеренное | квадратичная | 10-0-10 мГн | нет |
| ВМД-4882-23 | умеренное | квадратичная | 10-0-10 мГн | есть |
Эксплуатация прибора ВМД-4882
| Температура окружающего воздуха | от +5° С до +55° С |
| Относительная влажность при температуре от +1° С до +55° С | 98% |
| По устойчивости к воздействию климатических факторов внешней среды приборы | категория 4 |
