Датчики давления МИДА-13П предназначены для непрерывного преобразования значения избыточного (ДИ) и абсолютного (ДА) давления жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы), в унифицированный сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления давлением, использующихся, в том числе, в пищевой промышленности.
Модели датчиков давления МИДА-13П
1. Датчики избыточного давления (ДИ)
— датчики общепромышленные невзрывозащищённые МИДА-ДИ-13П
— датчики общепромышленные высокоточные невзрывозащищённые МИДА-ДИ-13П-К; МИДА-ДИ-13П-В; МИДА-ДИ-13П-КН
— датчики общепромышленные взрывозащищённые МИДА-ДИ-13П-Ех; МИДА-ДИ-13П-Вн
— датчики общепромышленные высокоточные взрывозащищённые МИДА-ДИ-13П-Ех-K; МИДА-ДИ-13П-Ex-В; МИДА-ДИ-13П-Ех-KН; МИДА-ДИ-13П-Вн-К; МИДА-ДИ-13П-Вн-В; МИДА-ДИ-13П-Вн-КН
— датчики общепромышленные взрывозащищённые с блоком грозозащиты МИДА-ДИ-13П-Вн-Г
— датчики для предприятий ЖКХ и систем регулирования тепло- и водоснабжения МИДА-ДИ-13П-М
— датчики общепромышленные избыточного давления с открытой измерительной мембраной МИДА-ДИ-13П-О(П)(-Ех)
2. Датчики абсолютного давления (ДА)
— датчики общепромышленные невзрывозащищённые МИДА-ДА-13П
— датчики общепромышленные высокоточные невзрывозащищённые МИДА-ДА-13П-К; МИДА-ДА-13П-В; МИДА-ДА-13П-КН
— датчики общепромышленные взрывозащищённые МИДА-ДА-13П-Ех; МИДА-ДА-13П-Вн
— датчики общепромышленные высокоточные взрывозащищённые МИДА-ДА-13П-Ех-К; МИДА-ДА-13П-Ех-В; МИДА-ДА-13П-Ех-КН; МИДА-ДА-13П-Вн-К; МИДА-ДА-13П-Вн-В; МИДА-ДА-13П-Вн-КН
— датчики общепромышленные взрывозащищённые с блоком грозозащиты МИДА-ДА-13П-Вн-Г
3. Датчики избыточного давления-разряжения и датчики разряжения (ДВ), (ДИВ)
— датчики общепромышленные невзрывозащищённые МИДА-ДИВ-13П; МИДА-ДВ-13П
— датчики общепромышленные высокоточные невзрывозащищённые МИДА-ДИВ-13П-В; МИДА-ДВ-13П-В
— датчики общепромышленные взрывозащищённые МИДА-ДИВ-13П-Ех; МИДА-ДВ-13П-Ех
— датчики общепромышленные высокоточные взрывозащищённые МИДА-ДИВ-13П-Ех-В; МИДА-ДВ-13П-Ех-В
Невзрывозащищенные датчики МИДА-13П предназначены для использования во взрывобезопасных условиях. 1.1.4 Взрывозащищенные датчики МИДА-13П-Ех имеют маркировку взрывозащиты 0ExiaIICT4, соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно ПУЭ, глава 7.3, ПЭЭП, глава 3.4 и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Взрывозащищенные датчики МИДА-13П эксплуатируются в комплекте с блоками, обеспечивающими их питание и преобразование сигналов: МИДА-БПП-102-Ех, БПС-300-2к- ExibIIC, БПС-300-2к-ExiaIIC, БПС-24П. Вид взрывозащиты датчика «искробезопасная электрическая цепь».
Рабочие среды — жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям.
Датчики МИДА-13П могут использоваться в общепромышленных системах контроля и регулирования в том числе на объектах атомной энергетики.

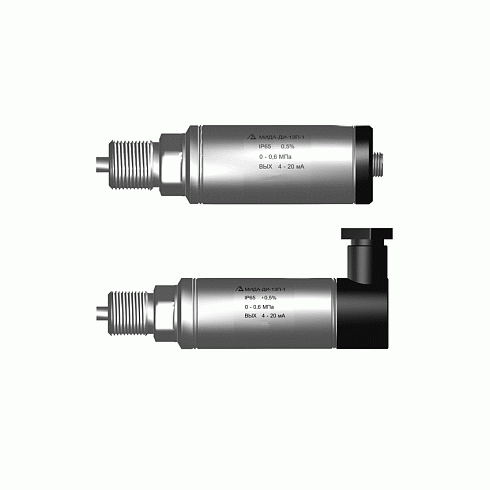

МИДА-ДИ-13П датчики избыточного давления микроэлектронные
| Наименование характеристики | Значение характеристики |
| Область применения | общепромышленные системы контроля и регулирования, в т. ч. атомная электроэнергетика |
| Рабочая среда | жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям |
| Диапазон измеряемых давлений | 0-0,01; 0-0,016; 0-0,025; 0-0,04; 0-0,06 МПа; 0-0,1; 0-0,16; 0-0,25; 0-0,4; 0-0,6; 0-1; 0-1,6 МПа; 0-2,5; 0-4; 0-6; 0-10; 0-16; 0-25; 0-40; 0-60 МПа; 0-100; 0-160 МПа |
| Основная погрешность | ±0,15%; ±0,2%; ±0,25%; ±0,5% |
| Диапазон рабочих температур | -40…+80°С |
| Дополнительная погрешность в диапазоне рабочих температур, не более | 1,6% (для 0,15); 2% (для 0,2 и 0,25%); 3% (для 0,5%) |
| Выходной сигнал (линия) | 4-20 мА (2-проводная); 0-5 мА (3- и 4-проводная); Uн-Uв В, где Uн=(0…5) В, Uв=(2…10) В (3- и 4-проводная) |
| Напряжение питания | 12…36 В (4-20 мА в зависимости от нагрузки); 20…36 В(для 0-5 мА); (2+Uв)…36 В (для Uн-Uв) |
| Потребляемый ток, не более | 20,2 мА (для 4-20 мА); 10 мА (для 0-5 мА); 2…10 мА (для Uн-Uв В) |
| Степень пылевлагозащиты | IP65 |
| Климатическое исполнение | У**2 -для давления свыше 0,025 Мпа; УХЛ**3.1 – для давления 0,025 Мпа и ниже. |
| Устойчивость по механике | G2 |
| Тип подключения | сальник пластмассовый: прямой (П, ПП), угловой (У, УП); сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъём РСГ4ТВ (Р, ПР), разъём 2РМТ22 (Р2, УР2), разъём 2РМТ14 (Р3, УР3), разъём 2РМГ14 (Р4, УР4), разъём 2РМГ22 (Р5, УР5). |
| Тип штуцера | М20 х 1,5; М12 х 1,5 |
| Масса, не более | 0,25…0,5 кг в зависимости от типа подключения |
| Номер технических условий | ТУ4212-044-18004487-2003 |
МИДА-ДА-13П датчики абсолютного давления микроэлектронные
| Наименование характеристики | Значение |
| Область применения | общепромышленные системы контроля и регулирования, в т.ч. атомная электроэнергетика |
| Рабочая среда | жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям |
| Диапазон измеряемых давлений | 0-0,04; 0-0,06; 0-0,10; 0-0,16; 0-0,25; 0-0,4 МПа; 0-0,6; 0-1; 0-1,6; 0-2,5; 0-4; 0-6; 0-10 МПа |
| Основная погрешность | ±0,15%; ±0,2%; ±0,25%; ±0,5% |
| Диапазон рабочих температур | -40…+80°С |
| Дополнительная погрешность в диапазоне рабочих температур, не более | 1,6% (для 0,15); 2% (для 0,2 и 0,25%); 3% (для 0,5%) |
| Выходной сигнал (линия) | 4-20 мА (2-проводная); 0-5 мА (3- и 4-проводная); Uн-Uв В, где Uн=(0…5) В, Uв=(2…10) В, (3- и 4-проводная) |
| Напряжение питания | 12…36 В (4-20 мА в зависимости от нагрузки); 20…36 В (для 0-5 мА); (2+Uв)…36 В (для Uн-Uв) |
| Потребляемый ток, не более | 20,2 мА (для 4-20 мА); 10 мА (для 0-5 мА); 2…10 мА (для Uн-Uв В) |
| Степень пылевлагозащиты | IP65 |
| Климатическое исполнение | У**2 -для давления свыше 0,025 Мпа; УХЛ**3.1 – для давления 0,025 Мпа и ниже. |
| Устойчивость по механике | G2 |
| Тип подключения | сальник пластмассовый: прямой (П, ПП), угловой (У, УП); сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъём РСГ4ТВ (Р, ПР). |
| Тип штуцера | М20 х 1,5; М12 х 1,5 |
| Масса, не более | 0,5 кг |
| Номер технических условий | ТУ4212-044-18004487-2003 |
Датчики давления МИДА-13П предназначены для непрерывного преобразования значения разрежения (ДВ) и избыточного давления-разрежения (ДИВ) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы), в унифицированный сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления давлением, использующихся, в том числе, в пищевой промышленности.
МИДА-ДВ-13П датчики разрежения микроэлектронные
| Наименование характеристики | Значение |
| Область применения | общепромышленные системы контроля и регулирования, в т. ч. атомная электроэнергетика |
| Рабочая среда | жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям |
| Диапазон измеряемого разрежения | 0-10; 0-16; 0-25; 0-40; 0-60; 0-100 КПа |
| Основная погрешность | ±0,15%; ±0,2%; ±0,25%; ±0,5% |
| Диапазон рабочих температур | -40…+80°С |
| Дополнительная погрешность в диапазоне рабочих температур, не более | 1,6% (для 0,15); 2% (для 0,2 и 0,25%); 3% (для 0,5%) |
| Выходной сигнал (линия) | 4-20 мА (2-проводная); 0-5 мА (3- и 4-проводная); Uн-Uв В, где Uн=(0…5) В, Uв=(2…10) В, (3- и 4-проводная) |
| Напряжение питания | 12…36 В (4-20 мА в зависимости от нагрузки); 20…36 В (для 0-5 мА); (2+Uв)…36 В (для Uн-Uв) |
| Потребляемый ток, не более | 20,2 мА (для 4-20 мА); 10 мА (для 0-5 мА); 2…10 мА (для Uн-Uв В) |
| Степень пылевлагозащиты | IP65 |
| Климатическое исполнение | У**2 -для давления свыше 0,025 Мпа; УХЛ**3.1 – для давления 0,025 Мпа и ниже. |
| Устойчивость по механике | G2 |
| Тип подключения | сальник пластмассовый: прямой (П, ПП), угловой (У, УП); сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъём РСГ4ТВ (Р, ПР). |
| Тип штуцера | М20 х 1,5; М12 х 1,5 |
| Масса, не более | 0,5 кг |
| Номер технических условий | ТУ4212-044-18004487-2003 |
МИДА-ДИВ-13П датчики избыточного давления-разрежения микроэлектронные
| Наименование характеристики | Значение |
| Область применения | общепромышленные системы контроля и регулирования, в т. ч. атомная электроэнергетика |
| Рабочая среда | жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям |
| Диапазон измерения | (-0,02)-0,02; (-0,03)-0,03; (-0,05)-0,05 МПа; (-0,1)-0,06; (-0,1)-0,15; (-0,1)-0,3 МПа; (-0,1)-0,5; (-0,1)-0,9; (-0,1)-1,5; (-0,1)-2,4 МПа |
| Основная погрешность | ±0,5%; ±1,0% |
| Диапазон рабочих температур | -40…+80°С |
| Дополнительная погрешность в диапазоне рабочих температур, не более | 3 (для 0,5%); 4 (для 1,0%) |
| Выходной сигнал (линия) | 4-20 мА (2-проводная); 0-5 мА (3- и 4-проводная); Uн-Uв В, где Uн=(0…5) В, Uв=(2…10) В, (3- и 4-проводная) |
| Напряжение питания | 12…36 В (4-20 мА в зависимости от нагрузки); 20…36 В (для 0-5 мА); (2+Uв)…36 В (для Uн-Uв) |
| Потребляемый ток, не более | 20,2 мА (для 4-20 мА); 10 мА (для 0-5 мА); 2…10 мА (для Uн-Uвx В) |
| Степень пылевлагозащиты | IP65 |
| Климатическое исполнение | У**2 -для давления свыше 0,025 Мпа; УХЛ**3.1 – для давления 0,025 Мпа и ниже. |
| Устойчивость по механике | G2 |
| Тип подключения | сальник пластмассовый: прямой (П, ПП), угловой (У, УП); сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъём РСГ4ТВ (Р, ПР). |
| Тип штуцера | М20 х 1,5; М12 х 1,5 |
| Масса, не более | 0,5 кг |
| Номер технических условий | ТУ4212-044-18004487-2003 |
