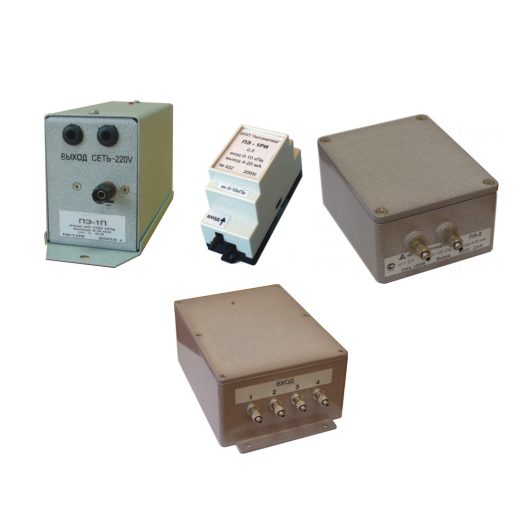

Преобразователи давления ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ-4 пневмоэлектрические аналоговые

Одна- и многоканальные пневмоэлектропреобразователи — преобразователи давления ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ-4 пневмоэлектрические аналоговые одноканальные, двухканальные и четырехканальные соответственно предназначены для измерения значения избыточного и вакуумметрического давления, логического пневматического сигнала (20-100кПа) и преобразования измеренного значения в аналоговый унифицированный выходной сигнал постоянного тока 4…20мА/0…5мА/0…20мА (УВСПТ).

Области применения преобразователей ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ-4 — автоматические системы контроля, регулирования и управления технологическими процессами (АСУТП) в химической, нефтехимической, газовой, целлюлозно-бумажной и других отраслях промышленности.

Модификации (модели) преобразователей давления ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ-4 пневмоэлектрических аналоговых в зависимости от количества каналов измерения

Одноканальные пневмоэлектропреобразователи ПЭ-1, ПЭ-1Р — см. технические характеристики;

Двухканальные пневмоэлектропреобразователи ПЭ-2 — см. технические характеристики;

Четырехканальные пневмоэлектропреобразователи ПЭ-4 — см. технические характеристики.

Стоимость преобразователей ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ-4 (базовых моделей) зависит от опций и общего объема заказа.
Цена базового исполнения преобразователя давления пневмоэлектрического аналогового ПЭ — от 7800 руб.
(цены пневмоэлектропреобразователей ПЭ1, ПЭ1Р, ПЭ2, ПЭ4 указаны без налога НДС, учета скидок, акций и специальных предложений — конкретные условия и цены уточняйте у менеджеров).

Технические характеристики преобразователей давления ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ-4 пневмоэлектрических аналоговых

Преобразователи давления ПЭ-1, ПЭ-1Р пневмоэлектрические аналоговые одноканальные

Пневмоэлектропреобразователи — преобразователи давления ПЭ-1 пневмоэлектрические аналоговые (одноканальные датчики ) предназначены для измерения давления и преобразования его в унифицированный сигнал постоянного тока. Датчики ПЭ-1 и ПЭ-1Р отличаются материалом изготовления корпуса (и, соответственно, габаритными размерами и массой) — преобразователи ПЭ-1 выполнены в корпусе из металла с полимерным покрытием, ПЭ-1Р — в корпусе из поликарбоната (термопластичный полимер (пластик), обладающий высокой термостойкостью, прочностью, легкостью, гибкостью, долговечностью).

Пневмоэлектропреобразователи — преобразователи пневмоэлектрические ПЭ-1 (ПЭ-1Р) одноканальные различаются:

― по измеряемому давлению:
ПЭ-1(Р).П.х — для преобразования унифицированного пневматического логического сигнала 20…100кПа;
ПЭ-1(Р).И.х — для преобразования избыточного давления;
ПЭ-1(Р).В.х — для преобразования вакуума.

Скачать технические описания — руководства по эксплуатации преобразователей давления ПЭ-1, ПЭ-1Р пневмоэлектрических аналоговых, включающие в себя полные технические характеристики, код (шифр) заказа, чертежи, схемы соединения, габаритно-монтажные и присоединительные размеры можно по ссылкам re-pe-1,re-pe-1r.

По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения.

В качестве блока питания и измерительного прибора можно использовать приборы типа ПКЦ или ПС-4.

Преобразователи давления ПЭ-2 пневмоэлектрические аналоговые двухканальные

Пневмоэлектропреобразователи — преобразователи давления ПЭ-2 пневмоэлектрические аналоговые (двухканальные датчики ) предназначены для измерения давления и преобразования его в унифицированный сигнал постоянного тока. Каждый канал может иметь свой диапазон измерения.

Пневмоэлектропреобразователи — преобразователи пневмоэлектрические ПЭ-2 двухканальные различаются:

― по измеряемому давлению:

— для преобразования пневматического логического сигнала — ПЭ-2.П;
— для преобразования избыточного давления неагрессивных газов -ПЭ-2.И;
— для преобразования вакуума -ПЭ-2.В.

Скачать техническое описание — руководство по эксплуатации преобразователя давления ПЭ-2 пневмоэлектрического аналогового, включающее в себя полные технические характеристики, код (шифр) заказа, чертежи, схемы соединения, габаритно-монтажные и присоединительные размеры можно по ссылке re-pe-2.

По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения; каждый канал может иметь свой диапазон измерения

Преобразователи давления ПЭ-4 пневмоэлектрические аналоговые четырехканальные

Пневмоэлектропреобразователи — преобразователи давления ПЭ-4 пневмоэлектрические аналоговые (четырехканальные датчики ) предназначены для измерения давления и преобразования его в унифицированный сигнал постоянного тока.

Пневмоэлектропреобразователи — преобразователи пневмоэлектрические ПЭ-4 четырехканальные различаются:

― по измеряемому давлению:

— для преобразования унифицированного пневматического логического сигнала — ПЭ-4.П;
— для преобразования избыточного давления неагрессивных газов -ПЭ-4.И;
— для преобразования вакуума -ПЭ-4.В.

Скачать техническое описание — руководство по эксплуатации преобразователя давления ПЭ-4 пневмоэлектрического аналогового, включающее в себя полные технические характеристики, чертежи, схемы соединения, габаритно-монтажные и присоединительные размеры можно по ссылке re-pe-4.

Скачать краткое техническое описание для датчика ПЭ4, включающее в себя код (шифр) заказа можно по ссылке PE-4-opisanie-kod-zakaza.

По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения; каждый канал может иметь свой диапазон измерения.

Дополнительное оборудование для преобразователей давления ПЭ-1, ПЭ-1Р, ПЭ-4

Присоединение к процессу (подвод давления на вход ПЭ-1, ПЭ-1Р, ПЭ-4):
Монтажная арматура: отборные устройства (ОУ): бобышки, отводы (в т.ч. петлевые Перкинса) или импульсные трубки (линии).
Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа).
Переходники (сталь, латунь, нерж.), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава мод-55004.
КМЧ – комплект монтажных частей (обычно: скоба, кронштейн, крепеж).
КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5, ниппели, крепеж, уплотнения).

На выходе из прибора (по сигнальной линии):
Вторичные приборы: измерители (индикаторы), регуляторы с выходом, регистраторы/самописцы. и пр.
Блоки питания БП-36/24В, преобразования и барьеры искрозащиты (взрывозащиты-Exi).
Кабель и провода монтажные.

Вокруг прибора:
Монтаж ПД в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение специальных обогревателей.

см. подробнее про дополнительное/вспомогательное оборудование ПД

Возможные ошибки при оформлении заказа на преобразователи давления ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ-4 пневмоэлектрические аналоговые

Ввиду относительной сложности обозначения и формы заказа пневмоэлектропреобразователей — пневматических преобразователей давления ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ-4, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора: пневматический датчик давления, пневмодатчик, пневмопреобразователь, электропневмопреобразователь, пневмо-электропреобразователь,  пневмореле, пневматическое реле, датчик-реле давления, пневмоавтомат, автоматика, манометр, дифманометр-перепадомер, ваккумметр, напоромер, тягомер и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: пневматический датчик ПЭ1, ПЭ1Р, ПЭ2, ПЭ4 и т.д.;
— ошибки, связанные с транслитераций или раскладкой клавиатуры, например: pneumatic pressure transmitter PE-1, PE-1R, PE-2, PE-4,  preobrazovateli davleniya pe-1, pe-1r, pe-2, pe-4 pnevmoehlektricheskie analogovye; и в En-раскладке G» 1, G»1H, G» 2 и т.д.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на пневматические преобразователи давления ПЭ-1, ПЭ-1Р, ПЭ-2, ПЭ-4, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики, а наши менеджеры и инженеры подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, правильные диапазоны измерения, опции, исполнения и доп. комплектацию — КМЧ, ЗиП).

Также в заказе необходимо указать количество приборов каждого вида, диапазона и исполнения, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании
(по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).

Дополнительная информация о пневматических преобразователях датчиках давления

Пневматические преобразователи давления, разряжения и разности/перепада давления (дифманометры-перепадомеры) применяются, как первичные приборы (датчики) в системах контроля, автоматизированного регулирования и управления технологическими процессами (АСУТП), обычно во взрывоопасных условиях или иных случаях, когда применение электрических приборов не желательно, при измерении:
— избыточного (напора), вакуумметрического (разряжения) или разности (перепада) давлений (как дифференциальный манометр — перепадомер),
— расхода жидкости, газа или пара по разности давления в стандартных сужающих устройствах — диафрагмах/соплах (как расходомер),
— уровня жидкости по давлению гидростатического столба, находящегося под атмосферным, избыточным или вакуумметрическим давлением (как гидростатический уровнемер).

Пневматические преобразователи применяются совместно с вторичными пневматическими приборами: регуляторами, сигнализаторами, самопишущими бумажными регистраторами и другими устройствами автоматики, способными обрабатывать пневматический сигнал 20-100кПа.

Также при приобретении и эксплуатации пневматических датчиков давления необходимо иметь следующее дополнительное оборудование:
Редукторы-стабилизаторы давления с фильтром типа РДФ-3, РДФ-4 и др. или отдельно редуктора и фильтры воздуха.
Монтажно-запорную арматуру (отводы, краны(клапаны), мембранные разделители, соединительные рукава, импульсные трубки, подробнее см. ниже, учитывая, что на дифманометр, имеющий два присоединительных штуцера, требуется двойной комплект присоединительных частей (КПЧ) для «плюсовой» и «минусовой» камеры соответственно):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры приварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники М/G/K нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Защитные устройства: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ-5319,-5320,-5321 и др., капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.

* — ГСП — Государственная система промышленных приборов и средств автоматизации (сокр. ГСП) — это совокупность унифицированных блоков, приборов и устройств для получения, обработки и ис­пользования информации. ГСП имеет единые параметры вход­ных и выходных сигналов, а также унифицированные габарит­ные присоединительные размеры. Она построена по блочно-модульному принципу, что позволяет совершенствовать системы автоматического управления путем замены отдельных блоков и элементов.
