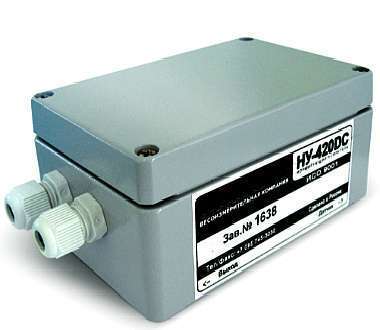

Нормирующие усилители НУ-420-1, НУ-020DC, СНУ предназначены для преобразования выходного сигнала тензодатчиков в нормированный аналоговый сигнал по напряжению или току.
Нормирующие усилители НУ-420-1, НУ-020DC, СНУ обеспечивают питание тензодатчиков стабилизированным напряжением. В зависимости от модели на выходе НУ можно получить сигналы 0…5В, 0…10В, 0…20мА, 4…20мА.
Усилители могут использоваться при построении АСУТП на предприятиях или для организации учета материалопоков. Примером экономичного решения весоизмерительной системы может служить установленный на три точки бункер, под одну опору которого установлен тензодатчик, с подключенным к нему нормирующим усилителем. Сигнал с НУ может быть заведен на технологический контроллер или самописец. Другим вариантом применения НУ может служить система измерения быстро меняющихся нагрузок при испытании реактивных двигателей или определения крутящего момента у двигателей внутреннего сгорания.
Модельный ряд нормирующих усилителей НУ-420-1, НУ-020DC, СНУ4 для тензодатчиков
| Модель | Количество каналов | Выход | Питание |
| НУ-05DC | 1 | 0… 5В | 8… 36В, 0.2А |
| НУ-010DC | 1 | 0…10В | |
| НУ-020DC | 1 | 0…20мА | |
| НУ-420DC | 1 | 4…20мА | |
| СНУ2-010/020DC | 2 | 0… 10В, 0… 20мА | |
| СНУ4-05 | 4 | 0… 5В | 2 х 9В, 0.2А |
| СНУ4-010 | 4 | 0… 10В | 2 х 12В, 0.2А |
Технические характеристики нормирующих усилителей НУ-420-1, НУ-020DC, СНУ4 для тензодатчиков
| Наименование | НУ-05DC НУ-010DC НУ-020DC НУ-420DC |
СНУ2-010/ 020DC |
СНУ4-05 СНУ4-010 |
| Напряжение питания усилителя, В | 18… 36 | ±12 | 18… 36 |
| Количество подключаемых датчиков (R=350 Ом) | 1* | 2 | 4 |
| Максимальный потребляемый ток, мА | 200 | 150 | 100 |
| Рабочий коэффициент передачи (РКП) датчика, мВ/В | 0.5… 3 | 1… 2 | |
| Напряжение питания датчика, В | 10 | ±10 | 10 |
| Суммарная погрешность в рабочем диапазоне температур, % | 0.05… 0.1 | 0.05… 0.08 | |
| Рабочий диапазон температур, °С | -30… +60 | ||
| Допустимый температурный диапазон, °С | -40… +85 | ||
| Габаритные размеры корпуса (без учёта гермовводов), мм | 125 х 78 х 58 | ||
| Степень защиты оболочкой по ГОСТ 14254-96 | IP65 | ||
| Гарантийный срок | 12 месяцев | ||
*– количество подключаемых датчиков может быть увеличено при наличии соединительной (балансировочной) коробки.
Описание и принцип работы нормирующих усилителей НУ-420-1, НУ-020DC, СНУ4 для тензодатчиков
Одноканальные усилители НУ-xxxDC имеют гальваническую развязку входных цепей питания и 3 фиксированных значения коэффициента усиления входного сигнала (настраивается установкой перемычек). Двухкаскадная схема усилителя позволяет производить независимую регулировку усиления и компенсации начальной нагрузки.
В суммирующих усилителях СНУ4-XXXсигнал каждого датчика усиливается предварительным каскадом, затем подается на сумматор. В отличие от соединительных коробок в сумматоре предусмотрена регулировка усиления по каждому каналу отдельно и регулировка суммарного коэффициента передачи. Таким образом, к усилителю можно подключать датчики с разными коэффициентами передачи.
Двухканальный дифференциальный усилитель СНУ2-010/020DCимеет два предварительных усилителя с независимой регулировкой «нуля» и усиления по каждому каналу. Суммирующий каскад имеет дополнительную регулировку усиления. Усилитель имеет выходные сигналы – 0…10В и 0…20мА.
Преимущества нормирующих усилителей НУ-420-1, НУ-020DC, СНУ4 для тензодатчиков
Степень защиты оболочкой IP65
НУ-05DC 1 канал, выход 0…5В, гальваническая развязка, питание пост. 18..36 В, 0.2А
НУ-010DC 1 канал, выход 0…10В, гальваническая развязка, питание пост. 18..36 В, 0.2А
НУ-020DC 1 канал, выход 0…20мА, гальваническая развязка, питание пост. 18..36 В, 0.2А
НУ-420-1 1 канал, выход 4…20мА, питание пост. 18..36 В, 0.2А
СНУ2-010/020DC 2 входа, дифференцирующий, выход 0..10В, 0..20мА, питание пост. 18..36В, 0.2А
СНУ4-05 4 входа, суммирующий, выход 0…5В, питание 2х9В, 0.2А
СНУ4-010 4 входа, суммирующий, выход 0…10В, питание 2х12В, 0.2А.
Дополнительная комплектация нормирующих усилителей НУ-420-1, НУ-020DC, СНУ4 для тензодатчиков
Нормирующий усилитель может поставляться в комплекте с блоком питания. Блок питания выполнен в пластмассовом корпусе с возможностью крепления на DIN-рейку.
Блок питания 9 или 12В.
Модель БП220-18/9х2 имеет два выхода (2 х 9В, 0.2А).
Модель БП220-24/12х2 имеет два выхода (2 х 12В, 0.2А).
Форма заказа нормирующих усилителей НУ-420-1, НУ-020DC, СНУ4 для тензодатчиков
Заказать нормирующие усилители НУ можно через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании, по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии» (базовый вариант).
Возможные ошибки при оформлении заказа на нормирующие усилители НУ-420-1, НУ-020DC, СНУ4 для тензодатчиков
Ввиду относительного многообразия моделей и модификаций нормирующих усилителей НУ-420-1, НУ-020DC, СНУ4 для тензодатчиков рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки:
— неправильное или некорректное название прибора: мембранный датчик давления, терморезистор (это полупроводниковый прибор), тензорезистор (это датчик) и прочие ошибки в обозначении.
— орфографические ошибки и неправильные обозначения модели: НУ420; НУ-020ДС; НУ4
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: diaphragm pressure sensor NU-420, ye420 (в En-раскладке)
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатическое исполнение — параметры измеряемой и окружающей среды, способы присоединения и монтажа) в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Разрешительная и техническая документация на нормирующие усилители НУ-420-1, НУ-020DC, СНУ4 для тензодатчиков
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации тензодатчиков М50, М70, М100, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастройки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
