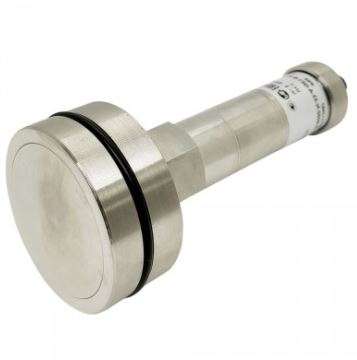

Датчик давления APZ-3420t для тоннелепроходческих механизированных комплексов (ТПМК), с поршневым разделителем сред, специально разработан для тяжелых условий эксплуатации со средами, в которых присутствуют камни, грунт, песчаная порода, пульпа, воздух и прочие включения.
Датчик давления APZ-3420t разработан для применения в условиях перегрузок, сильной вибрации и частых колебаний давления, что происходит при некоторых технологических процессах, например, связанных с подачей жидкой смазки (эмульсии) к режущим частям буровых и тоннелепроходческих машин.
В преобразователе APZ-3420t между мембраной и сенсором чувствительного элемента имеется разделитель сред — герметичный отсек, заполненный маслом. Конструкция датчика давления обеспечивает удобство демонтажа и очистки, что часто требуется в процессе эксплуатации
Датчик давления APZ-3420t отлично подойдет для применения в условиях перегрузок, сильной вибрации и частых колебаний.
Области использования датчика APZ-3420t: контроль давления пульпы, буровые и тоннелепроходческие комплексы, специализированный транспорт, строительные машины и оборудование.
Основные характеристики датчика давления APZ-3420t:
— Диапазоны давления: от 0…6 бар до 0…40 бар.
— Измеряемое давление: избыточное (ДИ), вакуумметрическое (ДВ).
— Основная погрешность (класс точности): 1,0 / 0,5 % ДИ.
— Выходной сигнал: 4…20 мА (искробезопасное Exia исполнение — опционально); 0…20 мА; 0…5 мА; 0…10 В; 0…5 В; 0,5…4,5 В; HART; RS-485 (Modbus RTU).
— Сенсор: кремниевый тензорезистивный.
— Механическое присоединение: специальное исполнение.
— Температура измеряемой среды (Тис): -25…+85 °C.
— Температура окружающей среды (Тос): -40…+85 °C.
Стоимость датчика давления APZ-3420t зависит от исполнения по взрывозащите, диапазона измерения, класса точности, выходного сигнала, дополнительных опций и других ценообразующих факторов (см. также форму заказа датчиков APZ-3420t).
Цена датчика давления APZ-3420t высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) преобразователь APZ-3420t (датчик давления) по цене производителя, а также наличие на складе (или срок изготовления/производства) — уточняйте у менеджеров.
См. также общепромышленные датчики давления APZ-3420, APZ-3420a.
*- Также можно заказать дополнительное оборудование для датчиков давления — монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы и т.д. и т.п. (см. ниже по тексту подробную информацию о вспомогательном и связанном оборудовании для преобразователей давления).
Технические характеристики датчика давления APZ-3420t
Техническое описание и форма заказа датчиков давления APZ-3420t
Форма записи условного обозначения при заказе датчиков давления APZ-3420t
Техническое описание и форма заказа датчиков давления APZ-3420t
Возможные ошибки при оформлении заказа на преобразователи давления APZ3420t (АПЗ-3420т) для туннелепроходных комплексов
Ввиду относительного многообразия исполнений, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на преобразователи давления APZ3420t (АПЗ-3420т) для туннелепроходных комплексов, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разрежения (тяги), сенсор, реле, электрический манометр вакуумметр мановакуумметр напоромер (тягомер), расходомер, уровнемер, регистратор, регулятор, пневмодатчик, пневмометр, пневмопреобразователь, пневмосигнализатор, дифманометр, перепадомер и т.п.
— неправильные обозначения модели: APZ3420-t, APZ-3420-d, APZ3420t, APZ 3420 t, AP3, AZP-, АПЗ-3420-т, АПЗ-3420т, АПЗ3420т, АПЗ3420-т, АЗП-, АП3 и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: pressure sensor APZ-3420t, datchik davleniya apz-3420t, ФЗЯ-3420е (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователь АПЗ-3420-т, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на датчик давления APZ-3420t (преобразователь):
см. Карта заказа APZ-3420t датчик давления для тоннелепроходческих комплексов (скачать опросный лист oprosnyj-list-apz-amz).
см. Технические характеристики APZ-3420t датчик давления для тоннелепроходческих комплексов (Тех.описание).
см. Руководство по эксплуатации APZ-3420t датчик давления для тоннелепроходческих комплексов.
см. Методика поверки APZ-3420t датчик давления для тоннелепроходческих комплексов.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) ПД, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ПД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное оборудование для преобразователей давления (ПД)
I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паронитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцеры, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР.
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. HART-коммуникатор (для настройки параметров, калибровки, выбора режимов работы), HART-модем, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
