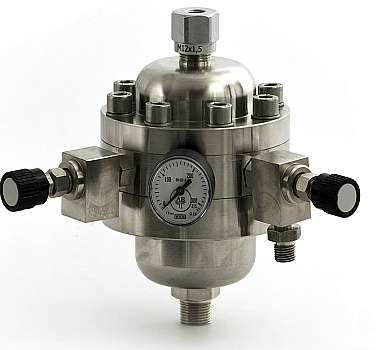

Разделители сред РГБ и РПГ предназначены для поверки и калибровки средств измерения избыточного давления не допускающих попадания внутрь масла и воды — РГБ, или жидкости и газа — РПГ, защита высокоточных измерительных приборов от загрязнения.
Разделители сред РГБ и РПГ в основном устанавливается на следующие приборы приборы:
гидравлические установки (устройства) сравнительной калибровки ГУСК и грузопоршневые манометры МП (МП2,5, МП6, МП60, МП250, МП600).
Преимущества разделителей сред РГБ и РПГ
+ Применение разделителей РГБ и РПГ расширяет диапазон применения, имеющихся на предприятии устройств для создания давления не приобретая новые.
+ Конструкция приборов (устройств РПГ и РГБ) унифицирована, в отличие от аналогов, имеет максимальный диапазон раздела сред до 70 МПа (РГБ) и 25МПа (РПГ).
+ Не вызывают дополнительной несистемной погрешности при измерении, ввиду отсутствия механического разделителя в конструкции мембраны.
Стандартная поставка РГБ
—разделитель сред;
—комплект фитингов для присоединения поверяемых средств измерения с резьбами: М20х1,5 — 1 шт; М12х1,5 — 1 шт; G1/2 — 1 шт; G1/4 — 1 шт;
—комплект уплотнительных резино-металлических колец;
—комплект ЗИП;
—паспорт.
Стандартная поставка РПГ
—разделитель сред;
—шланг для подключения внешнего источника давления;
—комплект фитингов для присоединения поверяемых средств измерения с резьбами: М20х1,5 — 1 шт; М12х1,5 — 1 шт; G1/2 — 1 шт; G1/4 — 1 шт;
—комплект уплотнительных резино-металлических колец;
—комплект ЗИП;
—паспорт.
Стоимость разделителей сред РГБ и РПГ зависит от суммы цен основных ценообразующих параметров и цен на дополнительные опции, отличающихся друг от друга конструктивным исполнением, диапазоном давления.
Стоимость моделей уточняйте у менеджеров
Технические характеристики разделителей сред РПГ и РГБ
| Характеристика | Значение | |
| РГБ | РПГ | |
| Диапазон раздела давления, МПа | 0…70 | 0…25 |
| Предел измеряемого давления | 25 (250) МПа (кгс/см2) | |
| Давление источника сжатого воздуха(или азота), не более | 26 (260) МПа (кгс/см2) | |
| Рабочая среда: на входе на выходе |
масло*, вода** воздух***, азот**** |
|
| Объём рабочей жидкости в разделителе | 40±5 мл | |
| Количество мест для поверяемых средств измерения давления, шт. | 1 | |
| Разделяемые среды | масло / вода***** | жидкость / газ |
| Масса прибора, кг | 8 | 10 |
| Габарит, не более, мм | (Д×В) 120×195 | (Д×Ш×В) 250×330×200 |
*Допускается применять трансформаторное масло по ГОСТ 10121, ГОСТ 982, ТУ 38.1011025 или касторовое масло по ГОСТ 18102, ГОСТ 6757.
*Дистиллированная вода по ГОСТ 6709 грузопоршневого манометра.
***Класс чистоты сжатого воздуха по ИСО 8573-1: 6 3 1
****Особо чистый азот 2-го сорта по ГОСТ 9293-74 (ОКП 21 1412 0440 ).
*****Рекомендуется применять трансформаторное масло по ГОСТ 10121, ГОСТ 982, ТУ 38.1011025 или касторовое масло по ГОСТ 18102, ГОСТ 6757. На выходе: дистиллированная вода ГОСТ 6709-72.
Запрещается создавать в разделителе давление превышающее 25МПа (250 кгс/см2); использовать в качестве газа кислород и другие газы, которые могут привести к взрыву при взаимодействии с рабочей жидкостью разделителя.
Возможные ошибки при оформлении заказа на разделители сред РГБ и РПГ
Рекомендуем быть внимательными при оформлении заказа на разделители сред РГБ и РПГ, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: задатчик/калибратор давления, устройство задачи давления и т.п.
— неправильные обозначения модели и орфографические ошибки: РГП, РБГ и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: hydraulic device of the comparative, hydraulic comparative calibration unit, RGP, h,u (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на разделители сред РГБ и РПГ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, способы присоединения и монтажа в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
,
текст зашифрован, копирование отслеживается и преследуется;
авт.-ДИА; соавторы АПС, КЦ-М0/П10.
ГК Теплоприбор — производство и продажа КИПиА: Приборы и системы контроля давление / Метрологическое оборудование / Задатчики давления / Пресса и установки гидравлические / Разделитель сред РГБ и РПГ.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) разделители сред РГБ и РПГ по цене производителя; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Метрологическое оборудование контроля давления.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
Техническая документация на разделитель сред РГБ и РПГ:
см. Карта заказа установки (скачать опросный лист).
см. Технические характеристики установки (Тех.описание).
см. Руководство по эксплуатации установки.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
