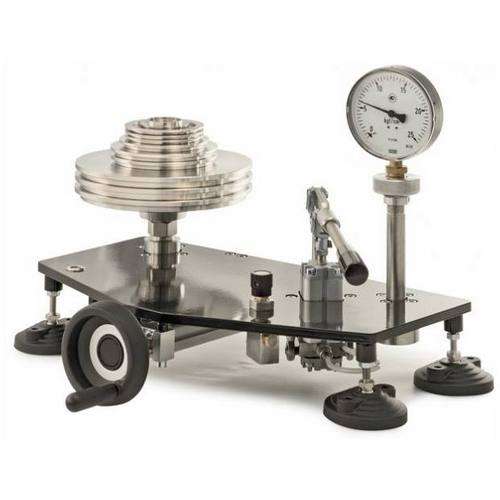

Манометры газовые грузопоршневые МГП-0.2,-0.5,-1,-2.5,-4,-10,-25,-100,-160 предназначены для поверки и калибровки средств измерения избыточного давления: калибраторов давления, измерительных преобразователей давления (датчиков), образцовых и технических манометров, грузопоршневых манометров, классов точности 0,008 и грубее в диапазоне от 0,0007 до 16 МПа.
См. также характеристики модификации для разрежения — вакуумный грузопоршневой манометр МГП-В с диапазоном измерения от −0,003 до −0,1 МПа.
Преимущества манометров газовых грузопоршневых МГП-0,2…160:
+ Модификации с ВПИ до 50 кПа для поверки низкопредельных датчиков давления — уникальный диапазон для грузопоршневой манометрии.
+ Возможность комплектации одного устройства для создания давления (УСД) несколькими измерительными поршневыми системами (ИПС) для расширения диапазона измерений.
+ В стандартном исполнении встроенный ручной насос и объемный регулятор для создания тестового давления в диапазоне от −0,095 до 1 МПа, возможность подключения внешних источников создания давления и разряжения (баллон с азотом, вакуумный насос) с управлением высокоточными вентилями.
+ Возможность поверки грузопоршневых манометров уже в стандартном исполнении.
Основные технические характеристики манометра газового грузопоршневого МГП-0.2,-0.5,-1,-2.5,-4,-10,-25,-100,-160
Манометры газовые грузопоршневые МГП выпускаются в следующих модификациях: МГП-0,2, МГП-0,5, МГП-1, МГП-2,5, МГП-4, МГП-10, МГП-25, МГП-100, МГП-160, с классом точности от 0,005 до 0,05 %.
1. Манометр газовый грузопоршневой МГП-0,2
| Диапазон измерения | 0,0007…0,02 МПа |
| Класс точности | 0,005; 0,01; 0,02; 0,05 |
| Дискретность создания давления | 0,1 кПа |
| Масса прибора | 20 кг |
| Масса набора грузов | 5,425 кг |
| Рабочий диапазон температур | 18…28 °C |
| Рабочая среда | воздух и азот |
| Номинальная площадь поршня | 25 см² |
| Единицы измерения | МПа, кгс/см², бар |
Набор грузов манометра газового грузопоршневого МГП-0,2
| Кол-во, шт | Масса, кг | Давление, кПа |
| 1 | 0,025 | 0,1 |
| 2 | 0,05 | 0,2 |
| 1 | 0,125 | 0,5 |
| 4 | 0,25 | 1 |
| 3 | 1,25 | 5 |
| 1 | ИПС | 0,7 |
| 1 | Тарелка | 0,3 |
2. Манометр газовый грузопоршневой МГП-0,5
| Диапазон измерения | 0,0007…0,05 МПа |
| Класс точности | 0,005; 0,01; 0,02; 0,05 |
| Дискретность создания давления | 0,1 кПа |
| Масса прибора | 20 кг |
| Масса набора грузов | 12,925 кг |
| Рабочий диапазон температур | 18…28 °C |
| Рабочая среда | воздух и азот |
| Номинальная площадь поршня | 25 см² |
| Единицы измерения | МПа, кгс/см², бар |
Набор грузов манометра газового грузопоршневого МГП-0,5
| Кол-во, шт | Масса, кг | Давление, кПа |
| 1 | 0,025 | 0,1 |
| 2 | 0,05 | 0,2 |
| 1 | 0,125 | 0,5 |
| 4 | 0,25 | 1 |
| 9 | 1,25 | 5 |
| 1 | ИПС | 0,7 |
| 1 | Тарелка | 0,3 |
3. Манометр газовый грузопоршневой МГП-1
| Диапазон измерения | 0,003…0,1 МПа |
| Класс точности | 0,005; 0,01; 0,02; 0,05 |
| Дискретность создания давления | 1 кПа |
| Масса прибора | 14 кг |
| Масса набора грузов | 5,35 кг |
| Рабочий диапазон температур | 18…28 °C |
| Рабочая среда | воздух и азот |
| Номинальная площадь поршня | 5 см² |
| Единицы измерения | МПа, кгс/см², бар |
Набор грузов манометра газового грузопоршневого МГП-1
| Кол-во, шт | Масса, кг | Давление, кПа |
| 1 | 0,05 | 1 |
| 2 | 0,1 | 2 |
| 1 | 0,25 | 5 |
| 7 | 0,5 | 10 |
| 1 | ИПС | 3 |
| 1 | Колокол | 17 |
| 1 | Тарелка | 1 |
4. Манометр газовый грузопоршневой МГП-2,5
| Диапазон измерения | 0,003…0,25 МПа |
| Класс точности | 0,005; 0,01; 0,02; 0,05 |
| Дискретность создания давления | 1 кПа |
| Масса прибора | 14 кг |
| Масса набора грузов | 13,85 кг |
| Рабочий диапазон температур | 18…28 °C |
| Рабочая среда | воздух и азот |
| Номинальная площадь поршня | 5 см² |
| Единицы измерения | МПа, кгс/см², бар |
Набор грузов манометра газового грузопоршневого МГП-2,5
| Кол-во, шт | Масса, кг | Давление, кПа |
| 1 | 0,05 | 1 |
| 2 | 0,1 | 2 |
| 1 | 0,25 | 5 |
| 2 | 0,5 | 10 |
| 11 | 1,0 | 20 |
| 1 | ИПС | 3 |
| 1 | Колокол | 17 |
| 1 | Тарелка | 1 |
5. Манометр газовый грузопоршневой МГП-4
| Диапазон измерения | 0,003…0,4 МПа |
| Класс точности | 0,005; 0,01; 0,02; 0,05 |
| Дискретность создания давления | 1 кПа |
| Масса прибора | 14 кг |
| Масса набора грузов | 20,85 кг |
| Рабочий диапазон температур | 18…28 °C |
| Рабочая среда | воздух и азот |
| Номинальная площадь поршня | 5 см² |
| Единицы измерения | МПа, кгс/см², бар |
Набор грузов манометра газового грузопоршневого МГП-4
| Кол-во, шт | Масса, кг | Давление, кПа |
| 1 | 0,05 | 1 |
| 2 | 0,1 | 2 |
| 1 | 0,25 | 5 |
| 2 | 0,5 | 10 |
| 2 | 1,0 | 20 |
| 8 | 2,0 | 40 |
| 1 | ИПС | 3 |
| 1 | Колокол | 17 |
| 1 | Тарелка | 1 |
6. Манометр газовый грузопоршневой МГП-10
| Диапазон измерения | 0,02…1 МПа |
| Класс точности | 0,005; 0,01; 0,02; 0,05 |
| Дискретность создания давления | 5 кПа |
| Масса прибора | 14 кг |
| Масса набора грузов | 11,5 кг |
| Рабочий диапазон температур | 18…28 °C |
| Рабочая среда | воздух и азот |
| Номинальная площадь поршня | 1 см² |
| Единицы измерения | МПа, кгс/см², бар |
Набор грузов манометра газового грузопоршневого МГП-10
| Кол-во, шт | Масса, кг | Давление, кПа |
| 1 | 0,05 | 5 |
| 1 | 0,1 | 10 |
| 2 | 0,2 | 20 |
| 1 | 0,5 | 50 |
| 9 | 1,0 | 100 |
| 1 | ИПС | 20 |
| 1 | Колокол | 80 |
| 1 | Тарелка | 5 |
7. Манометр газовый грузопоршневой МГП-25
| Диапазон измерения | 0,02…2,5 МПа |
| Класс точности | 0,005; 0,01; 0,02; 0,05 |
| Дискретность создания давления | 5 кПа |
| Масса прибора | 14 кг |
| Масса набора грузов | 26,5 кг |
| Рабочий диапазон температур | 18…28 °C |
| Рабочая среда | воздух и азот |
| Номинальная площадь поршня | 1 см² |
| Единицы измерения | МПа, кгс/см², бар |
Набор грузов манометра газового грузопоршневого МГП-25
| Кол-во, шт | Масса, кг | Давление, кПа |
| 1 | 0,05 | 5 |
| 1 | 0,1 | 10 |
| 2 | 0,2 | 20 |
| 1 | 0,5 | 50 |
| 4 | 1,0 | 100 |
| 10 | 2,0 | 200 |
| 1 | ИПС | 20 |
| 1 | Колокол | 80 |
| 1 | Тарелка | 5 |
8. Манометр газовый грузопоршневой МГП-100
| Диапазон измерения | 0,04…10 МПа |
| Класс точности | 0,005; 0,01; 0,02; 0,05 |
| Дискретность создания давления | 25 кПа |
| Масса прибора | 14 кг |
| Масса набора грузов | 21,37 кг |
| Рабочий диапазон температур | 18…28 °C |
| Рабочая среда | воздух и азот |
| Номинальная площадь поршня | 0,2 см² |
| Единицы измерения | МПа, кгс/см², бар |
Набор грузов манометра газового грузопоршневого МГП-100
| Кол-во, шт | Масса, кг | Давление, кПа |
| 1 | 0,04 | 20 |
| 1 | 0,05 | 25 |
| 1 | 0,08 | 40 |
| 1 | 0,1 | 50 |
| 2 | 0,2 | 100 |
| 1 | 0,5 | 250 |
| 3 | 1,0 | 500 |
| 8 | 2,0 | 1000 |
| 1 | ИПС | 40 |
| 1 | Колокол | 460 |
| 1 | Тарелка | 20 |
9. Манометр газовый грузопоршневой МГП-160
| Диапазон измерения | 0,04…16 МПа |
| Класс точности | 0,005; 0,01; 0,02; 0,05 |
| Дискретность создания давления | 25 кПа |
| Масса прибора | 14 кг |
| Масса набора грузов | 33,37 кг |
| Рабочий диапазон температур | 18…28 °C |
| Рабочая среда | воздух и азот |
| Номинальная площадь поршня | 0,2 см² |
| Единицы измерения | МПа, кгс/см², бар |
Набор грузов манометра газового грузопоршневого МГП-160
| Кол-во, шт | Масса, кг | Давление, кПа |
| 1 | 0,04 | 20 |
| 1 | 0,05 | 25 |
| 1 | 0,08 | 40 |
| 1 | 0,1 | 50 |
| 2 | 0,2 | 100 |
| 1 | 0,5 | 250 |
| 3 | 1,0 | 500 |
| 14 | 2,0 | 1000 |
| 1 | ИПС | 40 |
| 1 | Колокол | 460 |
| 1 | Тарелка | 20 |
В основном диапазоне измерений от 0,1·Pmax до Pmax погрешность нормируется в % от измеряемой величины, в дополнительном диапазоне измерений от Pmin до 0,1·Pmax погрешность нормируется в % от 0,1·Pmax
Pmax — верхний предел диапазона измерений;
Pmin — нижний предел диапазона измерений.
Изготовитель гарантирует соответствие эталонных манометров МГП требованиям ТУ 4212-008-91357274-2016 при соблюдении условий транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации — 18 месяцев со дня отгрузки манометра грузопоршневого МГП потребителю.
Средний срок службы — не менее 8 лет.
Габариты и схема подключения манометра МГП-0,2…160 газового грузопоршневого
Габаритные размеры манометров МГП-0,2…10 газовых грузопоршневых
Габаритные размеры манометров газовых грузопоршневых МГП-25…160
Стандартная поставка грузопоршневых манометров МГП-0,2…160
1. Устройство для создания давления
2. Измерительная поршневая система в футляре
3. Один набор грузов
4. Комплект фитингов для присоединения поверяемых средств измерения с резьбами:
| М20×1,5 | M12×1,5 | G½ | G¼ |
|---|---|---|---|
| 1 шт. | 1 шт. | 1 шт. | 1 шт. |
5. Комплект уплотнительных колец
6. Комплект ЗИП
7. Паспорт
8. Свидельство о поверке
9. Программное обеспечение для автоматического расчёта создаваемого давления, масс грузов и влияния внешних факторов на результат измерений
Дополнительное оборудование для модернизированных грузопоршневых манометров МГП-0,2…160
1. Дополнительные ИПС для расширения диапазона измерения
2. Устройство электропривода вращения поршня ИПС
3. Электронный статоскоп для поверки грузопоршневых манометров
4. Внешние источники создания давления до 16 МПа и разряжения (компрессоры, усилители давления , вакуумные насосы) с оснасткой для подключения
6. Дополнительный набор грузов в других единицах измерения
Форма записи обозначения при заказе манометров газовых грузопоршневых МГП-0.2,-0.5,-1,-2.5,-4,-10,-25,-100,-160
При заказе манометра газового грузопоршневого МГП-0.2,-0.5,-1,-2.5,-4,-10,-25,-100,-160 следует указать:
— его полное или сокращённое наименование;
— диапазон измерения;
— класс точности;
— тип рабочей среды;
— набор гирь;
— единицы измерения.
Пример заказа манометра газового грузопоршневого МГП-0.2,-0.5,-1,-2.5,-4,-10,-25,-100,-160:
Манометр газовый грузопоршневой модернизированный МГП-10 с пределами измерений 0,02…1 МПа, класса точности (предела основной погрешности измерений) 0,01, комплект грузов в МПа, ускорение свободного падения в районе эксплуатации 9,8195 м/с²:
«Манометр газовый грузопоршневой МГП-10-0,01-МПа-9,8195».
Подробнее о манометрах грузопоршневых, их принципах действия, конструктивных исполнениях, марках-моделях, видах, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить, грузопоршневые манометры газовые), областях применения, комплектации, о ценах (см. прайс-лист на грузопоршневые манометры), наличию на складе или сроках изготовления см. ниже.
Стоимость манометра газового грузопоршневого МГП-0.2,-0.5,-1,-2.5,-4,-10,-25,-100,-160 зависит от модели и модификации; диапазона измерения, набора грузов, рабочей среды, массы УСД, дискретности создания давления класса точности, а также цен на дополнительные опции (расширенная климатика, взрывозащищённое исполнение, наличие свидетельства о Госповерке) и прочих ценообразующих факторов (все цены указаны на базовое исполнение без НДС, без учёта скидок, акций и специальных предложений — конкретные условия и цены уточняйте у менеджеров).
Все цены указаны на общепромышленное базовое исполнение оборудования, указаны без учёта налога НДС, без стоимости тары-упаковки, доставки, а также и стоимости дополнительных услуг. Возможность снижения-уменьшения цены, величину скидок, наличие акций и сроков действия специальных предложений уточняйте у менеджеров при заказе.
Возможные ошибки при оформлении заказа на поверочный (эталонный) манометр МГП0.2, МГП0.5 МГП1, МГП2.5, МГП4, МГП10, МГП25, МГП100, МГП160
Ввиду многообразия моделей и модификаций, сложности обозначения и формы заказа поверочного (эталонного) манометра МГП0.2, МГП0.5 МГП1, МГП2.5, МГП4, МГП10, МГП25, МГП100, МГП160, рекомендуем быть внимательными при оформлении заказа, в т. ч. учитывать вероятные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с подобными ошибками в заявках:
— неправильное или некорректное название прибора: станция поверки манометров МГП-0,2, грузопоршневой МГП-0,5, тестирование поверка приборов манометров датчиков давления МГП-1 грузопоршневой, МГП-2,5, МГП-4, калибратор манометров МГП-10, МГП-25, МГП-100, МГП-160, калибровочный манометр, калибрационный, калибраторный, поверочный эталон и т. п.
— неправильные обозначения модели и орфографические ошибки: МГП0.2, МГП0.5, МГП1, МГП2.5, МГП4, МГП10, МГП25, МГП100, МГП160, МПГ и т. п.
— устаревшие обозначения и ранние модификации: отсутствуют.
— ошибочные написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: compression tester MGP graduating, steam gauge gaseous verification, gage sizing, pressure-gauge gas-fired calibration, gassy pressure measuring instrument trimming, pressure indicator sizing work, gas deadweight pressure gage tester coining, manometer gas-filled standardizing, air gauge pressure meter sensor detector calibrating, ufpjdsq uhepjgjhiytdjq vfyjvtnh VUG (в En-раскладке) и т. д. и т. п.
Поэтому большая просьба, будьте внимательны при оформлении заказа на поверочные эталоны МГП-0,2…160, не путайте обозначения, а если не уверены или не знаете, то просто напишите основные технические характеристики (диапазон измерения, класс кточности, дискретность создания давления, масса набора грузов, рабочий диапазон температур, рабочая среды, единицы измерения давления и т. д.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
