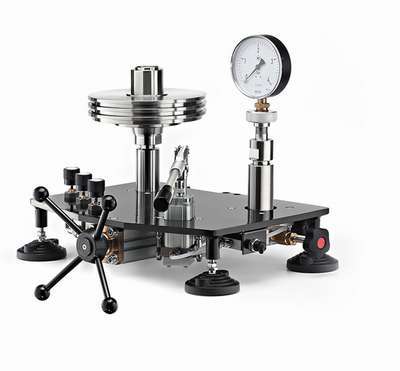

Манометр газовый грузопоршневой вакуумный МГП-В (вакуумметр) является эталонным средством измерения (эталоном) и предназначен для поверки и калибровки средств измерения вакуумметрического давления (разрежения): калибраторов давления, вакуумметров, измерительных преобразователей давления (датчиков), образцовых и технических вакуумметров, грузопоршневых манометров (вакуумметров), классов точности 0,008 и грубее в диапазоне от −0,003 до -0,1МПа.
Области применения грузопоршневого манометра МГП-В: эталон при поверке и калибровке средств измерений давления (кроме кислородных СИ) в лабораторных условиях.
Для избыточного давления (ДИ, ИД) см. манометры газовые грузопоршневые МГП-0,2…-160 и манометры грузопоршневые МП-6…2500.
Для абсолютного давления (ДА, АД) см. грузопоршневые манометры абсолютного и избыточного давления МПА-0,2…100.
Цена на грузопоршневой манометр МГП-В (вакуумметр) высылается по запросу.
Конкретные условия и цены, как заказать, купить, а также срок изготовления грузопоршневых манометров МГП-В уточняйте у менеджеров.
Преимущества газовых грузопоршневых манометров МГП-В вакуумных (ваккуметров):
+ Возможность комплектации одного устройства для создания давления (УСД) несколькими измерительными поршневыми системами (ИПС) для расширения диапазона измерений.
+ В стандартном исполнении встроенный ручной насос и объемный регулятор для создания тестового давления в диапазоне от −0,095 до 1 МПа, возможность подключения внешних источников создания давления и разрежения (баллон с азотом, вакуумный насос) с управлением высокоточными вентилями.
+ Возможность поверки грузопоршневых манометров (вакуумметров) уже в стандартном исполнении.
Изготовитель гарантирует соответствие МГП требованиям ТУ 4212-008-91357274-2016 при соблюдении условий транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации — 18 месяцев со дня отгрузки манометра грузопоршневого потребителю.
Средний срок службы — не менее 8 лет.
Технические характеристики манометра газового грузопоршневого вакуумного МГП-В
В основе работы манометра газового грузопоршневого вакуумного МГП-В (вакуумметра) лежит принцип «неуплотненного поршня» — суммарный вес поршня, грузоприемного устройства, и установленных на нем грузов уравновешивает измеряемое давление, действующее на нижний торец поршня.
Основные метрологические параметры грузопоршневого манометра МГП-В
| Параметр (характеристика) грузопоршневого манометра МГП-В | Значение параметра (характеристики) |
| Диапазон измерения вакуумметрического давления (разрежения) | −0,003…−0,1 МПа |
| Классы точности | 0,005; 0,01; 0,02; 0,05 |
| Дискретность создания давления | 1 кПа |
| Вес прибора | 14 кг |
| Масса набора грузов | 5 кг |
| Рабочий диапазон температур | 18…28 °C |
| Рабочая среда | воздух и азот |
| Номинальная площадь поршня | 5 см² |
| Единицы измерения | МПа, кгс/см², бар |
В основном диапазоне измерений от 0,1·Pmax до Pmax погрешность нормируется в % от измеряемой величины, в дополнительном диапазоне измерений от Pmin до 0,1·Pmax погрешность нормируется в % от 0,1·Pmax
Pmax — верхний предел диапазона измерений;
Pmin — нижний предел диапазона измерений.
Набор грузов вакуумметра (манометра) газового грузопоршневого МГП-В
| Кол-во грузов, шт | Масса, кг | Давление, кПа |
| 1 | 0,05 | 1 |
| 2 | 0,1 | 2 |
| 1 | 0,25 | 5 |
| 8 | 0,5 | 10 |
| 1 | ИПС | 3 |
| 1 | Тарелка | 7 |
Габаритные и монтажно-присоединительные размеры манометра газового грузопоршневого МГП-В вакуумного
Габаритные размеры грузопоршневого манометра МГП-В
![]()
Стандартный комплект поставки грузопоршневых манометров МГП-В (вакуумметров)
В стандартный комплект поставки грузопоршневых манометров МГП-В (вакуумметров) входит следующее оборудование:
1. Устройство для создания давления (УСД).
2. Измерительная поршневая система (ИПС) в футляре.
3. Один набор грузов.
4. Комплект фитингов для присоединения поверяемых средств измерения с резьбами:
| М20×1,5 | M12×1,5 | G½ | G¼ |
|---|---|---|---|
| 1 шт. | 1 шт. | 1 шт. | 1 шт. |
5. Комплект уплотнительных колец
6. Комплект ЗИП
7. Паспорт
8. Свидетельство о поверке
9. Программное обеспечение для автоматического расчёта создаваемого давления, масс грузов и влияния внешних факторов на результат измерений.
Дополнительные опции и оборудование для манометров грузопоршневых МГП-В
1. Дополнительные ИПС для расширения диапазона измерения
2. Устройство электропривода вращения поршня ИПС
3. Электронный статоскоп для поверки грузопоршневых манометров
4. Внешние источники создания давления до 16 МПа и разрежения (компрессоры, усилители давления , вакуумные насосы) с оснасткой для подключения
6. Дополнительный набор грузов в других единицах измерения
Форма записи обозначения при заказе манометров газовых грузопоршневых МГП-В
При заказе манометра газового грузопоршневого МГП-В следует указать:
— его полное или сокращённое наименование (МГП-В);
— диапазон измерения;
— единицы измерения.
— класс точности;
— тип рабочей среды;
— набор гирь;
— прочие дополнительные опции и оборудование, если необходимо (список см. выше по тексту).
Пример заказа манометра газового грузопоршневого МГП-В:
Манометр газовый грузопоршневой модернизированный МГП-В с пределами измерений −0,003…−0,1 МПа, класса точности (предела основной погрешности измерений) 0,02, комплект грузов в МПа, ускорение свободного падения в районе эксплуатации 9,8195 м/с²:
«Манометр газовый грузопоршневой МГП-В-0,02-МПа-9,8195».
Подробнее о манометрах грузопоршневых, вакуумметрах, их видах, конструктивных исполнениях, принципах действия, марках-моделях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, купить, заказать, грузопоршневые манометры газовые), областях применения, комплектации, о ценах (см. прайс-лист на грузопоршневые манометры), наличию на складе или сроках изготовления см. ниже.
Стоимость манометра газового грузопоршневого МГП-В вакуумного зависит от модификации и модели; диапазона измерения, набора грузов, рабочей среды, массы УСД, дискретности создания давления класса точности и цен на дополнительные опции (расширенная климатика, взрывозащищённое исполнение, наличие свидетельства о Госповерке) и других ценообразующих факторов (все цены указаны на базовое исполнение без НДС, без учёта скидок, акций и специальных предложений — конкретные условия и цены уточняйте у менеджеров).
Все цены на манометр МГП-В и другие грузопоршневые манометры указаны на общепромышленное базовое исполнение, без учёта налога НДС, без стоимости тары-упаковки, доставки, а также и стоимости дополнительных услуг. Возможность уменьшения цены, величину скидок, наличие акций и сроков действия специальных предложений уточняйте у менеджеров при заказе.
Возможные ошибки при оформлении заказа на газовый вакуумный грузопоршневой манометр МГП-В (вакуумметр)
Рекомендуем быть внимательными при оформлении заказа на газовый вакууммный грузопоршневой манометр МГП-В (вакуумметр), в т. ч. принимать во внимание различные варианты записи обозначения и встречающиеся ошибки в заказах. Например, нам доводилось встречаться с такими ошибками в заявках:
— неправильное или некорректное название прибора: эталон, поверочный калибровочный эталонный манометр, станция поверки манометров МГП-В, тестирование поверка приборов манометров датчиков давления, разряжение МГПВ, вакуумный калибратор манометров МГП В и т. п.
— неправильные обозначения модели и орфографические ошибки: разряжение, МГПВ, МГП В, МГП вакуумный, МПГ и т. п.
— устаревшие обозначения и ранние модификации: отсутствуют.
— ошибочные написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: vacuometer manometer gas-filled standardizing, vacuum indicator pressure-gauge gas-fired calibration, vacuum manometer compression tester MGP graduating, suction gage gassy pressure measuring instrument trimming, vacuum-sensing instrument pressure indicator sizing work, vacuum gauge ufpjdsq uhepjgjhiytdjq vfyjvtnh VUG, pressure gauge steam gauge gaseous verification, air gauge pressure meter sensor detector calibrating, gas deadweight pressure gage tester coining, gage sizing (в En-раскладке) и т. д. и т. п.
Поэтому большая просьба, будьте внимательны при оформлении заказа на эталонный грузопоршневой вакуумметр МГП-В, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, класс кточности, дискретность создания давления, масса набора грузов, рабочий диапазон температур, рабочая среды, единицы измерения давления и т. д.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
