CPB-3500…8000 грузопоршневые манометры СРВ предназначены для поверки и калибровки средств измерения избыточного, абсолютного или дифференциального давления: калибраторов давления, измерительных преобразователей (датчиков) давления, образцовых, точных и технических манометров.
Механические грузопоршневые манометры СРВ-3500,-5000,-6000,-8000^ (первичные эталоны) основаны на физическом принципе: Давление = Сила/Площадь. Прямое измерение давления ( P = F/S), использование высококачественных материалов позволяют достичь малой неопределенности измерений в сочетании с отличной долговременной стабильностью. Манометры СРВ^ многие годы находят применение в заводских и калибровочных лабораториях в промышленности, национальных институтах и исследовательских лабораториях.
1. CPB-3500 — Пневматический грузопоршневой манометр.
2. CPB-3800 — Эталон давления. Компактный грузопоршневой манометр (СРВ3800^).
3. CPB-3800HP — Грузопоршневой манометр. Исполнение для высоких давлений (СРВ3500НР^).
4. CPB-5000 — Грузопоршневой манометр. Пневматика (СРВ5000^).
5. CPB-5800 — Грузопоршневой манометр. Гидравлическое исполнение (СРВ5800^).
6. CPB-5000HP — Грузопоршневой манометр. Исполнение для высокого давления (СРВ5000НР^).
7. CPB-5600DP — Грузопоршневой манометр. Исполнение для дифференциального давления (СРВ5600ДП^).
8. CPB-6000 — Первичный эталон давления (СРВ6000^).
9. CPB-6000DP — Первичный эталон перепада давления (СРВ6000ДР^).
10. CPB-8000 — Автоматический грузопоршневой манометр (СРВ8000^).
11. CPD8500 — Пресс для испытания манометров
12. Модели 80, 80L — Оборудование проверки трубопроводов.
13. CPU6000-W, CPU6000-S, CPU6000-M — Блок калибровки.
14. WIKA-Cal — Программное Обеспечение (ПО) для калибровки.
1. CPB-3500 — Пневматический грузопоршневой манометр.
Первичный эталон СРВ3500^ предназначен для калибровки шкалы давления в пневматическом диапазоне -1…120 бар (-14,5…1600ф/дюйм²).
Суммарная погрешность измерения 0,015…0,006% от показания.
Преимущества CPB-3500
— Законченная, автономная система, может использоваться на объекте.
— Четыре различных системы цилиндр-поршень для диапазонов ±1 бар, 0,1 … 7 бар, 0,2 … 25 бар, 1 … 70 бар и 1 … 120 бар или также для диапазонов в ф/дюйм² и кПа.
— Устойчивое алюминиевое основание с прочной ударопрочной крышкой из ABS для промышленного использования в сочетании с небольшими размерами и малым весом
— Взаимозаменяемые поршни и наборы грузов для каждой модели; наборы грузов изготавливаются из нержавеющей стали.
— Стандартно заводская калибровка включает прослеживаемость вплоть до национальных стандартов; опционально возможна калибровка UKAS.
2. CPB-3800 — Эталон давления. Компактный грузопоршневой манометр (СРВ3800^).
Первичный эталон для калибровки шкалы давления в диапазоне до 1200 бар (16000 ф/кв. дюйм) (гидравлическое исполнение).
Образцовый прибор для промышленных предприятий и калибровочных лабораторий для поверки, настройки и калибровки приборов измерения давления.
Преимущества CPB-3800
— Полностью автономная система, также подходит для использования на объекте
— Суммарная погрешность измерения не более 0,025% от измеренного значения
— Возможность модернизации с использованием CPS5800/CPM5800 для обеспечения повышенной точности до 0,006 %
— Непосредственная замена предыдущей серии 580 DH-Budenberg
— Стандартно выполняется заводская калибровка с прослеживаемостью по отношению к национальным стандартам, опционально возможна калибровка UKAS
— Грузы изготовлены из нержавеющей стали, может осуществляться регулировка в соответствии со значением ускорения свободного падения для местной гравиметрической аномалии.
3. CPB-3800HP — Грузопоршневой манометр. Исполнение для высоких давлений (СРВ3500НР^).
Эталон давления для воспроизведения и передачи единицы давления до 2600 бар.
Заводской или лабораторный эталон для поверки, калибровки или настройки различных средств измерения давления.
Преимущества CPB-3800НР
— Система не требующая внешних составных частей с возможностью работы на месте эксплуатации средств измерения давления.
— Расширенная неопределенность до 0,007 % от исходной величины.
— Измерительная поршневая система дифференциального типа с 2-мя диапазонами до 2600 с автоматическим переходом между диапазонами.
— Заводской сертификат с прослеживаемостью до государственного эталона как стандарт, как вариант – сертификат UKAS.
— Груза изготовлены из нержавеющей стали, с возможной подгонкой под местное ускорение свободного падения.

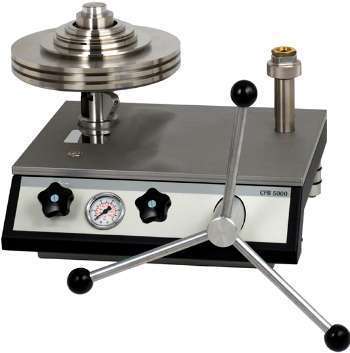

4. CPB-5000 — Грузопоршневой манометр. Пневматика (СРВ5000^).
Средство воспроизведения и передачи единицы давления от -0,1 до 10 МПа (СРВ5000-Р).
Для поверки, калибровки настройки средств измерения давления на производстве и/или лабораториях.
Преимущества CPB-5000
— Законченное решение.
— Расширенная неопределенность до 0,008% ИВ
— Заводская калибровка — стандарт, как вариант возможно DKD/DAkkS.
— Калибровка проводится раз в 5 лет.
— Груза изготовлены из нержавеющей стали, могут быть подогнаны под ускорение свободного падения.
— Запатентованный быстросъемный разъем ConTect позволяет быстро менять поршневые системы, в зависимости от необходимого диапазона.
5. CPB-5800 — Грузопоршневой манометр. Гидравлическое исполнение (СРВ5800^).
Первичный эталон для воспроизведения давления до 1400 бар.
Для поверки, калибровки настройки средств измерения давления на производстве и/или лабораториях.
Преимущества CPB-5800
— Законченное решение для поверки средств измерения.
— Расширенная неопределенность до 0,006% ИВ.
— Экстремально гибкий ГПМ для различных диапазонов с одинарным или двойным поршнем.
— Автоматический переход между диапазонами.
— Заводский сертификат калибровки – стандарт, как вариант возможно UKAS.
— Быстрая и безопасная замена ИПС.
6. CPB-5000HP — Грузопоршневой манометр. Исполнение для высокого давления (СРВ5000НР^).
Первичный эталон для воспроизведения давления до 5000 бар.
Образцовый прибор для производств и лабораторий, для калибровки, настройки и поверки средств измерений.
Преимущества CPB-5800НР
— Замкнутая система.
— Расширенная неопределенность до 0,02% ИВ.
— Расширенная неопределенность до 0,02% ИВ.
— Заводская калибровка как стандартно, DKD/DAkkS как вариант.
— Межкалибровочный интервал — 5 лет.
— Груза изготовлены из нержавеющей стали, могут быть подогнаны под ускорение свободного падения.
7. CPB-5600DP — Грузопоршневой манометр. Исполнение для дифференциального давления (СРВ5600ДП^).
Эталонный прибор для калибровки датчиков перепада давления при определенном статическом давлении.
Образцовый прибор для производств и лабораторий, для калибровки, настройки и поверки средств измерений.
Преимущества CPB-5600DP
— Полностью автономная система для поверки средств измерений.
— Диапазон измерения (статика+перепад) до 400 бар пневматика и 1600 бар гидравлик
— Неопределенность до 0,008% по перепаду и 1 ppm по статике.
— Заводская калибровка — стандартно, как вариант возможно DKD/DAkkS.
— Межкалибровочный интервал — 5 лет.
— Груза изготовлены из нержавеющей стали, могут быть подогнаны под ускорение свободного падения.
8. CPB-6000 — Первичный эталон давления (СРВ6000^).
Грузопоршневой манометр, уровня рабочего эталона и/или эталона копии.
Рабочий эталон для заводских и поверочных лабораторий для испытаний, настройки, поверки и/или калибровки средств измерения давления.
Поверка грузопоршневых манометров.
Преимущества CPB-6000
— Полностью автономная система.
— Инструментальная погрешность (СКО), в зависимости от диапазона, до 5 ppm.
— Сертификат калибровки, стандартно COFRAC (Франция).
— Возможные диапазоны: до 1000 бар — пневматика, до 5000 бар — гидравлика.
15 вариантов различных измерительных поршневых систем.
9. CPB-6000DP — Первичный эталон перепада давления (СРВ6000ДР^).
Грузопоршневой манометр, уровня рабочего эталона и/или эталона копии.
Рабочий эталон для заводских и поверочных лабораторий для испытаний, настройки, поверки и/или калибровки средств измерения давления.
Для воспроизведения положительного или отрицательного перепада давления.
Преимущества CPB-6000DP
— Законченная, замкнутая система, с возможностью применения «на местах».
— Создание давления до 80 МПа (пневматика).
— Неопределенность до 0,008% по перепаду и 1 ppm по статике.
— Сертификат калибровки, стандартно COFRAC (Франция).
— Межкалибровочный интервал — 5 лет.
— Создание дифференциального давления от 10 Па до 80 МПа.
10. CPB-8000 — Автоматический грузопоршневой манометр (СРВ8000^).
Комбинация автоматизации и высокого уровня первичного эталона.
Превосходное решение для испытаний, настройки, поверки и калибровки высокоточных преобразователей давления.
Автоматическая поверка и калибровка средств измерения давления.
Большой объем проверяемых средств измерения давления.
Преимущества CPB-8000
— Расширенная неопределенность до 20 ppm от измеряемой величины.
— Сертификат калибровки лаборатории, аккредитованной COFRAC, как вариант, сертификат калибровки от LNE/PTB.
— Возможные диапазоны: до 1000 бар — пневматика, до 5000 бар — гидравлика.
— Системы автоматического нагружения грузов до 100 кг и разрешением до 0,1 грамм.
— Автоматическое создание давления.
11. CPD8500 — Пресс для испытания манометров
Область применения CPD8500 — пресса для испытания манометров
Калибровочные лаборатории.
Производители электронного авиационного/аэрокосмического оборудования.
Производители высокоточных датчиков давления.
Компании, оказывающие услуги по калибровке, а также сервисные предприятия.
Преимущества CPD8500 — пресса для испытания манометров
— Диапазон измерения до 500 бар (до 7250 фунтов/кв. дюйм).
— Точность 35 частей на млн. от показания.
— Измерение абсолютного и избыточного давления.
— Не требуется установка грузов.
— Интерфейс пользователя через интуитивно понятное меню сенсорного экрана.
12. Модели 80, 80L — Оборудование проверки трубопроводов.
Область применения: определение протечек в трубопроводах.
Преимущества моделей 80, 80L
— Диапазоны: 30 … 600 бар (модель 80) и 7 … 120 бар (модель 80L).
— Погрешность: 0,03 % + 0.05 бар (модель 80) и 0,04 % + 0,015 бар (модель 80L).
— Эргономичность использования.
— Полностью съемный набор грузов.
— Прослеживаемость до государственного эталона.
— Опционально — UKAS сертификат.
13. CPU6000-W, CPU6000-S, CPU6000-M — Блок калибровки.
Область применения:
— определение требуемых грузов для грузопоршневых манометров;
— запись данных для сертификата;
— калибровка, поверка и испытания средств измерения давления;
— простая калибровка преобразователей давления.
Преимущества CPU6000-W, CPU6000-S, CPU6000-M блоков калибровки.
— Патент DE Patent № 102013215351.
— Новая концепция в упрощении создания сертификатов калибровки.
— Легкий старт и начало работы.
— Автоматическая коррекция всех ВВФ для увеличения точности измерения.
— Может быть использовано с ПО WIKA-CAL.
14. WIKA-Cal — Программное Обеспечение (ПО) для калибровки
Область применения WIKA-Cal — Программное Обеспечение (ПО) для калибровки
Создание протоколов калибровки для средств измерения давления.
Полная автоматизация процессов при работе с калибраторами.
Запись данных калибровки в комбинации с прибором CPU6000.
Определение требуемых масс.
Калибровка, поверка и испытания средств измерения давления.
Преимущества WIKA-Cal — Программного Обеспечение (ПО) для калибровки
Создания сертификатов калибровки и протоколов данных
Новый концепт для простоты работы
Легкая работа с ПО
SQL база данных зависимая от Microsoft® Access.
Подробнее о грузопоршневых манометрах, их принципах действия, марках-моделях, видах, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, купить, заказать, манометры грузопоршневые), комплектации, областях применения, о ценах (см. прайс-лист на метрологическое оборудование / грузопоршневые манометры), наличии на складе или сроках изготовления см. ниже.
Стоимость модернизированных грузопоршневых манометров СРВ зависит от модели и модификации; диапазона измерения, набора грузов, рабочей среды, массы УСД, дискретности создания давления, класса точности и цен на дополнительные опции (расширенная климатика, наличие свидетельства о Госповерке) и других ценообразующих факторов (все цены указаны на базовое исполнение без НДС, без учёта скидок, акций и специальных предложений — конкретные условия и цены уточняйте у менеджеров).
Все цены указаны на общепромышленное базовое исполнение оборудования, без учёта налога НДС, без стоимости тары-упаковки, доставки, а также и стоимости дополнительных услуг. Возможность уменьшения-снижения цены, величину скидок, наличие акций и сроков действия специальных предложений уточняйте у менеджеров при заказе.
Форма заказа на CPB-3500…8000 грузопоршневые манометры СРВ
Заказать грузопоршневые манометры СРВ можно через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
Возможные ошибки при оформлении заказа на CPB-3500…8000 грузопоршневые манометры СРВ
Ввиду значительного многообразия модификаций и моделей, сложности обозначения и формы заказа модернизированных поверочных (эталонных) манометров, рекомендуем быть внимательными при оформлении заказа, в т. ч. принимать во внимание вероятные варианты записи обозначения и встречающиеся ошибки. Например, нам доводилось встречаться с подобными ошибками в заявках:
— некорректное или неправильное название прибора: станция поверки манометров, тестирование поверка приборов манометров датчиков давления калибратор манометров, калибровочный манометр, калибрационный, калибраторный, поверочный эталон и т. п.
— неправильные обозначения модели и орфографические ошибки: СРБ, SRW и т. п.
— устаревшие обозначения и ранние модификации:
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: deadweight pressure gage tester, manometer, pressure-gauge, steam gauge, compression tester, pressure measuring instrument, air gauge pressure meter sensor detector, gage, pressure indicator, vfyjvtnhs uhepjgjhiytdst SRV-3500…8000-CHD (в En-раскладке) и т. д. и т. п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не уверены или не знаете, то просто напишите основные технические характеристики (диапазон измерения, класс точности, дискретность создания давления, масса набора грузов, рабочий диапазон температур, рабочая среды, единицы измерения давления и т. д.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Разрешительная и техническая документация на CPB-3500…8000 грузопоршневые манометры СРВ
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации CPB-3500…8000 грузопоршневые манометры СРВ содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастройки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
