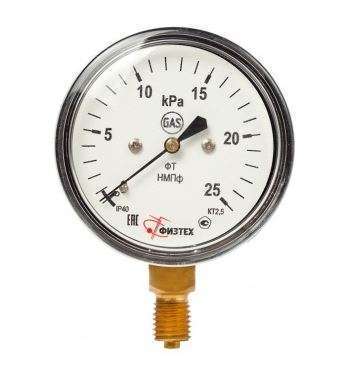

Технические показывающие мембранные напоромеры НМПф-63, тягонапоромеры ТНМПф-63 (манометры низкого давления) с диаметром корпуса 63мм применяются для измерения малых значений избыточного (напора) и вакуумметрического давления (разрежения, тяги) в диапазоне от -20 до 40кПа сухих, газообразных сред, неагрессивных по отношению к примененным конструкционным материалам (медным сплавам).
ГОСТ 2405-88.
ТУ 4212-114-64115539-2014.
Межповерочный интервал (МПИ) — 2 года.
Технические напоромеры НМПф-63, тягонапоромеры ТНМПф-63 имеют общепромышленное исполнение (без взрывозащиты Ех); не защищены от проникновения влаги, защищены от проникновения пыли диаметром более 1мм (степень защищенности корпуса приборов от проникновения воды и пыли IP40).
В подавляющем большинстве случаев напоромеры НМПф-63, тягонапоромеры ТНМПф-63 используются для мониторинга давления газа и пара в котельных или теплоэлектростанциях (ТЭЦ), но их применяют и на многих промышленных предприятиях – пищевых, нефтеперерабатывающих, химических, а также в строительной отрасли и машиностроении. Напоромеры функционируют во многих технологических линиях и установках в качестве неприхотливого к внешним условиям измерительного оборудования.
Преимущества напоромеров и тягонапоромеров ФТ НМПф, ТНМПф:
— разнообразие типоразмеров;
— приборы, сертифицированные в России и ряде стран СНГ;
— двухлетний межповерочный интервал;
— надёжный металлический корпус;
— возможность опломбирования;
— возможность бесплатной опытной эксплуатации.
Стоимость напоромеров НМПф-63, тягонапоромеров ТНМПф-63 зависит модели, диапазона измерения, класса точности, специальных исполнений, дополнительных опций (см. список ниже по тексту), а также общего объема заказа, условий поставки и прочих ценообразующих факторов.
В следующей таблице отражены цены на стандартное (базовое) исполнение напоромера НМПф-63 (тягонапоромера ТНМПф-63), которое предусматривает класс точности 2,5%, единицы измерения кПа, метрическую резьбу присоединительного штуцера М12х1,5.
| Модель манометра ФТ | Класс точности и диаметр корпуса | Пределы измеряемого давления | Цена, руб*. | |
| Радиальный штуцер снизу РШ | Осевой штуцер сзади ОШ | |||
| Тягонапоромеры ТНМПф-63 | кл.т. 2,5%, диаметр корпуса 63мм | согласно стандартному ряду давлений, см. информацию ниже по тексту | 1210 | 1410 |
| Напоромеры НМПф-63 | 0 — 2,5…40 кПа | 1140 | 1340 | |
*Цены указаны на базовое исполнение, без учета НДС=20%, учета скидок, акций и специальных предложений — конкретные условия и цены, а также наличие на складе (или срок изготовления) напоромера НМПф-63, тягонапоромера ТНМПф-63 уточняйте у менеджеров.
Размеры наценок за дополнительные исполнения и опции высылаются по запросу, см. также список возможных дополнительных опций (исполнений) НМП-ф-63, ТНМП-ф-63.
Также можно приобрести дополнительное и вспомогательное оборудование для напоромеров НМПф-63, ТНМП-ф-63:
Отборные устройства (ОУ): бобышки, отводы или импульсные трубки (линии).
Краны (до 1,6/2,5МПа) и клапаны манометровые (свыше 2,5МПа), клапаны нажимные и предохранительные.
Прокладки(уплотнения), переходники, демпферы, охладители, разделители мембранные РМ, соединительные рукава.
см. подробнее о дополнительном оборудовании и арматуре для напоромеров и манометров.
Технические характеристики напоромеров НМПф-63, тягонапоромеров ТНМПф-63
Принцип действия манометров низкого давления — мембранных напоромеров НМПф-63 и тягонапоромеров ТНМПф-63 основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка.
Манометры низкого давления для газа НМПф, ТНМПф используют упругую деформацию мембранного блока, который через штуцер соединяется с рабочей средой, заполняясь газом. При этом стенки мембранного блока деформируются и сдвигают сочленённую с одной из стенок стрелку, отклонение которой вдоль шкалы отображает величину давления рабочей среды.
Основные метрологические и технические параметры напоромеров НМПф-63, тягонапоромеров ТНМПф-63
| Параметр (характеристика) напоромеров ФТ НМПф-63, тягонапоромеров ТНМПф-63 | Значение параметра (характеристики) |
| Номинальный диаметр корпуса | 63 мм |
| Класс точности | 2,5 |
| Степень пылевлагозащиты | IP40 |
| Резьба присоединительного штуцера | — М12*1,5 (базовая) — другие резьбы по заказу |
| Размер квадрата под ключ, мм | 14 мм |
| Расположение штуцера | — радиальное (РШ) снизу — центрально-осевое (ОШ), сзади |
| Внешний корректор «0» на циферблате | корректор нуля отсутствует |
| Устойчивость к климатическим воздействиям (климатика) | исполнение У2 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, Тис (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | от — 50 до +150С |
| Диапазон температуры окружающей среды, Тос | от -60 до +60С |
| Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
| Рабочие диапазоны измерений | — постоянная нагрузка — 3/4 шкалы — переменная нагрузка — 2/3 шкалы — кратковременная нагрузка — 100% шкалы |
| Средний срок службы | 10 лет |
| Масса, не более | 0,25 кг |
| Материал корпуса | сталь, окрашенная в черный цвет |
| Обечайка | нет |
| Стекло | органическое, крепление к корпусу по резьбе |
| Мембранная коробка | медный сплав |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
Пределы измерения давления напоромера НМПф-63, тягонапоромера ТНМПф-63
| Пределы измерений в системных единицах (кПа) — базовое исполнение (по заказу изготавливаются в любых единицах измерения) |
|
| ТНМПф-63 (тягонапоромер) | -1…1,5 / -1,25…1,25 / -1,5…1; 2,5 / -2…2; 4 / -2,5…1,5 / -3…3 / -4…2; 6 / -5…5 / -6…4; 10 / -8…8 / -10…6; 15 / -12,5…12,5 / -15…10 / -4…2 / -20…20 кПа |
| НМПф-63 (напоромер) | 0 — 2,5; 4; 6; 10; 16; 25; 40 кПа |
Перевод единиц давления 1 бар = 0,1 МПа = 100 кПа = 1,0197 кгс/см2.
Габаритные и монтажно-присоединительные размеры напоромеров НМПф-63, тягонапоромеров ТНМПф-63
Габаритные размеры напоромеров НМПф-63-РШ, тягонапоромеров ТНМПф-63-РШ с радиальным штуцером
Габаритные размеры напоромеров НМПф-63-ОШ, тягонапоромеров ТНМПф-63-ОШ с осевым штуцером
*Диаметр корпуса прибора ФТ.
Напоромеры и тягонапоромеры необходимо устанавливать через отсечной кран или клапан.
Прибор должен быть установлен в нормальном рабочем положении, т.е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате.
Форма записи обозначения при заказе напоромеров НМПф-63, тягонапоромеров ТНМПф-63
При оформлении заказа на напоромер НМПф-63, тягонапоромер ТНМПф-63 (и других напоромеров ФТ) следует заполнить форму (карту) заказа напоромеров (жирным шрифтом выделены исполнения, относящиеся к напоромерам с диаметром корпуса 63мм):
| 1. | Тип измеряемого давления | Тягонапоромер для измерения избыточного давления-разрежения (тягинапора) |
| Напоромер для измерения избыточного давления (напора) | ||
| 2. | Модель прибора | НМПф-63, ТНМПф-63 (-100, -160 для других диаметров) |
| 3. | Пределы давлений в системных единицах измерений (кПа) (По заказу потребителя возможно изготовление приборов в других единицах измерения) |
Для тягонапоромера согласно стандартному ряду давлений, см. информацию выше по тексту |
| Для напоромера — 0 — 2,5; 4; 6; 10; 16; 25; 40 кПа |
||
| 4. | Класс точности прибора | кт. 1,5 |
| кт.2,5 | ||
| 5. | Номинальный диаметр корпуса прибора | d.63 |
| d.100 | ||
| d.160 | ||
| 6. | Степень пылевлагозащиты прибора | IP40 |
| IP54 | ||
| IP65 | ||
| 7. | Резьба присоединительного штуцера (По заказу потребителя возможно изготовление приборов с другими резьбами) |
М12*1,5; G1/4 М20*1,5; G1/2; 1/2NPT |
| 8. | Расположение присоединительного штуцера | ОШ (осевое, сзади) |
| РШ (радиальное, снизу) | ||
| 9. | Дополнительные исполнения приборов | Согласно списку, приведенному ниже по тексту. |
Также по отдельному заказу можно приобрести дополнительное оборудование для манометров и прочих приборов контроля давления — защитно-монтажную арматуру, краны манометровые, переходники и т.д. и т.п. (см. ниже по тексту подробную информацию о допоборудовании для манометров, напоромеров, тягомеров и тягонапоромеров).
См. также сигнализирующие напоромеры ДН-СН, ДН-СВ, ДН-С2, ДГ-СН, ДГ-СВ, ДГ-С2, ДТ-СН, ДТ-СВ, ДТ-С2.
Пример записи обозначения при заказе напоромеров НМПф, тягонапоромеров ТНМПф
Тягонапоромер ТНМПф -10…0…6 кПа кт.2,5 d.63 IP40 M12*1,5 ОШ Пл Ном.
Дополнительные исполнения и опции манометров ФТ (напоромеров НМПф-63, тягонапоромеров ТНМПф-63 и других)
Внимание! Приведенный далее список дополнительных опций и исполнений относится ко всей номенклатуре манометров ФТ, возможность того или иного конкретного исполнения напоромера НМПф-63, ТНМПф-63 следует уточнять при заказе.
«Ац» — исполнение для измерения давления ацетилена (с отметкой на циферблате и в паспорте);
«Без корр.»0» — исполнение МТИф без внешнего корректора положения стрелки на циферблате;
«Без заполнения» — исполнение ДМ8008-ВУф, ДМ8008-ВУф Кс без заполнения демпфирующей жидкостью (сухие);
«БН» — исполнение прибора в нержавеющем корпусе с нержавеющей байонетной обечайкой;
«БС» — исполнение прибора в стальном корпусе с стальной байонетной обечайкой;
«Газ» — исполнение для измерения давления не агрессивных газов (с отметкой на циферблате и в паспорте);
«Гос.поверка» — приборы будут поверены представителем ФГУ «Томский ЦСМ»;
«d.100» — указание номинального диаметра корпуса прибора;
«Доп.температурная шкала» — исполнение для МП3А-Уф, МП4А-Уф (с доп.температурной шкалой указывающей t0
аммиака);
«Доп.шкала» — исполнение приборов с двойной шкалой измерений (в заявке обязательно указание единиц измерений для второй шкалы);
«Демпфер» — демпфер устанавливается в штуцер прибора с любым диапазоном показаний;
«Защита от перегрузки» — исполнение механизма прибора, которое предотвращает выход манометра из строя при резком перепаде давления в системе;
«кт.1,5» — указание класса точности прибора;
«Корр.»0» — исполнение МТИф с внешним корректором положения стрелки на циферблате;
«Кис» — прибор поставляется обезжиренным (с отметкой на циферблате и в паспорте);
«Красная черта на …» — нанесение технологической черты на циферблат (в заявке обязательно указание на какой отметке);
«М20*1,5» — указание резьбы присоединительного штуцера прибора;
«Номер» — номер на корпусе прибора (наклейка), внесение в паспорт (для d.40, 50, 63), номер в паспорте (для d.100, 160, 250);
«ОШ» — исполнение прибора с осевым расположением штуцера (сзади);
«ОШ Фл» — приборы с осевым штуцером поставляются с задним расположением фланца;
«Переходник внеш. …» — прибор поставляется в комплекте с переходником (материал переходника необходимо указать в заявке);
«Пломба» — пломбирование корпуса приборов саморазрушающейся наклейкой;
«РШ» — исполнение прибора с радиальным расположением штуцера (снизу);
«… с разделителем РМ…» — прибор поставляется сочлененным с мембранным разделителем сред;
«Свидетельство» — прибор поставляется со свидетельством о поверке, оформленным метрологической службой завода-изготовителя, либо ФГУ «Томский ЦСМ»;
«Тех.стекло» — исполнение электроконтактных манометров с высокой стальной обечайкой и техническим стеклом;
«Условная шкала» — исполнение для МТИф с относительной шкалой показаний (для снятия показаний требуются пересчетные таблицы);
«Указатель» — прибор поставляется в комплекте с внешним указателем рабочего/предельного давления;
«УХЛ1» — исполнение приборов для работы в условиях умеренного холодного климата (диапазоны температур указаны в РЭ);
«Фл» — приборы с радиальным штуцером поставляются с задним фланцем (для d.100,160), с передним фланцем (для d.63);
«Фл передний» — приборы с радиальным штуцером поставляются с передним фланцем (для d.100, 160);
«Фл задний» — приборы с радиальным штуцером поставляются с задним фланцем (для d.63);
«ФОШ» — приборы с осевым штуцером поставляются с передним расположением фланца;
«Шильдик» — табличка с позиционным обозначением прибора (информацию предоставляет заказчик);
«ЭКСПОРТ» — экспортное исполнение приборов, которое включает оформление паспорта, РЭ, наклеек на английском языке;
«IP40» — указание степени пылевлагозащиты прибора;
«SG» — прибор поставляется с безопасным техническим стеклом (Safety Glass);
«RP» — исполнение прибора с безопасным техническим стеклом (Safety Glass) и красной регулируемой стрелкой (Red Point);
«R12, R22, …» — исполнение для измерения давления хладагентов (с доп.температурной шкалой указывающей t0 хладагента).
Рекомендации по выбору манометров и напоромеров ФТ, аналоги и замены
При выборе моделей, исполнений дополнительных опций манометров и напоромеров ФТ (НМП-ф, ТНМП-ф и других) необходимо руководствоваться требованиями технической и конструкторской документации, учитывать конкретные условия применения приборов, очень важно обратить внимание на следующее:
— необходимо выбирать манометр с таким диапазоном измерений, чтобы рабочий диапазон измеряемых давлений системы находился в пределах от 25% до 75% шкалы,
— для работы на открытых объектах необходимо выбирать приборы с более высокой степенью защиты от воздействия окружающей среды (климатика и IP). Для работы в сложных климатических условиях необходимо выбирать манометры с соответствующим климатическим исполнением по ГОСТ15150-69,
— в зонах повышенной вибрации рекомендуется выбирать приборы повышенной виброустойчивости (вибростойкие, V4 по ГОСТ Р 52931).
— при измерении давления агрессивных сред необходимо использовать корозионностойкие (нержавеющие) исполнения Кс.
Возможные ошибки при оформлении заказа на манометры и мано-вакуумметры НМП-ф-63, ТНМП-ф-63-У2
Ввиду относительного многообразия моделей, модификаций и исполнений манометров и мановакуумметров НМП-ф-63, ТНМП-ф-63-У2, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
неправильные названия прибора: тягомер, тяго-напоромер, измеритель датчик преобразователь давления тяги напора тягинапора, регистратор детектор индикатор сигнализатор давления разрежения разряжения, прессостат, регулятор и т.д. и т.п.
орфографические ошибки, описки и неправильное условное обозначение: НМПф63, ТНМПф63, НМП-ф-63, ТНМП-ф-63, ТММП (это тягомер), НМ-63, ТНМ-63, НМ63, ТНМ63; HMP-63, THMP-63 (латиницей вместо кириллицы) и т.п.;
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА, КПа и пр.
ошибки, связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure gauge, head gauge NMPf-63, weight gauge TNMPf-63, manometer, draft meter, naporomer nmpf-63 tyagonaporomer-tnmpf-63, YVGa-63, NYVGa-63 (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на мано-вакуумметры НМПф63, ТНМПф63, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, размерность, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и специалисты нашей компании подберут нужный вам прибор и все необходимое дополнительное оборудование по наилучшему соотношению Цена-Качество-Наличие на складе (Срок Изготовления).
Техническая документация на мембранные напоромеры НМПф-63, тягонапоромеры ТНМПф-63.
см. Карта заказа НМПф-63, ТНМПф-63 напоромеры и тягонапоромеры ФТ (скачать опросный лист).
см. Технические характеристики НМПф-63, ТНМПф-63 напоромеры и тягонапоромеры ФТ (Тех.описание).
см. Руководство по эксплуатации НМПф-63, ТНМПф-63 напоромеры и тягонапоромеры ФТ .
см. Методика поверки НМПф-63, ТНМПф-63 напоромеры и тягонапоромеры ФТ .
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) НМ, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт НМ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное и вспомогательное оборудование для технических показывающих манометров (напоромеров ФТ НМПф, ТНМПф и других)
1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.
4. Переходники М/G нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления
