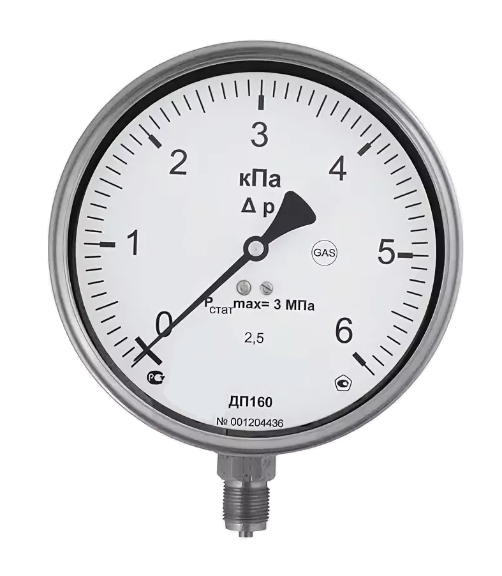

Дифнапоромеры ДП100Н, ДП160Н используются для измерения малых дифференциальных давлений газообразных незагрязнённых и сухих сред. Приборы с мембранной коробкой или плоской мембраной могут работать в агрессивных средах, не взаимодействующих с нержавеющей сталью. Среди основных сфер использования можно выделить машино- и приборостроение, строительство, теплоэнергетику и некоторые другие.
Рекомендуется размещать ДП100Н, ДП160Н в местах, защищенных от существенных вибраций. Могут прослеживаться вибрации только низкой частоты.
Технические характеристики ДП100/160Н
| Наименование | Значение показателя |
| Номинальный диаметр корпуса, D | 100,160 мм |
| Класс точности | 1,5% |
| Диапазоны показаний давления | от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40 кПа по заказу: кгс/см², мбар, мм вод.ст. |
| Рабочая нагрузка | постоянная нагрузка: 100% шкалы переменная нагрузка: 0,9 шкалы кратковременная нагрузка: 1,3 шкалы |
| Температура измеряемой среды Тис | до + 60°C |
| Температура окружающей среды Тос | −40…+60 °C |
| Присоединение к процессу | радиальное |
| Резьба присоединения | 2хМ20х1,5; 2хG½ — под заказ |
| Чувствительный элемент | мембранная коробка |
| Штуцер | латунь, нержавеющая сталь |
| Механизм | латунь, нержавеющая сталь |
| Циферблат | алюминий, шкала черная на белом фоне |
| Материал корпуса | нержавеющая сталь |
| Степень пылевлагозащиты | IP 54 |
| Стекло | техническое |
| Кольцо | сталь нержавеющая, байонет (резьба) |
| Климатическое исполнение | УХЛ1 |
| Опции | — заводской номер — пломбировка корпуса — технологическая черта — внутренний демпфер |
| Масса,кг | 3,45 |
| Межповерочный интервал | 10 года |
Габаритные и монтажно-присоединительные размеры дифнапоромера ДП100/160Н
Исполнение Р (радиальное)
| Тип | D1 | D2 | b | c | c1 | c2 | f | G | h | S |
| ДП100Н | 101 | 100 | 84 | 6 | 3 | 20 | 15 | М20х1,5 G½ B |
90 | 22 |
| ДП160Н | 161 | 160 | 120 |
Пример оформления заказа
ДП100Н (0…6 кПа) G½
Напоромер дифференциальный показывающий (ДП), диаметр корпуса 100мм (100), из нержавеющей стали (Н), радиальное расположение штуцера, диапазоном измерения 0…6 кПа (0…6 кПа), присоединительная резьба штуцера G½ (G½)
При заказе необходимо указать:
— Диаметр корпуса;
— Диапазон измерения;
— Степень пылевлагозащиты;
— Вид штуцера — радиальный, осевой
— Материал исполнения
— Дополнительные опции (при необходимости);
— Дополнительное и вспомогательное оборудование (КМЧ)
Возможные ошибки при оформлении заказа
Ввиду относительного многообразия марок и моделей дифференциальных напоромеров ДП, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
неправильные обозначения модели: ПД100Н, Дп160н, дп100, ДД100Н и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: pokazyvayushchij differencialnyj naporomer DP100N, difnaporomer DP160N, DP100n, dp160n (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа) в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
