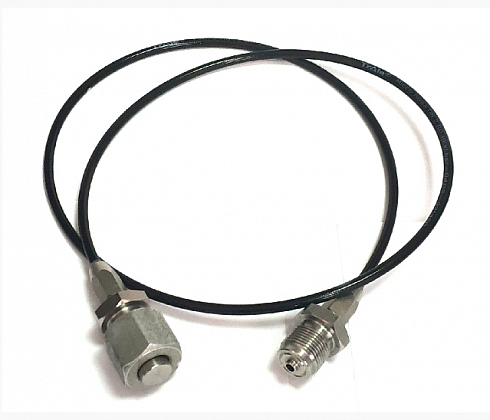

Рукав высокого давления РДВ — это гибкий трубопровод для транспортировки специальных гидравлических и моторных жидкостей на базе минерального масла, жидкого топлива, консистентных смазок, гликоля или водной эмульсии под давлением, для передачи рабочего усилия. Конструкционно представляет собой две и более резиновых трубки помещенных одна в другую армированных металлическими оплетками или навивками, оборудованные соединительными фитингами. Рукав высокого давления применяются в гидравлических системах различных машин и механизмов.
Гибкий рукав высокого давления (РВД) используется для соединения трубопроводов, приборов давления, оборудования, снятия вибрационных нагрузок. РДВ состоит из гибкой части (рукава), (многослойной композитной трубки), и присоединительной арматуры. Присоединительная арматура изготавливается из нержавеющей стали AISI 304* и в базовой комплектации имеет внешнее резьбовое соединение М20х1,5 и внутреннее резьбовое соединение в виде накидной гайки М20х1,5.
Рукав высокого давления РДВ поставляется от 1 метра. Р max = 40 МПа.
Преимущества гибких рукавов высокого давления РДВ
Основным и главным преимуществом гибкого рукава РВД по отношению к обычным трубопроводам является его способность изгибаться, благодаря чему, область применения металлорукавов практически не ограничена. Обладая такими уникальными свойствами, металлорукав высокого давления будет востребован в случаях повышенной вибрации в местах соединения трубопровода (диапазон частот – от 10 до 2000Гц), необходимостью перемещения одного из соединяемых элементов, либо просто при критических показателях температуры или давления. Секрет такой способности сильфонного металлорукава противостоять внутренним и внешним воздействиям заключается в его устройстве.
Типовая конструкция металлического рукава РДВ из нержавеющей стали
Металлорукав применяемый для высокого давления производят из гибкой герметичной оболочки круглого сечения, с кольцевыми гофрами, вокруг которой расположена одно- либо многослойная защитная оплетка, скрепляемая на концах наружными «стаканами». Оплетка гофрированной трубы представляет собой сплетенную под определенным углом стальную проволоку на поверхности рукава. Она выполняет защитную функцию, препятствуя внешним механическим воздействиям, повышая при этом прочность изделия. В зависимости от эксплуатационных факторов (рабочее давление, назначение) количество слоев оплетки может быть различным .
Производство металлорукавов высокого давления РДВ
Производится металлорукав по техническому заданию Заказчика. В таком техническом задании обязательно указываются: диаметр / длина / рабочее давление, а так же концевые детали (соединительные окончания) следующих типов: резьбовые соединения различных импортных и отечественных стандартов, фланцы, втулки под сварку и т.д. Материал гофры металлорукава — нержавеющая сталь марки AISI 316 L. Металлорукав гибкий с одной металлической оплеткой. Уникальные возможности сегодняшних металлорукавов высокого давления позволяют осуществлять перемещение агрессивных жидкостей и газов в широком температурном диапазоне (от -200 до +700 0С) и высоком давлении (до 550 атм), сохраняя при этом герметичность.
Концевая арматура рукава высокого давления РВД
На концах металлорукава высокого давления расположена концевая арматура, с помощью которой рукав монтируется на требуемый объект. Концевая арматура может варьироваться в зависимости от модификации, и назначения. Тип концевой арматуры никак не ограничен, что позволяет использовать различные соединения как отечественных, так и зарубежных стандартов, благодаря чему использование рукавов возможно на любом оборудовании практически всех отраслей промышленности. Металлорукава и гофровые кольца производятся из нержавеющей стали марок AISI 304 — 316L и AISI 316 L соответственно. Характеристики выпускаемых металлорукавов могут быть изменены по желанию заказчика, в зависимости от требуемых условий эксплуатации – рабочее давление, либо габаритных размеров – длина, диаметр. Предусмотрена установка различных типов соединений – разъемные соединения (резьбовые соединения различных импортных и отечественных стандартов) и неразъемных – втулки под сварку. Металлорукава могут использоваться для транспортировки агрессивных сред в жидком и газообразном состоянии, в температурных пределах от -200 до +700 0С и рабочем давлении до 550 атм.
Сталь марки AISI 304 — это аустенитная сталь с низким содержанием углерода. В России согласно ГОСТ её аналогом является сталь марки 08Х18Н10 . Нержавеющая сталь марки AISI 304 является кислотостойкой и выдерживает краткосрочное поднятие температуры до 900 градусов по Цельсию.
Возможные ошибки при оформлении заказа
Ввиду относительного многообразия моделей и модификаций металлических рукавов, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе:
— орфографические ошибки и неправильные обозначения модели: рукав соединительный ВДР, РВД, РД. и т.п.;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: rukav vysokogo davleniya RDV, RVD, high pressure hose (в En-раскладке) HLD, HDL и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диаметр, длина, рабочее давление) и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
