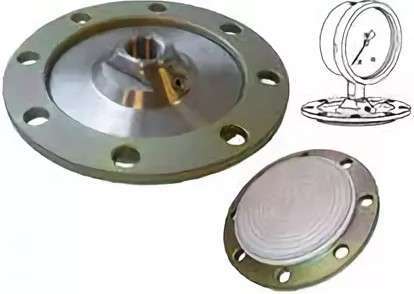

Разделитель мембранный РМ-5320 с открытой мембраной предназначен для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы сред.
Разделители сред с открытой мембраной РМ5320 наилучшим образом подходят для сред кристаллизующихся, выделяющих осадки или несущие взвешенные твёрдые частицы — открытая мембрана не дает возможности кристаллизирующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу, доступна для периодической очистки.
Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав мод. -55004, поставляемый по требованию заказчика.
Разделители мембранные не являются средствами измерения, но вносят дополнительную погрешность измерения не более ±1% нормирующего устройства.
Разделители изготовляются для нужд народного хозяйства и для поставки на экспорт (в том числе для тропического климата — исп.Т3).
Полный срок службы до списания разделителей — не менее 6 лет.
Стоимость мембранного разделителя РМ-5320 зависит от исполнения, общего объема заказа и других ценообразующих факторов.
Цена разделителя мембранного РМ-5320 — от 4890 руб*.
Цена на РМ-5320 указана без НДС=20%, конкретные условия (в том числе при оптовых покупках**) и цены, как заказать (купить), а также наличие на складе разделителей мембранных РМ-5320 (средоразделителей для манометров датчиков давления и т.п.), срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
По состоянию на 15.06.2020 в наличии на складе в Москве:
Разделитель мембранный РМ-5320, 1 шт., цена 4890 руб. без НДС.
Технические характеристики разделителя мембранного РМ-5320 (РМ5320)
Устройство и работа
В конструкции разделителей моделей РМ-5320 с открытой мембраной отсутствует нижний фланец.
Под камерой разделителя понимается пространство, ограниченное мембраной разделителя и его корпусом.
Открытая мембрана не дает возможности кристаллизирующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки. Для предохранения открытой мембраны от повреждения при транспортировании имеется защитный кожух.
Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем. Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой.
Разделители РМ5320 всегда применяются с соединительным рукавом, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства.
Примененные материалы
Материалы деталей разделителей РМ5320, контактирующих с измеряемой средой приведены в следующей таблице.
| Модели разделителей | Материалы деталей, контактирующих с измеряемой средой | ||
| мембрана | фланец нижний | корпус | |
| РМ-5320 (с открытой мембраной) | сплав 36НХТЮ | без фланца | сталь12Х18Н10Т |
Примечание. По требованию заказчика мембрана разделителя может быть изготовлена из титана, молибденосодержащих сталей, тантала или защищена специальной фторопластовой накладкой.
Основные параметры разделителя РМ-5320 (средоразделителя РМ5320)
| Параметр (характеристика) разделителя РМ-5320 | Значение параметра (характеристики) |
| Диапазон давления | |
| Диапазон измерения давления МПа (кгс/см2) | 0,025-2,5 (0,25-25) |
| Температурный диапазон | |
| Климатическое исполнение (°C) | — 30…+ 60 |
| Относительная влажность окружающего воздуха (% при 35°C) | 98 |
| Температура измеряемой среды (°C) на входе разделителя | — 40…+ 170 |
| Технические характеристики | |
| Технические условия (ТУ) | 25-05.2343-78 |
| Дополнительная погрешность вносимая разделителем (%) | 1 |
| Марки разделительной жидкости | ПЭС-2; ПМС-6; ПМС-50 |
| Объемы, заполняемые разделительной жидкостью измерительных устройств, комплектуемых разделителями, см³ | 40 |
| Конструкционные материалы * | |
| Материал исполнения мембраны (сталь) | 36НХТЮ |
| Материал корпуса и фланцев (сталь) | 12Х18Н10Т |
| Вес | |
| Масса модели 5321 (не более кг.) | 2 |
| Масса соединительного рукава (не более кг.) | 0,4 |
Габаритные и присоединительные размеры разделителя мембранного РМ-5320
1.верхний фланец
2.корпус
3.прокладка
4.мембрана
5.болт
7.прокладка
Разделитель мембранный РМ-5320
Рукав соединительный гибкий. Габаритные и присоединительные размеры
Длина рукава в развернутом виде 2,5 м
Схема установки для заполнения разделителя мембранного и измерительного устройства
Форма записи условного обозначения и пример заказа разделителей мембранных РМ-5320
Для того, чтобы заказать (купить) разделитель мембранный РМ-5320, нужно сообщить следующие данные:
— наименование,
— условное обозначение,
— модель,
— наличие соединительного рукава (если необходимо)
— наличие пленки из фторопласта (если необходимо)
— климатическое исполнение (указывается только для тропического исполнения Т),
— обозначение технических условий (ТУ).
Важно! при выборе модели и исполнения мембранного разделителя сред необходимо обязательно учитывать пределы измеряемого давления, характер измеряемой среды (для кристаллизующихся и несущих взвешенные осадки сред следует предпочесть разделители сред с открытой мембраной — РМ5320, РМ5322 и др.) и тип присоединения.
Примеры обозначения при заказе:
Мембранный разделитель РМ-5320.
Мембранный разделитель РМ-5320-01, фторопласт.
Мембранный разделитель РМ-5320, рукав модели 55004 (2,5м, М20х1,5 вну/нар).
Мембранный разделитель РМ-5320-Т3 (тропическое исполнение).
Пример полной формы обозначения (ПФО) при заказе:
1. РМ-5320 мембранный разделитель (0,025-2,5МПа, М20х1,5(вну), без нижнего фланца, нерж., 8 болтов, без запр. клапана, базовое исп.)
Совместно с PM-5319, РМ-5320, РМ-5321, РМ-5322, PM-5497 можно заказать:
По требованию заказчика разделители (разделители с соединительным рукавом) могут комплектоваться с измерительными устройствами типов: технические манометры МТИ, ДМ. МП; пневматические преобразователи давления МС-П1, МС-П2, МВС-П1, МВС-П2, ВС-П1, МП-П2, МП-П3, МП-П4 на давление 60 МПа (600 кгс/см2) только разделители с соединительным рукавом. В этом случае при заказе разделителя следует указать соответствующее измерительное устройство.
Возможные ошибки при оформлении заказа на мембранные разделители сред для манометров (датчиков давления) PM5320 (средоразделитель PM-5320)
Ввиду относительной многообразия исполнений мембранных разделителей сред для манометров (датчиков давления) PM5320 (средоразделитель PM-5320), рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: мембрана разделительная, средоразделитель, гидравлический разделитель сред, разграничитель сред, сепаратор и т.п..
— неправильные обозначения и запись модели или орфографические ошибки и описки: РМ-53-20, РМ5320, ПМ-5320; РМ-5319, РМ-5321, РМ-5322, РМ-5497 (другие модели); PM-5320, PM5320 (латиницей вместо кириллицы) и т.д.;
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА, пси и пр.
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: membrane separator PM-5320, permeator RM-5320; membrannyj razdelitel RM: rm5320, HV-5320 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на средоразделитель (сепаратор сред) для манометров и датчиков давления РМ5320, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, исполнения по материалам (или вид измеряемой среды), присоединительные резьбы (М20х1,5 или G1/2), наличие заправочного клапана, соединительного рукава мод.-55004) в простой форме изложения и наши инженеры разберут и подберут необходимый Вам прибор, исполнение и оборудование в наилучшем соотношении Цена—Качество—Срок поставки (наличие на складе).
Техническая документация на мембранный разделитель сред РМ-5320:
см. Технические характеристики РМ-5320 разделитель сред мембранный с открытой мембраной (Тех.описание).
см. Руководство по эксплуатации РМ-5320 разделитель сред мембранный.
см. Методика поверки РМ-5320 разделитель сред мембранный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) РМ, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт РМ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
