Мембранный разделитель сред РС-21 для манометров и датчиков предназначен для монтажа на технологические трубопроводы высокого давления, где недопустим контакт измеряемой среды с деталями КИПиА.
Разделители сред РС-21 являются аналогом мембранных разделителей сред РМ-53хх, и изготавливаются согласно ТУ 3742-015-27844275-2018 в следующих вариантах:
— разделитель сред РС-21-00 с муфтовым присоединением к измерительной линии;
— разделитель сред РС-21-01 штуцерный (техническое описание см. ниже по тексту).
Разделители сред РС-21 относятся к защитной трубопроводной арматуре, используются в системах автоматического контроля, наблюдения и управления технологическими процессами (АСУ ТП) во множестве отраслей промышленности, в частности устанавливаются с манометрами и датчиками.
Применяются разделители сред РС-21 в узлах мониторинга состояний проводимых сред на трубопроводных коммуникациях и импульсных линиях, связанных с транспортировкой агрессивных, загрязнённых и быстрозастывающих сред, которые могут повлиять на показания и работоспособность измерительных приборов.
Разделитель РС-21 передаёт давление к манометру нейтральной жидкостью посредством мембраны из эластомерного материала, отделяющей агрессивные среды от попадания в КИП.
Стоимость мембранного разделителя сред РС-21 зависит от модели (РС-21-00, РС-21-01), комплектации*, общего объема заказа и других ценообразующих факторов.
Цена разделителя РС-21 высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) разделитель сред РС-21-01, РС-21-00, а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
*Разделители РС-21-01 могут быть поставлены, по индивидуальному согласованию с заказчиком, как сборе с запорными клапанами (см. таблицу совместимости ниже), так и отдельно. Вы можете заказать комплексную манометрическую сборку: штуцерный разделитель РС-21-01 + запорный клапан + фитинг присоединения, защиты или полностью в сборе отборное устройство давления ЗК14, и всё это в одном месте.
Также совместно с разделителями РС-21 можно заказать:
По требованию заказчика разделители (разделители с соединительным рукавом) могут комплектоваться с измерительными устройствами типов: технические манометры МТИ, ДМ. МП; пневматические преобразователи давления МС-П1, МС-П2, МВС-П1, МВС-П2, ВС-П1, МП-П2, МП-П3, МП-П4 на давление 60 МПа (600 кгс/см2) только разделители с соединительным рукавом. В этом случае при заказе разделителя следует указать соответствующее измерительное устройство.

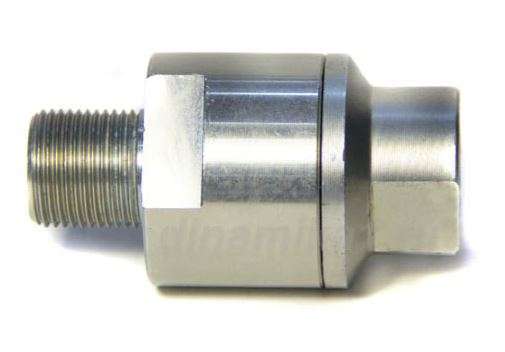

Технические характеристики штуцерных разделителей сред РС-21-01
Штуцерные разделители сред РС-21 с резьбовым подключением изготовлены по УХЛ (ГОСТ 15150) в хладостойком или нержавеющем варианте, могут поставляться с запорными манометрическими клапанами высокого давления типа ВПЭМ, 15лс(нж)54бк, 15лс(нж)67бк и присоединительным фитингом в комплектации. Разделители сред РС-21 имеют максимальный предел для измерений давлений жидкостей и газов в пределах 400 кг/см2.
Мембранные штуцерные разделители сред РС-21 рассчитаны на передачу давления жидких и газообразных измеряемых сред до 40МПа, с температурой в диапазоне от -60° до +200° Цельсия.
Ниже представлены основные варианты сборок с запорной арматурой высокого давления нашего производства.
Таблица совместимости разделителя РС-21-01 под манометр с запорной арматурой
| Модель разделителя сред и материал исполнения | *Тип запорной арматуры (клапан, кран шаровой) Ду5 – Ду15, Ру до 400 кг/см2 |
| Штуцерный разделитель РС-21-01 (ЛС) хладостойкий ст.09Г2С | 15лс54бк муфтовый |
| 15лс54бкМ стяжная муфта | |
| 15лс67бк муфтовый | |
| 15лс67бкМ стяжная муфта | |
| ВПЭМ 5х350 | |
| Кран шаровой КШД.М, 11лс01пм, Ру до 160 кг/см2 | |
| Штуцерный разделитель сред РС-21-01 (НЖ) коррозиестойкий ст.12Х18Н10Т | 15нж54бк Ду15 муфтовый |
| 15нж54бкМ Ду15 стяжная муфта | |
| 15нж67бк Ду15 муфтовый | |
| 15нж67бкМ Ду15 стяжная муфта | |
| Кран шаровой КШД.М Ду6 – 15, 11нж01пм, Ру до 160 кг/см2 |
Габаритные размеры разделителя сред РС-21-01
Основные параметры разделителя сред РС-21-01
| Параметр (характеристика) разделителя сред РС-21-01 | Значение параметра (характеристики) | |
| Назначение и тип разделения | Под манометр с передачей давления «жидкость – жидкость» или «газ — жидкость» | |
| Герметичность по согласованию с заказчиком, ГОСТ 9544 | Полная, по умолчанию — класс «А» | |
| Варианты резьбовых присоединений | К манометру (выход) | Муфта G ½; G ¼; G 1/8; М20х1,5; М12х1,5; М10х1. |
| К импульсной линии (вход) | Штуцер G ½; М20х1,5; Rc ½; К ½. | |
| Измеряемая среда (рабочая) | Вода, пар, газообразные смеси, кислоты, соляные и аммиачные смеси, щёлочи, нефтепродукты. | |
| Температура измеряемой рабочей среды | От -60°С до +200°С | |
| Максимальное давление рабочей среды | До 40МПа | |
| Нейтральная разделительная жидкость | Минеральные масла, вода, спирт | |
| Исполнение по ГОСТ 15150 | УХЛ | |
| Вес (кг) | Не более 0,5 | |
| Материалы исполнения | ||
| Корпусные детали | хладостойкое исполнение ЛС | Ст. 09Г2С |
| нержавеющее исполнение НЖ | Ст.12Х18Н10Т | |
| Разделительная мембрана* |
Мембрана, с передачей давления «жидкость – жидкость» или «газ — жидкость»
(Евросил M40 — М80)
|
|
| Монтажное положение | любое | |
| Гарантия | 12 месяцев с момента монтажа, или 24 месяца с момента продажи разделителя сред. | |
| * Материал может быть заменён на альтернативный, с аналогичными свойствами материала. | ||
Возможные ошибки при оформлении заказа на средоразделители РС21 (разделительные мембраны PC-21-01^)
Ввиду относительного многообразия исполнений мембранных средоразделителей РС21 (разделительных мембраны PC-21-01^), рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: разделитель давления, мембрана разделительная для манометров, гидравлический разделитель сред для датчика давления, разграничитель сред, средоразделитель для манометра, диафрагма, разделительное устройство, сепаратор и т.п..
— неправильные обозначения: РС-2101, РС21-01, РС2101, РС-2100, РС2100, РС21-00, РС-21-О1, РС21-О1, РС-21-ОО; ПС-21, ПЦ-21; PC-21-01, PC-21-00, PC21-00 (латиницей вместо кириллицы) и т.п.;
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА, пси и пр.
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: membrane separator RS-21, permeator, razdelitel sred rs-21, HC-21-01, HC-21-00, HC21-01 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на разделители мембранные РС21, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, исполнения по материалам (или вид измеряемой среды), присоединительные резьбы (М20х1,5 или G1/2), соединительного рукава мод.-55004) в простой форме изложения и наши инженеры разберут и подберут необходимый Вам прибор, исполнение и оборудование в наилучшем соотношении Цена—Качество—Срок поставки (наличие на складе).
