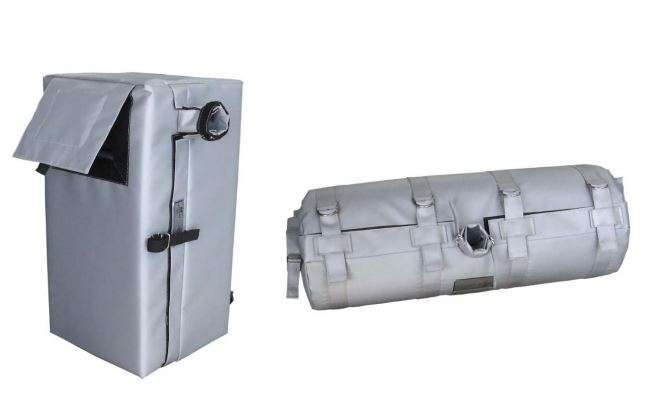

В данном подразделе представлены термочехлы РИЗУР (теплоизоляционные чехлы) для КИПиА, нескольких исполнений:
— термочехлы РИЗУР для КИПиА,
— термочехол РИЗУР для запорно-регулирующей (ЗРА) и фонтанной арматуры,
— термочехлы РИЗУР для европаллет, рольбоксов,
— кожухи защитные с утеплением серии РИЗУР-Ф-КЗ для фланцевых соединений,
— термочехол РИЗУР для фланцевого соединения,
— термочехлы РИЗУР для трубопроводов и импульсных линий.
Опросный лист на термочехлы РИЗУР
Чехлы теплоизоляционные утепляющие (термочехлы) РИЗУР для КИПиА в зависимости от конструктивного исполнения и применяемых материалов предназначены для укрытия различного оборудования (КИПиА, ЗРА, приводной техники, элементов АСУТП) в следующих целях:
— защиты от влияния факторов окружающей среды (атмосферных осадков, обледенения, ветровой нагрузки, прямого солнечного излучения, высоких температур, агрессивных веществ и т.д.),
— снижения тепловых потерь (в основном термочехлы для запорно-регулирующей арматуры работающей на высокотемпературных техпроцессах),
— для поддержания требуемой температуры воздуха (или поверхности обогреваемого объекта) во внутреннем объеме термочехла для обеспечения работоспособности оборудования в условиях низких отрицательных температур (в основном термочехлы для КИПиА, фонтанной арматуры, электрических и пневматических приводов, обратных клапанов),
— для защиты персонала и оборудования, а также окружающей среды от последствий аварийного разбрызгивания и утечек перекачиваемой жидкости (термочехлы РИЗУР для фланцевых соединений).
Термочехлы РИЗУР широко применяются на северных объектах химического, нефтехимического и нефтегазового комплекса как самое экономичное и качественное решение по обогреву оборудования.
Монтаж/демонтаж термочехла РИЗУР не требует остановки технологического процесса.
Термочехлы РИЗУР — это многофункциональные и универсальные теплоизоляционные оболочки для контрольно-измерительных приборов, трубопроводов и запорно-регулирующей арматуры, применяемые в различных климатических условиях. Для них характерны: небольшой вес, надежность в эксплуатации, средний срок службы не менее 7 лет.
Термочехлы РИЗУР выпускаются согласно требованиям нормативно-технической документации, имеют все необходимые сертификаты, соответствуют международным стандартам ISO-9001. Возможно изготовление как типовых термочехлов, так и нестандартных, основанное на технических требованиях и чертежах заказчика.
Стоимость термочехла РИЗУР зависит от исполнения, общего объема заказа, потребности в дополнительном оборудовании (комплектующих) и других ценообразующих факторов.
Опросный лист на термочехлы РИЗУР
Цена термочехла РИЗУР (теплоизоляционного защитного чехла) высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) термочехол РИЗУР, наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические особенности термочехлов РИЗУР для КИПиА
Термочехлы РИЗУР (теплоизоляционные утепляющие чехлы) предназначены для защиты различного оборудования (КИПиА, ЗРА) от влияния факторов окружающей среды (осадков, высоких температур, агрессивных веществ), снижения тепловых потерь (для ЗРА, работающей на высокотемпературных техпроцессах), а также поддержания требуемой температуры воздуха (или поверхности обогреваемого объекта) во внутреннем объеме термочехла для обеспечения работоспособности оборудования в условиях низких отрицательных температур (для КИПиА), защиты персонала и оборудования, а также окружающей среды от последствий аварийного разбрызгивания и утечек перекачиваемой жидкости (термочехлы для фланцевых соединений).
Термочехлы с электрообогревом РИЗУР изготавливаются как оборудование для взрывоопасных сред II группы согласно маркировке взрывозащиты, и предназначены для использования во взрывоопасных зонах помещений и наружных установок согласно требований «Правил устройства электроустановок»(ПУЭ), главы 7.3 «Электроустановки во взрывоопасных зонах», серии ГОСТ 31610(IEC 60079), ГОСТ 30852.13-2002 (МЭК 60079-14:1996), а также других нормативных документов, регламентирующих установку электрооборудования во взрывоопасных зонах.
Особенности конструкции термочехлов РИЗУР
Термочехол РИЗУР представляет собой многослойный корпус, выполненный на основе износостойких негорючих антистатичных материалов. Для обеспечения термоизоляции между внутренним и внешним покрывными слоями располагается утеплитель. Покрывные материалы, утеплитель и толщина теплоизоляции подбираются на основании условий технологического процесса и условий эксплуатации. Разъемные соединения выполнены с использованием морозоустойчевых застежек типа лента Велькро. В качестве уплотнений ввода в термочехол различных элементов кабельной и трубной проводки, металлоконструкций применяются специализированные тканевые ремневые манжеты как утепленной, так и неутепленной конструкции (в зависимости от конструкции термочехла). Форма и размер термочехла зависят от утепляемого оборудования и исполнения термочехла.
Для поддержания требуемой температуры во внутреннем объеме термочехлов РИЗУР могут применяться взрывозащищенные обогреватели типа РИЗУР-ОНП, РИЗУР-ОША-Р, РИЗУР-Оур, РИЗУР-ТЕРМ, саморегулирующийся или резистивный греющие кабели (а также любые другие допущенные в установленном порядке к применению нагревательные элементы по согласованию с Заказчиком). Температура в термочехлах может регулироваться с помощью различных встроенных в нагревательные элементы (или подключенных другим способом) терморегуляторов (например серии РИЗУР-ТБ, РИЗУР-ЦСУ2), а также любых других типов регуляторов по согласованию с Заказчиком.
Отличительной особенностью термочехлов РИЗУР является то, что монтаж/демонтаж термочехла не требует остановки технологического процесса. Благодаря четко продуманной конструкции и применению ремневых затяжек при установке/снятии термочехла не требуется отключать информационные и другие кабели от зачехляемого оборудования.
Основные параметры термочехлов РИЗУР
| Параметр (характеристика) термочехлов РИЗУР | Значение параметра (характеристики) | |
| Зона установки | общепромышленные объекты взрывоопасные зоны помещений В-1а и В-1г по ПУЭ гл. 7.3 | |
| Степень защиты | IP54 по ГОСТ 1425-96 | |
| Материал внешнего слоя | негорючий антистатичный ПВХ, стеклоткань с двусторонним силиконовым покрытием | |
| Материал внутреннего слоя / стяжных манжет | стеклоткань с двусторонним силиконовым покрытием | |
| Материал утеплителя | вспененный каучук K-Flex ST, вспененный полиэтилен, нетканые минеральные утеплители | |
| Материал сшивных нитей | лавсан/кевлар | |
| Система закрытия/фиксации | негорючие морозостойкие липучки Велькро + овальные кольца из нержавеющей стали | |
| Общая толщина стенки | от 10 до 100 мм (в зависимости от исполнения термочехла) | |
| Теплопроводность стенки термочехла | 0,03 Вт/м2 | |
| Поверхностное сопротивление (антистатика) | менее 109 Ом | |
| Температура окружающего воздуха (Тос) при эксплуатации | -70°С….+70°С (до +700°С для теплоизоляционных чехлов) | |
| Поддерживаемая температура без терморегулятора | +20°С…+35°С | |
| Поддерживаемая температура с терморегулятором | -40°С…+110 °С (см. характеристики терморегулятора) | |
| Длина подводящего кабеля в металлорукаве | от 0,5 до 50 м (в соответствии с заказом) | |
| Потребляемая мощность | от 15 до 5000 Вт (в зависимости от размера и конфигурации термочехла) | |
| Гарантийный срок эксплуатации | 12 месяцев 24/36 месяцев (по заказу) | |
| Средний срок эксплуатации | не менее 7 лет | |
Возможные ошибки при оформлении заказа на теплоизоляционные защитные чехлы для КИПиА РИЗУР (утепляющие чехлы для КИП)
При заказе теплоизоляционных защитных чехлов для КИПиА РИЗУР (утепляющих чехлов для КИП) рекомендуем быть внимательными при оформлении заказа, в том числе учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: утеплительный термо-чехол для приборов КИП, термозащитный чехол кожух, устройство термозащиты теплозащиты теплоизоляции для арматуры, и т. п.
— ошибки в написании условного обозначения: термо-чехол РИСУР и т.п
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: thermal cover RIZUR, insulated cover for appliances RIZUR, heat-insulating cover for equipment RIZUR, nthvjxt[jk HBPEH, nthvjxt[ks HBPEH (в En-раскладке) и т. д. и т. п.
Однако, даже если Вы не знаете, или не уверены, что точно знаете, как выглядит правильная форма обозначения защитного утепляющего чехла для КИП РИСУР, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на термочехлы РИЗУР:
см. Карта заказа термочехла РИЗУР (Опросный лист на термочехлы РИЗУР).
см. Технические характеристики РИЗУР термочехол (Тех.описание).
см. Руководство по эксплуатации защитных чехлов РИЗУР.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
