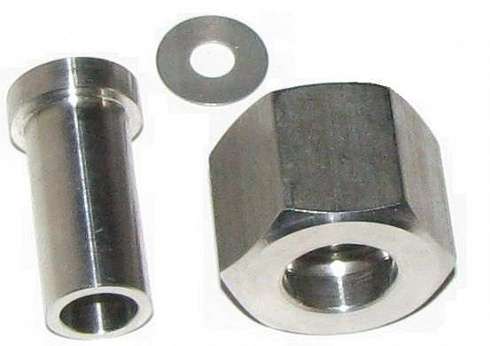

Комплект монтажных частей (КМЧ) – Ниппель приварной с накидной гайкой M20x1,5 или G1/2 (ниппельное соединение НСН-14 см. ниже п.2) используются для присоединения контрольно-измерительных приборов (КИП) давления (манометры, датчики-реле, датчики-преобразователи, дифманометры, напоромеры и т.д.) к импульсной линии (отборные устройства, трубки Перкинса).
Приварные (вварные) Ниппели изготавливаются из «свариваемой» нержавеющей стали (обычно 08Х18Н10), рассчитаны на рабочее давление 40МПа (400 бар).
Наличие накидной гайки М20х1,5 или G1/2 позволяет облегчить монтаж.
Уплотнительная прокладка выбирается в зависимости от измеряемой среды и условий эксплуатации (наиболее распространены фторопластовые (Ф-4УВ15) или металлические уплотнительные прокладки (медные М1)).
Аналоги — КМЧ и КПЧ с плоским вварным ниппелем D-14мм и накидной гайкой М20х1,5(G1/2): T7Ф, Т7ФУ, Т7М, Т7МУ, КПЧ-М20, ТМ20*.
1. Технические характеристики КМЧ — Ниппель приварной с накидной гайкой М20х1,5 или G1/2, нерж.
Ниппель-D14 Гайка М20х1,5
Рабочее давление до 40 МПа (400 бар, 400 кгс/см2).
Марка стали — Нержавеющая сталь 08Х18Н10 (нержавейка).
Основные размеры (мм)
G (резьба) S L L1 D d
G¼, M12x1,5 17 31 14 6 3,5
G½, M20×1,5 24 43 18 14 8
Карта заказа КМЧ:
Тип Ниппель приварной плоский с накидной гайкой
Резьба трубная G1/2, G1/4 или метрическая M20х1,5, M12х1,5(спецзаказ).
Материал Нерж. или Углеродистая сталь.
Пример обозначения при заказе (полная форма обозначения — ПФО):
1. КМЧ-М20-02 (Ниппель-14мм (нерж.) с накидной гайкой М20х1,5(сталь)).
2. КМЧ-G1/2-02 (Ниппель-14мм (нерж.) с накидной гайкой G1/2(сталь)).
3. КМЧ-М20-01 (Ниппель-14мм (сталь.) с накидной гайкой М20х1,5(сталь)).
4. КМЧ-G1/2-01 (Ниппель-14мм (сталь.) с накидной гайкой G1/2(сталь)).
5. КМЧ-М20 (Ниппель-14мм с накидной гайкой М20х1,5) — в общем виде под уточнение материала ниппеля при заказе.
6.1. Фторопластовая прокладка под манометр (G½ или М20х1,5)
6.2. Паронитовая прокладка под манометр (G½ или М20х1,5).
Под заказ возможно изготовление Комплектов монтажных частей (КМЧ) и уплотнительных прокладок под «малые резьбы» — М12х1,5 и G1/4 (под манометры с диаметром корпуса Dк=60(63) и 50мм и малогабаритные датчики-преобразователи давления).
см. также раздел комплектующие для контрольно-измерительных приборов / Монтажно-подводящая арматура / Комплекты монтажных частей (КМЧ) для датчиков давления.
Комплекты монтажных частей (КМЧ) для датчиков давления
2. Ниппельное соединение НСН-14
Соединение ниппельное НСН-14 навертное с медным уплотнением под приварку трубок 14мм, предназначено для подключение приборов контроля давления Ру до 40МПа.
Материалы исполнения соединения НСН-14: ст.20; ст.09Г2С; ст.10Х18Н10Т (нержавейка).
Ниппельное соединение НСН-14 совместимо с штуцерными клапанами Dinamika и шаровыми кранами Ду15.
Ниппельное соединение НСН-14 — это переходник с наружной резьбы М20х1,5 патрубка Ду15 на соединение под приварку встык к трубкам 14 диаметра. Основное применение — подключение штуцерных запорных клапанов и кранов к отборным устройствам давления и импульсным линиям трубок 14х2, к штуцерам, имеющих наружную резьбу М20х1,5. Соединение НСН14 применяется в штуцерных, штуцерно-ниппельных, угловых, комбинированных клапанах 54 и 67 серии.
