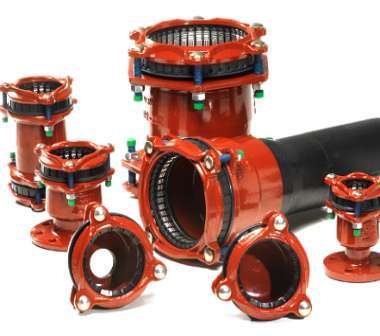

Муфта соединительная ДРК (двойной раструб компенсирующий) муфта обжимная универсальная предназначена для соединения трубы из неодинаковых материалов (стальных, чугунных, ПВХ, асбестоцементных, ПЭ, труб большого диаметра) и с разным диаметром (позволяют уравнивать разницу размеров до 20%). Соединительные муфты ДРК предназначены для соединения труб раструб-раструб.
Другие названия изделия: муфты соединительные, соединительные узлы компенсационные ДРК.
Основные группы муфт соединительных ДРК.
В зависимости от целей, видов, задач и системы трубопровода, адаптеры ДРК делятся на три большие группы:
— с диапазоном обжима. Для универсального применения на следующих типах труб (чугун, сталь, асбоцемент, стеклопластик, ПВХ). Эти типы трубы обладают достаточной собственной кольцевой жесткостью для уверенного обжима и не имеют значительных температурных деформаций. Массивная резиновая прокладка муфты здесь выполняет 2 функции – несущую (т.е. обжимает и удерживает трубу) и герметизирующую.
— фиксирующие. для конкретного наружного диаметра – предназначены исключительно для ПЭ и ПВХ труб. Они обладают не только герметизирующими прокладками, но и специальными приспособлениями для жесткой фиксации трубы, которые при монтаже входят в зацепление с наружной поверхностью, не позволяя трубе «выскочить» из муфты.
— универсальные. Передовое технологичное решение, данные ДРК подходят абсолютно для любых типов труб(включая ПЭ и ПВХ). Здесь прокладка – уникальное инженерное решение, решает сразу 3 задачи (1-обжимает трубы различных наружных диаметров, 2 – фиксирует трубы, 3-герметизирует). Это самый передовой продукт для всех, без исключения типов труб.
Стоимость муфт соединительных ДРК зависит от суммы цен основных ценообразующих параметров, отличающихся друг от друга конструктивным исполнением и диаметром.
Стоимость моделей уточняйте у менеджеров
Технические характеристики на муфты соединительные ДРК
| Ду трубы, мм | Дн трубы, мм | Длина L, мм | D, мм | Вес, кг | |
| мин. | макс. | ||||
| 50 | 49 | 71 | 142 | 176 | 3,6 |
| 65 | 62 | 84 | 142 | 190 | 4,1 |
| 80 | 80 | 102 | 182 | 208 | 4,9 |
| 100 | 97 | 127 | 232 | 240 | 7,7 |
| 125 | 123 | 153 | 232 | 267 | 8,9 |
| 150 | 151 | 181 | 232 | 295 | 10,4 |
| 200 | 211 | 241 | 262 | 357 | 14,8 |
| 250 | 260 | 290 | 292 | 407 | 18,1 |
| 300 | 318 | 348 | 292 | 467 | 23,7 |
Другие типоразмеры раструбных муфт ДРК — по запросу.
Преимущества муфт соединительных ДРК.
— материал, соединяемых трубопроводов не имеет значения
— монтаж узлов можно производить на подземных и надземных участках, в вертикальном или горизонтальном положении — соединительные узлы не нуждаются в техническом обслуживании во время эксплуатации
— для обслуживания узлов после эксплуатации (для повторного использования) необходимо произвести замену резиновых прокладок и, в случае выхода из строя, крепежных изделий
— не требуется специального образование монтажника, который занимается установкой
— не нужен узкоспециализированный инструмент для монтажа и установки
— соединение на 100% надежно и долговечно, не требует большого запаса деталей для ремонта и монтажа.
Для правильного выбора муфты ДРК необходимо знать всего 2 параметра:
— материал трубы
— наружный диаметр трубы (часто этого параметра достаточно).
Разрешительная и техническая документация на муфты соединительные ДРК
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат об утверждении типа СИ, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений и допускаемой погрешности, классы точности и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты IP и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика поверки, межповерочный интервал, средства поверки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
Возможные ошибки при оформлении заказа на муфты соединительные ДРК
Убедительная просьба, будьте внимательны при оформлении заказа на муфты соединительные ДРК, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон давления, класс исполнения, параметры рабочей среды, способы присоединения и монтажа) в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
,
