Латунные шаровые краны имеют одинаковый принцип действия, но их конструкция, в зависимости от предназначения, может немного отличаться. В разных системах: водопровода, отопления или газоснабжения применяются разные шаровые краны, предназначенные для каждой конкретной системы.
Для труб из металла, пластика и металлопласта есть свои типы шаровых кранов. Для стояков, находящихся внутри многоквартирных домов, применяются рычажные усиленные краны, способные выдержать высокое давление и перепады температуры.
Для газовых магистралей используются полнопроходные краны, выдерживающие как низкое, так и среднее давление. Заметим, что газовые краны спокойно можно использовать для воды, однако, краны для воды, можно использовать только для воды и ни в коем случае для газа. Также есть краны с дренажем и воздухоотводчиком, с манометром, с фильтром, трёхходовые краны, дренажные, с редуктором и другие.

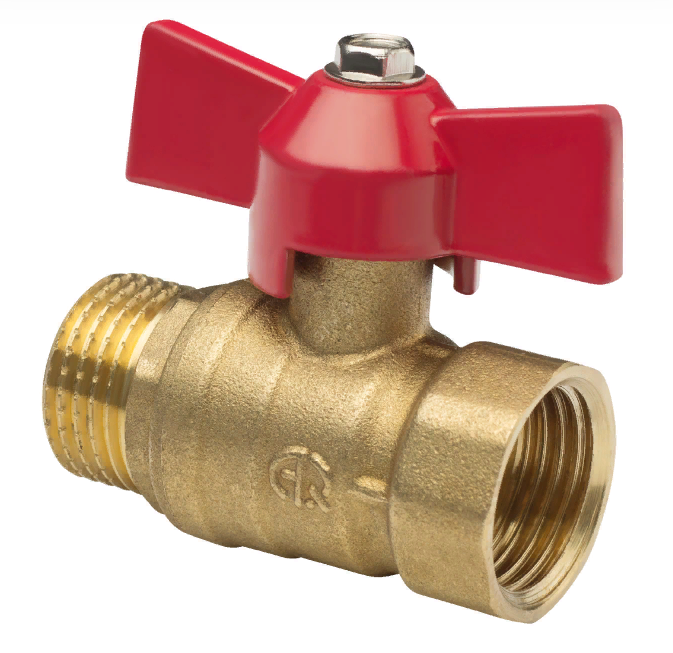

Латунные краны шаровые 11Б27п1 с бабочкой, с ручкой (рычажные) применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Технические характеристики шаровых кранов 11Б27п1 с бабочкой/ с ручкой
| Наименование | Значение | |||
| ВН 1/2′ B бабочка 11Б27п1 | ВВ 1/2′ B бабочка 11Б27п1 | ВН 1/2′ B ручка 11Б27п1 | ВВ 1/2′ B ручка 11Б27п1 | |
| Тип изделия | Кран шаровый | |||
| Страна производитель | Китай | |||
| Упаковка | 10 шт. | |||
| Материал изделия | Латунь | |||
| Резьба | G1/2 | |||
| Тип затвора | Бабочка | Ручка (рычаг) | ||
| Вид резьбы | Внутренняя/наружная | Внутренняя/внутренняя | Внутренняя/наружная | Внутренняя/внутренняя |
| Тип соединения | Резьбовое | |||
| Тип прохода | Полнопроходной | |||
| Рабочая среда | Воздух, вода, пар и подобные среды, не агрессивные к применяемым материала | |||
| Рабочая температура | -20 ºС…+150°C | |||
| Рабочее давление | 1,6 МПа/16 бар | |||
Рекомендации по монтажу крана шарового 11Б27п1
— Краны могут устанавливаться в любом монтажном положении.
— В соответствии с ГОСТ 12.2.063 п.3.10, арматура не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
— Несоосность соединяемых трубопроводов не должна превышать 3мм при длине до 1м плюс 1мм на каждый последующий метр (СП 73.13330.2012 п. 5.1.8.).
— Муфтовые соединения следует выполнять, не превышая допустимые крутящие моменты, при этом монтажный ключ должен воздействовать на присоединяемый полукорпус крана, а не на противоположный.
— Рекомендуется производить герметизацию резьбовых соединений при помощи ФУМ ленты, сантехнической нити или сантехнического геля.
Понятия и определения:
Краны — это запорные устройства, в которых подвижная деталь затвора (пробка) имеет форму тела вращения с отверстием для пропуска потока и при перекрытии потока вращается вокруг своей оси. Любой кран имеет две основные детали: неподвижную — корпус; вращающуюся — пробку.
Натяжные краны — простейшие по конструкции, различаются только по способу создания удельного давления между корпусом и пробкой. Наиболее распространены муфтовые краны с резьбовой затяжкой. Их основные преимущества заключаются в простоте конструкции, в удобстве и простоте регулировки усилия затяжки..
Латунь — это двойной или многокомпонентный сплав на основе меди (Cu), где основным легирующим элементом является цинк (Zn), иногда с добавлением олова, никеля, свинца, марганца, железа и других элементов.
Возможные ошибки при оформлении заказа на краны
Рекомендуем быть внимательными при оформлении заказа на кран шаровый 11Б27п1, в т. ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: кран запорный, рычажный кран, трёхходовой кран, клапан рычажный, кнопочный кран и т. п.
— неправильные обозначения модели и орфографические ошибки: кран 11В27п1; 11-Б-27-п-1 и т. п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: kran sharovyj 11B27p1, ball valve, tap, faucet, spigot; rhfy ifhjdsq 11<27g1 (в En-раскладке) и т. д. и т. п
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики в простой форме изложения и мы подберем необходимый Вам прибор и дополнительное оборудование.
Также в заказе необходимо указать количество, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
