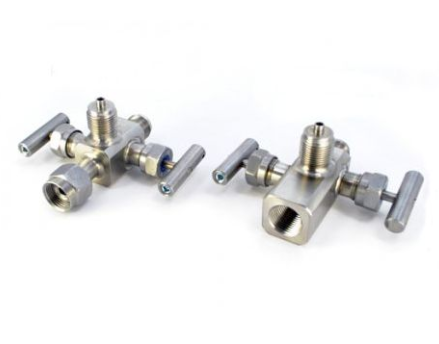

2-клапанный блок БКН2-00...86 (2х-вентильный)

2х-клапанный блок БКН2-00…86 (2х-вентильный блок) предназначен для подключения к импульсным линиям давления до 40МПа штуцерных датчиков избыточного (ДИ), абсолютного (ДА) давления, давления-разрежения (ДИВ), манометров, вакуумметров, напоромеров и тягонапоромеров, имеющих монтажный штуцер М20х1,5 или G1/2.

Двухвентильные клапанные блоки БКН2-00…86 позволяют производить дренаж импульсной линии, сброс давления перед демонтажем прибора (датчика, манометра).

Конструкция двухвентильных клапанных блоков БКН-2 позволяет подключать контрольное метрологическое оборудование (например образцовый манометр МО) без отключения датчика-преобразователя от рабочей среды.

Блоки клапанные БКН-2, по сравнению с другими запорными игольчатыми вентилями, имеют следующие достоинства:
+ Затвор с самоцентрирующимся игольчатым золотником,
+ Класс герметичности А по ГОСТ 9544-2015,
и выпускаются по техническим условиям ЭИ003-00.000 ТУ

Основные технические характеристики клапанных блоков БКН2-00…86

Габаритные размеры 2х-клапанных блоков БКН2-00…86

На гидравлических схемах:
ИУ — измерительное устройство
клапаны:
И — изолирующий;
Д — дренажный;
Д/К — дренаж/контроль.

Модельный ряд 2х-клапанных блоков БКН2-00…86

Жирным шрифтом в таблице выделены наиболее востребованные варианты исполнения.

Комплект поставки 2х-клапанных блоков БКН-2-00…86
— Блок клапанный БКН-2 — 1 шт.;
— Паспорт изделия — 1 шт.;
— Комплект монтажных частей — по заказу.

Обозначение при заказе 2х-клапанных блоков БКН-2-00…86

1. Допустимая краткая форма обозначения при заказе:

А. Наименование (по таблице «Модельный ряд»).
Б. Код «К» — указывается для клапанных блоков, предназначенных для работы на газообразном кислороде (КИС).

2. Рекомендуемая полная форма обозначения (ПФО) при заказе с конкретным указанием видов Резьбового соединение на входе и выходе среды, а также Дренажа/контроля:
БКН-2-21 блок 2х клапанный (двухвентильный, нерж., кл.А, до 40МПа, -60+150С, L=87мм, вход нар. М20х1,5(ПН); выход вну. М20х1,5(ПН); дренаж вну. М20х1,5 под плоский ниппель(ПН)) для штуцерных датчиков давления и манометров.

Внимание! Для подключения фланцевых (компланарных) датчиков разности давления ДД применяются плоские фланцевые двухвентильные блоки, имеющие схожее обозначение:
БКН-2/02 блок 2х клапанный (двухвентильный, нерж., кл.А, до 25/40МПа, -60+150С, посадка 54мм(межосевое), под прижимной фланцем плоский ниппель(ПН)) для фланцевых датчиков давления ДД.

Подробнее о клапанных блоках БКН-3,-2,-5-вентильных, их видах, марках-моделях, схемах-принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить БКН), комплектации (КМЧ, КПЧ), областях применения, о ценах (см. прайс-лист), наличию на складе или сроках изготовления см. ниже.

Стоимость блока клапанного БКН-2 зависит от модели и модификации; вида измеряемого давления, предельного рабочего давления, материала уплотнения, класса герметичности, а также цен на дополнительные опции (кислородное или исполнение повышеной надежности для ОАЭ-АЭС) и прочих цено-образующих факторов (все цены указаны на базовое исполнение без НДС, учета скидок, акций и специальных предложений — конкретные условия и цены уточняйте у менеджеров отдела сбыта).

Возможные ошибки при оформлении заказа на клапанные блоки БКН-2 (двухветрильного)

Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа клапанных (вентильных) блоков БКН-2, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название устройства: вентиль игольчатый запорный, вентильная система двухклапанная, клапанный манифольд, присоединительный модуль, присоединительная система с уравновешивающим вентилем, запорная арматура двухвентильная,  и т.п.
— неправильные обозначения модели и орфографические ошибки: двухвентильный КБН-2, трехвентильный КБН3, пятивентильный КБН5, БКМ и т.п.
— устаревшее обозначение, ранние модификации: БВ2, ВБ2, БВ3, ВБ3;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: valve block BKN-2, manifold BKN-5, klapannyj blok BKN-3, ventilnyj blok BKN-5 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа БКН, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (назначение, количество вентилей, предельное рабочее давление, класс герметичности, регулируемую среду, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа (фланцевый или штуцерный) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
