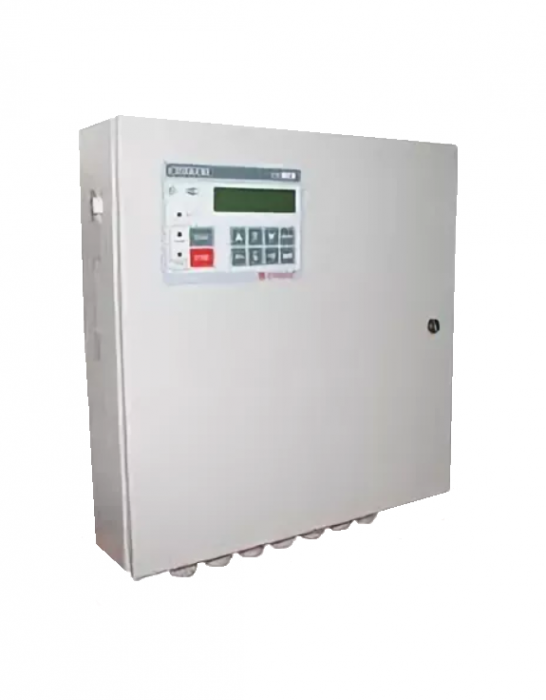

Контроллер Спекон СК

Использование контроллеров СПЕКОН СК позволяет значительно улучшить эффективность и безопасность производственных процессов, сократить затраты на энергоресурсы и продлить срок службы оборудования.

Функции прибора Спекон СК-СР

Функции автоматического управления

— Штатный пуск (запрос оператору на подтверждение выполнения необходимых ручных операций; выбор вида топлива (для газо-мазутных горелок); определение наличия необходимых условий для пуска; проверка герметичности газовых клапанов; предпусковая вентиляция; розжиг запальной и основной горелок; прогрев котла). — Позиционное и/или пропорциональное регулирование (температуры воды (давления пара) на выходе из котла, в том числе с использованием погодного и программного регулирования, температуры воздуха на выходе теплогенератора, температуры в печи и т. п.; соотношения топливо/воздух, в том числе и с учетом сигнала от газоанализатора). — Штатный останов, включая послеостановочную вентиляцию. — Аварийную защиту и сигнализацию, предупредительную сигнализацию, аварийный останов. — Ввод с клавиатуры базы данных — состава системы, пределов измерения, уставок-сигнализации, аварийных, параметров регулирования. — Представление на табло информации (значений параметров по горелке, котлу, теплогенератору и т.п., состояние исполнительных механизмов (ИМ), ход техпроцесса, наличие нештатных ситуаций, первопричина аварии). — Ведение архивов — параметров, нештатных ситуаций, предыстории аварии, событий. — Пошаговый пуск горелки и управление ИМ с клавиатуры контроллера — пооперационный пуск котла (предварительная вентиляция — проверка герметичности клапанов — розжиг запальника — розжиг горелки) и дистанционное управление ИМ при пуско-наладочных работах или проверке оборудования. — Тестовый режим — проверка функционирования защит и блокировок с остановом и без останова горелки, котла и т. д. — Защиту от несанкционированного доступа к управлению техпроцессом и ошибок оператора. — Связь с внешними устройствами — компьютером, контроллерами, модемом, радиомаяком. — Управление заслонками на трубопроводах прямой и обратной воды для водогрейных котлов. — При управлении котельной (формирование команд на пуск и останов котлов; автоматическое регулирование температуры прямой сетевой воды в соответствии с графиком регулирования отопительной нагрузки в зависимости от температуры наружного воздуха; автоматическое регулирование температуры воды перед котлами; автоматическое регулирование уровня воды в баках-аккумуляторах ГВС, подпитки; управление насосами: сетевой воды, ГВС, холодной воды, рециркуляции сетевой воды, жидкого топлива, АВР насосов; управление электрифицированной общекотельной арматурой; аварийную защиту и сигнализацию, том числе формирование сигналов от датчиков загазованности, пожарной и охранной сигнализации; ввод с клавиатуры базы данных; представление на табло информации; ведение архивов; управление ИМ с клавиатуры; тестовый режим; защиту от несанкционированного доступа к управлению техпроцессом и ошибок оператора; связь с внешними устройствами.)

Характеристики контроллера Спекон СК-СР

Наименование	Значение
Подключение	— 2 двухпозиционных беспотенциальных входных сигналов (типа «сухой контакт»); — 16 унифицированных токовых сигналов (0-5, 0-20, 4-20 мА) или 8 термопреобразователей сопротивления ТСМ (W100=1,4280 или W100=1,4260), ТСП (W100=1,3910 или W100=1,3850), или сочетание этих сигналов (например 4 термопреобразователя и 8 токовых сигналов); — 2 частотных (числоимпульсных) сигнала; — 24 двухпозиционных выходных сигнала, цепи которых осуществляют коммутацию: исполнение «А» — нагрузки переменного тока до 1 А, частотой 50 Гц, напряжением до 250 В; исполнение «Б» — нагрузки постоянного и переменного тока до 0,4 А. напряжением до 24 В. — внешних устройств через интерфейсы RS232 и RS485 (компьютер, модем, контроллер, радиомодем, радиомаяк и т. п.). — через гальваническую развязку входные и выходные цепи.
Напряжение питания	187 В…242 В (частота 50 Гц)
Потребляемая мощность	не более 10 ВА
Температура окружающей среды	-10…+50°С
Относительная влажность	до 95 % при температуре 25 °С
Погрешность по измерению	± 0,5%
Наработка на отказ	200 000 часов
Степень защиты	IP44
Габаритные размеры	400х240х110 мм (без кабельных вводов)
Масса	не более 6 кг
Средний срок службы	10 лет

Основные функции контроллеров СПЕКОН

Контроллеры СПЕКОН выполняют широкий спектр задач, связанных с управлением различными технологическими процессами в энергетике и промышленности. К основным функциям этих устройств относятся:

- Управление горелками. Контроллеры регулируют подачу топлива к горелкам, обеспечивая стабильную работу и оптимальные условия сгорания. Это позволяет минимизировать выбросы вредных веществ и повысить эффективность использования топлива.

- Контроль температуры. Контроллеры поддерживают заданный уровень температуры теплоносителя, автоматически корректируя режим работы котла или печи в зависимости от текущих условий.

- Защита от аварийных ситуаций. В случае возникновения отклонений от нормальных режимов работы (перегрев, недостаточная тяга, утечка газа и др.) контроллеры мгновенно реагируют, отключая оборудование и предотвращая возможные аварии.

- Мониторинг параметров процесса. Контроллеры собирают данные о работе оборудования, таких как температура, давление, расход топлива и другие параметры, что позволяет оперативно отслеживать состояние системы и принимать меры по ее оптимизации.

- Автоматическое переключение режимов работы. В зависимости от нагрузки и внешних условий контроллеры могут изменять режим работы оборудования, переходя, например, на экономичный режим при снижении потребности в тепловой энергии.

Применение контроллеров СПЕКОН в различных отраслях

Контроллеры СПЕКОН широко используются в различных сферах промышленности и энергетики:

- Энергетика. В теплоэнергетических установках контроллеры СПЕКОН обеспечивают эффективное управление котельными агрегатами, работающими на газе, мазуте и других видах топлива. Это помогает снизить затраты на топливо и повысить надежность работы оборудования.

- Нефтегазовая промышленность. Контроллеры применяются для управления подогревателями нефти и газа, обеспечивая стабильность процессов транспортировки и переработки углеводородов.

- Промышленные предприятия. В металлургии, химической и пищевой промышленности контроллеры СПЕКОН используются для управления печами и другими тепловыми установками, что способствует повышению качества продукции и снижению затрат на производство.

- Коммунальное хозяйство. В котельных и теплоснабжающих организациях контроллеры помогают оптимизировать процессы генерации тепла, снижать потери энергии и обеспечивать комфортное отопление жилых и общественных зданий.

Преимущества использования контроллеров СПЕКОН

Применение контроллеров СПЕКОН имеет ряд преимуществ:

- Повышение энергоэффективности. Автоматизированное управление оборудованием позволяет максимально эффективно использовать топливо, сокращая расходы на энергоресурсы.

- Увеличение срока службы оборудования. Благодаря точному контролю над параметрами работы оборудования снижается износ узлов и механизмов, что продлевает срок их эксплуатации.

- Безопасность эксплуатации. Система защиты от аварийных ситуаций обеспечивает надежную работу оборудования и минимизирует риски возникновения чрезвычайных происшествий.

- Удобство обслуживания. Современные контроллеры СПЕКОН оснащены интуитивно понятным интерфейсом, что упрощает настройку и обслуживание оборудования.

Таким образом, контроллеры СПЕКОН являются важным элементом современных систем автоматического управления в энергетике и промышленности, способствуя повышению эффективности, безопасности и надежности технологических процессов.

Основный функции Спекон СК-ТК

Спекон СК2

— Штатный пуск, выбор вида топлива, подтверждение выполнения необходимых ручных операций, определение наличия необходимых условий для пуска, предпусковую вентиляцию, розжиг запальной и основной горелок, прогрев котла, перевод в рабочий режим; — Регулирование параметров котла, автоматический перевод котла в режим «горячего резерва» и выход из него: позиционное и/или пропорциональное (имп. или ПИД-регулирование) производительности котла, соотношения газ/воздух, разрежения в топке, расхода воды через котел, уровня воды; — Штатный или аварийный останов и послеостановочную вентиляцию; — Аварийную и предупредительную сигнализацию, аварийную защиту, контроль номинального режима работы, выполнения операций пуска, останова; — Ввод с клавиатуры базы данных состава системы, пределов измерения, уставок регулирования, предупредительной и аварийной сигнализации, коэффициентов регулирования, констант времени; — Представление на табло информации о состоянии исполнительных механизмов (ИМ), ходе техпроцесса, значении параметров, наличии нештатных ситуаций, первопричины аварии; — Архивацию параметров, нештатных ситуаций, предыстории аварии; — Дистанционное упр-е ИМ с клавиатуры при пуско-наладочных работах или проверке оборудования; — Защиту от ошибок оператора: запрет несанкционированного доступа к управлению техпроцессом и ИМ, запрет выполнения недопустимых операций.

Спекон СК3 (автоматизированное управление котельной)

— Формирование команд на пуск и останов котлов; — Автоматическое регулирование температуры прямой сетевой воды в соответствии с графиком регулирования отопительной нагрузки в зависимости от температуры наружного воздуха; — Автоматическое регулирование температуры воды перед котлами; — Автоматическое регулирование уровня воды в баках-аккумуляторах ГВС; — Управление насосами: сетевой воды, ГВС, холодной воды, рециркуляции сетевой воды, жидкого топлива, АВР насосов; — Управление электрифицированной общекотельной арматурой; — Аварийную защиту и сигнализацию.

Характеристики контроллера Спекон СК-ТК

Наименование	Значение
Подключение	— 32 двухпозиционных беспотенциальных входных сигналов (типа «сухой контакт»); — От 6 до 16 унифицированных токовых сигналов (0-5, 0-20, 4-20мА) и от 0 до 5 термопреобразователей сопротивления (ТСМ, ТСП, ТСН) или сочетание этих сигналов в зависимости от исполнения контроллера СПЕКОН (например, 4 термопреобразователя и 8 токовых сигналов); — 24 двухпозиционных выходных сигналов, цепи которых осуществляют коммутацию нагрузки: исполнение А — переменного тока до 1 А, частотой 50 Гц, напряжением до 250 В; исполнение Б — переменного и постоянного тока до 0,4 А, при напряжении не более 24 В. — Входные и выходные цепи СПЕКОН СК имеют гальваническую развязку; — Для связи с внешними устройствами (принтер, компьютер, модем, контроллер, радиомодем, радиомаяк и т.п.) предусмотрены интерфейсы RS232, RS485;
Напряжение питания	220 В (частота 50 Гц)
Потребляемая мощность	не более 10 ВА
Температура окружающей среды	-10…+50°С
Относительная влажность	до 95 % при температуре 35 °С
Погрешность по измерению	± 0,5%
Наработка на отказ	75 000 часов
Степень защиты	IP54 (корпусное исполнение)/ IP20 (щитового исполнение)
Габаритные размеры	400х240х110 мм (без кабельных вводов)
Масса	не более 6 кг
Средний срок службы	10 лет
