Специализированный контроллер с готовыми алгоритмами для управления повысительными, дренажными и канализационными насосными станциями.

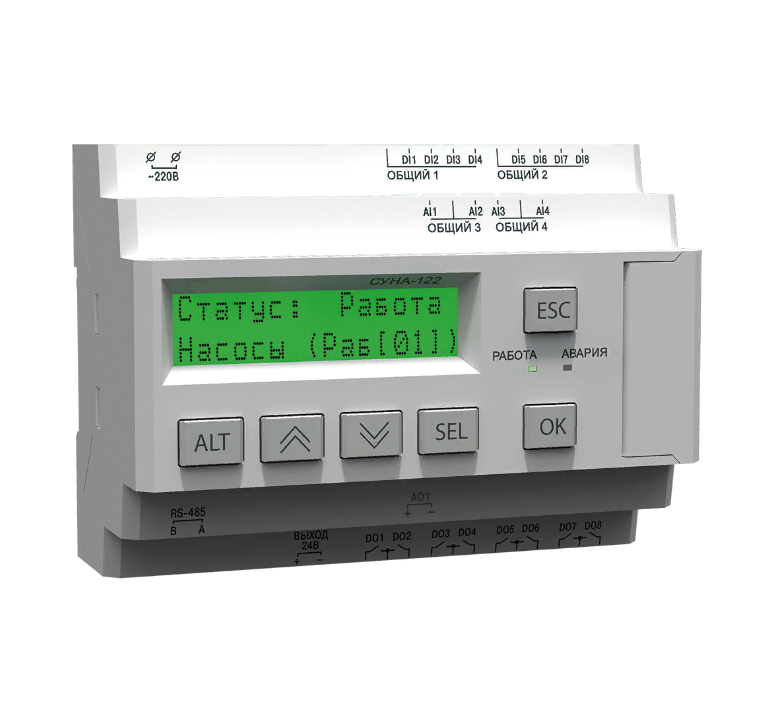

Контроллер СУНА-122 создан для каскадного управления группами насосов в сочетании с частотными преобразователями в системах водоснабжения, водозабора, повышения давления, а также для систем канализации в жилых домах, офисах, на промышленных объектах, в коттеджных поселках, детских садах, школах, больницах и других учреждениях.
Применение каскадного контроллера СУНА-122 вместе с преобразователем частоты ПЧВ позволяет:
— Вести каскадное управление, попеременно использовать и автоматически выравнивать насосы по выработке;
— Уменьшить расходы на электроэнергию;
— Точно контролировать заданное давление и равномерно изнашивать насосы;
— Защитить все насосы системы от аварий;
— Экономить на приобретении и установке частотных преобразователей для дополнительных двигателей.
Достоинства СУНА-122
— Полная совместимость с ПЧВ1, ПЧВ2 и ПЧВ3.
— Легкость интеграции в системы диспетчеризации и удаленного управления (RS-485, Modbus RTU/ASCII).
— Удобное и понятное русскоязычное меню.
— Возможность настройки алгоритмов под специфические задачи заказчика.
— Рабочая температура: от -20 до +55 °С.
Алгоритмы управления насосными СУНА-122
| Модификация | Описание алгоритма | |
| 05.10 |
Регулирование давления (3 насоса)по аналоговому датчику давления |
1 частотный преобразователь, постоянный мастер без чередования |
| 05.20 |
1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |
|
| 05.30 |
1 частотный преобразователь, переменный мастер с чередованием |
|
| 04.20 |
Регулирование давления (2 насоса) по аналоговому датчику давления |
1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |
| 07.20 |
Регулирование уровня (2 насоса) по аналоговому датчику давления |
1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |
Характеристики контроллера управления насосами СУНА-122
| Наименование | Значение | |
| СУНА-122.220.хх | СУНА-122.24.хх | |
| Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В, при 47…63 Гц) | 19…30 (номинальное 24 В) |
| Гальваническая развязка | есть | |
| Электрическая прочность изоляции, В | 2830 (между входом питания и другими цепями) | 1780 (между входом питания и другими цепями) |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | есть | — |
| Выходное напряжение встроенного источника питания постоянного тока, В | 24 +/-3 | — |
| Ток нагрузки встроенного источника питания, мА, не более | 100 | — |
| Сетевые возможности | ||
| Интерфейс связи | RS-485 | |
| Протокол связи | Modbus-RTU, Modbus-ASCII | |
| Рабочий режим | Slave | |
| Конструкция | ||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры | 123х90х58мм | |
| Степень защиты | IP20 | |
| Масса, кг | 0,6 | |
| Дискретные входы | ||
| Количество входов | 8 | |
| Номинальное/максимальное напряжение питания, В | 230/264 (переменный ток) | 24/30 (постоянный ток) |
| Тип датчика для дискретного входа | — механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); | |
| Ток «логической единицы», мА | 0,7…1,45 | 2…4 |
| Ток «логического нуля», мА | 0…0,5 | 0…0,5 |
| Уровень сигнала, соответствующий «логической единице», В | 159…264 | 15…30 |
| Уровень сигнала, соответствующий «логическому нулю», В | 0…40 | -3…5 |
| Минимальная длительность импульса, воспринимаемая дискретным входом | 1,5 сек | 2 мс |
| Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | |
| Аналоговые входы | ||
| Количество | 4 | |
| Тип измеряемых сигналов, униполярный | 4…20 мА | |
| Предел основной приведенной, погрешности, % | +/- 0,5 | |
| Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом | 121 | |
| Значение наименьшего значащего разряда | 6 мкА (0…20 мА/3700) | |
| Период обновления результатов измерения четырех каналов, мс, не более | 10 | |
| Гальваническая развязка | Отсутствует | |
| Дискретные выходы | ||
| Количество выходных устройств | 8 | |
| Тип выходного устройства | Дискретный, релейные (нормально разомкнутые контакты) | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции, В | 2830 | |
| Коммутируемое напряжение в нагрузке, В, не более |
– для цепи постоянного тока: 30 (резистивная нагрузка) – для цепи переменного тока: 250 (резистивная нагрузка) |
|
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока |
|
| Установившийся ток при максимальном напряжении: |
– для цепи постоянного тока: 5 (резистивная нагрузка) – для цепи переменного тока: 10 (резистивная нагрузка) |
|
| Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | |
| Механический ресурс реле, циклов, не менее | 10 000 000 | |
| Электрический ресурс реле, циклов, не менее |
200 000: 3 А при 125 В переменного тока, резистивная нагрузка; 100 000: 3 А при 250 В переменного тока; 100 000: 5 А, 30 В постоянного тока, резистивная нагрузка; 25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.) |
|
| Аналоговые выходы | ||
| Количество выходных устройств | 1 | |
| Тип выходного устройства | ЦАП «параметр-ток» | |
| Диапазон генерации тока, мА | 4…20 | |
| Напряжение питания, В | 12…30 | |
| Внешняя нагрузка не более, кОм | 1 | |
| Гальваническая развязка | есть (индивидуальная) | |
| Электрическая прочность изоляции, В | 2830 | |
Форма заказа СУНА-122
В комплект поставки входи:
1. Контроллер* — 1шт.
2. Руководство по эксплуатации — 1экз.
3. Паспорт и Гарантийный талон — 1экз.
4. Комплект клеммных соединителей — 1к-т
