Контроллер управления насосной группой с функцией чередования САУ-У создан для внедрения автоматизационных систем в технологические процессы, которые включают наблюдение и поддержание определенного уровня жидких или сыпучих материалов в различных баках, емкостях и контейнерах.
Устройство функционирует в комплекте с сенсорами уровня и исполнительными устройствами (электромагнитные клапаны, насосы и т.п.). САУ-У поддерживает все 12 алгоритмов работы, аналогичных приборам САУ-МП, САУ-М6, САУ-М7Е.

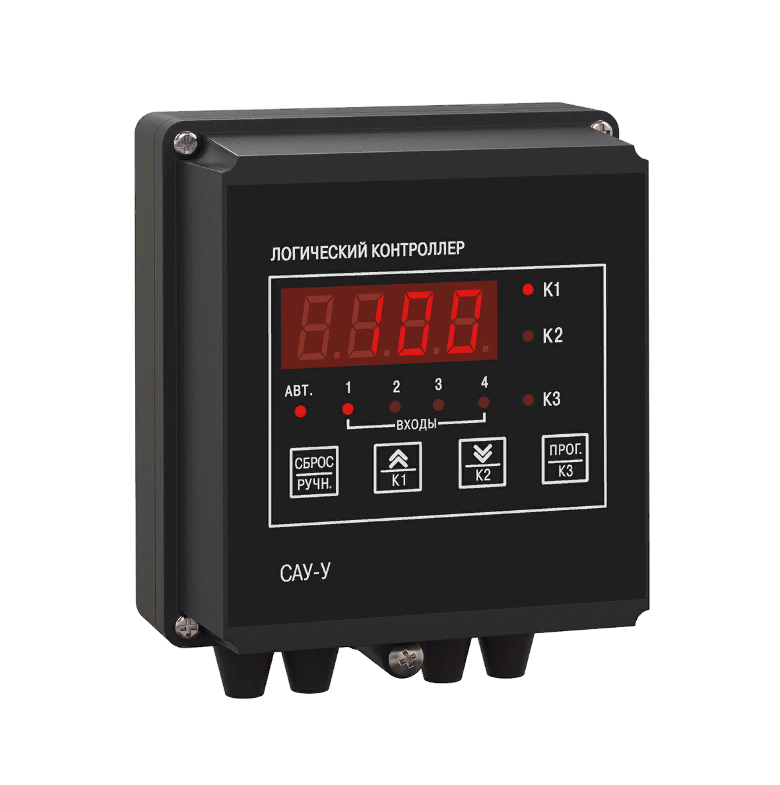

Устройство доступно в трех вариантах корпусов: настенный (Н), для установки на DIN-рейку (Д) и щитовой (Щ11).
Функциональные возможности САУ-У:
— отслеживание уровня рабочей среды или ее состояния (давление, температура и другие параметры) – до 4-х параметров одновременно благодаря четырем независимым каналам и множеству типов датчиков;
— управление исполнительными механизмами (например, насосами) – до 3-х одновременно, с использованием встроенных таймеров для настройки специальных временных параметров, задания времени задержки для выполнения алгоритма и инверсии режимов работы каналов (например, работа на наполнение или опустошение резервуара);
— управление электроприводом действующего устройства (насос, транспортер, электромагнитный клапан и т.п.).
Характеристики САУ-У контроллера управления
| Наименование | Значение |
|
Диапазон переменного напряжения питания: напряжение, В частота, Гц |
90…264 В (номинальные значения – 110 , 220 или 240 В) 47…63 Гц (номинальные значения – 50 и 60 Гц) |
| Диапазон постоянного напряжения питания, В | 20…34 В (номинальное значение – 24 В) |
| Потребляемая мощность, ВА, не более | 6 ВА |
| Входы | |
| Количество входов (каналов контроля входного сигнала) | 4 |
| Типы датчиков |
кондуктометрические, поплавковые, с выходными транзисторными ключами, механические контактные устройства, датчики с токовым выходом |
|
Питание датчиков от внутреннего источника: постоянное или переменное напряжение, В частота для переменного тока, Гц |
5+/-0,5 В 25+/-1 Гц |
| Ток, протекающий через кондуктометрический датчик, мА, не более | 1 мА |
| Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более | 450 кОм |
| Унифицированные датчики с токовым сигналом, мА | 0-5мА, 0-20мА, 4-20мА |
| Дискретность установки порога срабатывания канала контроля входного сигнала, % | 1% |
| Выходы | |
| Количество релейных выходных каналов (вид коммутационных контактов) | 3 (нормально разомкнутые) |
|
Номинальное коммутируемое напряжение в нагрузке: для цепи постоянного тока*, В, не более для цепи переменного тока**, А, не более |
1 В 3 А |
| Гальваническая изоляции выходов | Межканальная |
| Электрическая прочность изоляции выходов, В | 1500 |
| Напряжение встроенного источника питания внешних активных датчиков, В | 24+/-1,2 |
| Максимальный ток нагрузки источника питания датчиков, мА, не более | 50 мА |
| Температура окружающей среды | -10…+55ºС |
|
Габаритные размеры прибора, мм тип корпуса – настенный Н тип корпуса – щитовой Щ11 тип корпуса – DIN-реечный Д |
130х105х65 96х96х46,5 88х72х54 |
|
Степень защиты корпуса по ГОСТ 14254-96: тип корпуса – настенный Н тип корпуса – щитовой Щ11 тип корпуса – DIN-реечный Д |
IP44 IP54 со стороны лицевой панели IP20 |
| Масса прибора, кг, не более | 0.7 |
| Средний срок службы, лет | 8 |
* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000.
** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000.
Схема прибора САУ-У
В состав контроллера САУ-У входят:
— входные устройства (компараторы), предназначенные для приема сигналов с датчиков и преобразования их в логические уровни (0 или 1) устройства управления;
— источник питания датчиков, предназначенный для формирования измерительного напряжения (переменного–для кондуктометрических зондов, или постоянного–для транзисторных ключей и механических контактов);
— устройство управления, предназначенное для формирования сигналов управления выходными реле по принятым от входных устройств сигналам в соответствии с выбранным алгоритмом;
— выходные электромагнитные реле, предназначенные для управления исполнительными механизмами;
— источник питания активных датчиков, подключаемый при необходимости использования внешних активных датчиков.
Форма заказа
Комплектность поставки САУ-У
1. Прибор САУ-У -1 шт.
2. Паспорт и Гарантийный талон -1 экз.
3. Руководство по эксплуатации -1 экз.
4. Комплект крепежных элементов -1 к-т
Техническая документация на контроллер управления насосами САУ-У
см. Руководство по эксплуатации САУ-У
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
