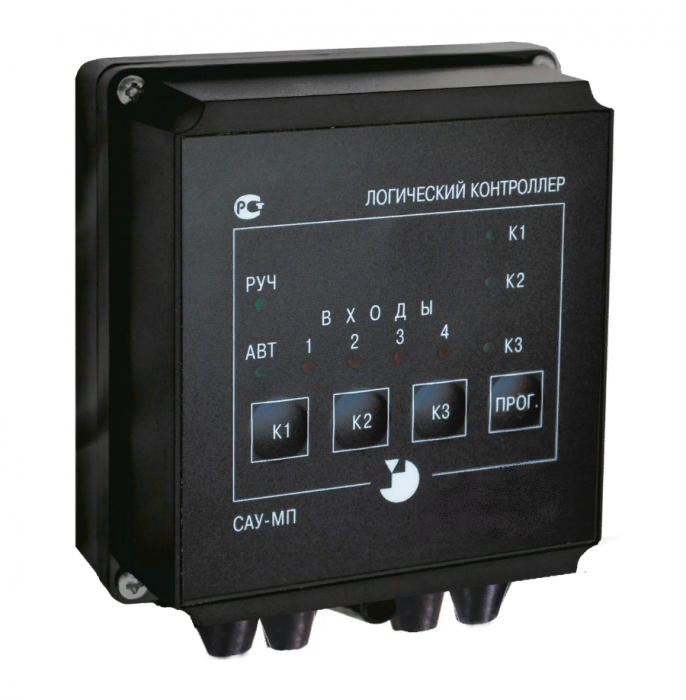

Логический микропроцессорный контроллер САУ-МП создан для задач локальной автоматизации с использованием релейных схем. Он предназначен для управления подающими насосами в системах горячего и холодного водоснабжения, а также поддержания уровня жидкости в резервуаре.
САУ-МП может управлять тремя исполнительными механизмами (например, насосами) по заданному алгоритму. Прибор работает с различными жидкостями, такими как водопроводная и загрязненная вода, молоко и пищевые продукты со слабо кислой или щелочной средой.
Прибор доступен в двух вариантах корпусов: настенном (Н) и щитовом (Щ1).
Возможности прибора САУ-МП
— Большой выбор готовых алгоритмов работы
— Контроль в 4 х-точках пороговых значений уровня, давления, температуры и других параметров
— Подключение широкого спектра датчиков
— Управление тремя исполнительными механизмами (например, насосами) по выбранному алгоритму
— Режим ручного управления
— Встроенные таймеры для установки специальных временных параметров, а также набор других функциональных элементов (счетчики, триггеры и др.)
— Возможность задания времени задержки выполнения алгоритма
Характеристики микропроцессорного контроллера САУ-МП
| Наименование | Значение |
| Номинальное напряжение питания прибора | 220 В (частотой 50 Гц) |
| Допустимые отклонения номинального напряжения | -15…+10 % |
| Количество обслуживаемых насосов | от 1 до 3 |
| Диапазон установки временных параметров | от 1 с до 63 суток |
| Количество независимых входов | 4 |
| Количество выходных э/м реле | 3 |
| Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле | 8 А при 220 В 50 Гц (cos > 0,4) |
| Температура окружающего воздуха | +5…+50 °С |
| Атмосферное давление | 86…106,7 кПа |
|
Габаритные размеры и степень защиты корпуса – настенный Н – щитовой Щ1 |
130×105×65 мм, IP44 96×96×70 мм, IP54 со стороны передней панели |
Функциональная схема прибора САУ-МП
В состав контроллера САУ-МП входят:
— входные устройства ВУ1…ВУ4, предназначенные для приема сигналов датчиков, сравнения величины принятого сигнала с заданным и выдачи на блок программируемой логики соответствующего логического уровня (0 или 1);
— блок программируемой логики, предназначенный для формирования сигналов управления выходными реле по принятым от входных устройств сигналам в соответствии с записанным в его энергонезависимой памяти алгоритмом, а так же для приема и копирования алгоритма из другого прибора САУ-МП или компьютера;
— выходные электромагнитные реле, предназначенные для управления исполнительными механизмами.
Модификации САУ-МП по алгоритму работы
| Модификация прибора | Описание |
| САУ-МП-Х.06 | Предназначен для управления тремя независимыми насосами, каждый из которых поддерживает уровень жидкости в одной из трех емкостей по показаниям трех датчиков уровня. Датчики уровня подключены ко входам 1…3 прибора. Прибор может работать по двум типам логики – прямой и обратной. Логика задается единой для всех трех каналов. При прямой логике насос включается при размыкании контактов датчика, т. е. насос начинает накачивать в бак жидкость тогда, когда ее уровень опустится ниже уровня контактов датчика. При обратной логике насос включается при замыкании контактов датчика, т.е. насос начинает откачивать жидкость из емкости, когда ее уровень станет выше уровня контактов датчика. |
| САУ-МП-Х.11 | Предназначен для управления двумя циркуляционными насосами, поочередно работающими на одну магистраль, с возможностью аварийной сигнализации. На магистрали установлен датчик давления («сухой контакт»), подключаемый к входу 4. Реле 1 и 2 осуществляют управление насосами. Если отказывают оба двигателя, на реле 3 выдается сигнал аварии, например, для подключения напрямую, без всякого контроля давления, аварийного двигателя. Вход 1 используется для перехода в автоматический режим работы и для сброса аварийного сигнала |
| САУ-МП-Х.12 | Управляет двумя насосами, поочередно работающими на наполнение расходного бака. На подающей трубе установлен датчик давления («сухой контакт»), подключаемый ко входу 4. Датчик верхнего уровня («короткий» электрод) подключается ко входу 2, а нижнего уровня («длинный» электрод) – ко входу 3. Если уровень воды выше «короткого» электрода, насосы не работают, и так до тех пор, пока уровень не понизится ниже «длинного» электрода – включается один из насосов. Уровень воды в баке начинает повышаться, но двигатель продолжает работать до тех пор, пока вода не закроет «короткий» электрод. Двигатель выключается, а при следующем осушении длинного электрода включится двигатель другого насоса. |
| САУ-МП-Х.13 | Модификация САУ-МП-Х.13 является аналогом САУ-МП-Х.11. Отличие заключается в том, что на реле 3 при включении двигателя насоса предварительно выдается сигнал переключения обмоток двигателя на пусковой режим («треугольник–звезда»), и лишь по истечении заданного времени включается двигатель. Аварийная сигнализация отсутствует. |
| САУ-МП-Х.14 | САУ-МП-Х.14 («Вальс») предназначен для управления установкой из трех циркуляционных насосов, работающих на одну магистраль. На каждом из насосов установлен свой собственный датчик давления (подключаются к входам 1-3). Насосы работают поочередно парами 1-2, 1-3, 2-3, 1-2…. Если один из насосов отказал, то постоянно работает оставшаяся пара насосов. При включении прибора, когда должны одновременно запускаться насосы первого и второго каналов, во избежание большой нагрузки на сеть пусковыми токами двух двигателей, включение второго канала происходит с некоторым запаздыванием. Аварийная сигнализация отсутствует. |
| САУ-МП-Х.15 | САУ-МП-Х.15 также, как и САУ-МП-Х.11, предназначен для управления основным и резервным насосом и имеет возможность аварийной сигнализации. Отличие состоит в работе реле 3, которое выдает сигнал аварии при отказе любого из двух насосов, при этом включается насос, находившийся в выключенном состоянии. Если в процессе дальнейшей работы произошел отказ и второго насоса, о его аварии сигнализирует мигание соответствующего светодиода. |
| САУ-МП-Х.16 | Работа САУ-МП-Х.16 аналогична САУ-МП-Х.12, но прибор этой модификации управляет работой двух насосов, работающих на осушение расходного бака. Если уровень воды выше датчика верхнего уровня, включается один из насосов (реле 1) и работает до осушения датчика нижнего уровня. В следующий раз при заливании «короткого» электрода осушать емкость будет второй насос (реле 2). Реле 3 используется для сигнализации об аварии. |
| САУ-МП-Х.17 | Модификация САУ-МП-Х.17 аналогична САУ-МП-Х.14, предназначена для управления насосной установкой, содержащей три подающих насоса, которые включаются поочередно и работают на одну общую магистраль, при этом каждый насос имеет свой собственный датчик давления, замыкание контактов которого свидетельствует о нормальной работе насоса. В автоматическом режиме одновременно работает только один насос, по истечении заданного времени работы насоса происходит его выключение и включение следующего насоса в порядке: 1-й – 2-й – 3-й – 1-й – 2-й. Если один из насосов отказал, то поочередно работают оставшиеся насосы. При выходе из строя еще одного насоса продолжает работать последний исправный насос, не выключаясь. |
| САУ-МП-Х.18 | САУ-МП-Х.18 управляет двумя насосами (основным и резервным), работающими на осушение емкости. Датчик верхнего уровня подключается ко входу 3 прибора, нижнего уровня – ко входу 2. Работа насосов осуществляется аналогично алгоритму САУ-МП-Х.12, но для контроля исправности насосов служит контрольная емкость. В ней установлен датчик уровня, подключенный ко входу 4. Вход 1 используется для блокировки работы насосов, реле 3 – для сигнализации об аварии. |
| САУ-МП-Х.20 | САУ-МП-Х.20 предназначен для поддержания (долива) уровня жидкости в емкости, а также для сигнализации о переполнении и защиты насоса от «сухого хода». В емкости устанавливается пятиэлектродный кондуктометрический датчик. Ко входу 1 подключается электрод «сухого хода», ко входам 2 и 3 – датчики нижнего и верхнего рабочих уровней, ко входу 4 – электрод перелива. Пятый электрод осуществляет функцию общего. Система работает на долив от нижнего до верхнего рабочего уровня. Включение насоса осуществляет реле 2 в зависимости от уровня жидкости в емкости. Реле 1 прибора обеспечивает защиту насоса от «сухого хода». Реле 3 используется для сигнализации о переливе. Для предотвращения преждевременного срабатывания защиты от «сухого хода» и от перелива введены задержки включения/отключения реле при смачивании/осушении соответствующих электродов. |
Форма заказ
Комплектность поставки
1. Прибор САУ-МП -1 шт.
2. Паспорт и Гарантийный талон -1 экз.
3. Руководство по эксплуатации -1 экз.
4. Комплект крепежных элементов -1 к-т.
Техническая документация на логический контроллер САУ-МП
см. Руководство по эксплуатации
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
