Контроллер уровня жидкости САУ-М7Е предназначен для мониторинга уровня жидких или сыпучих материалов в емкостях. Он может регулировать наполнение, осушение или поддержание уровня в таких устройствах как отопительные котлы, водонапорные башни, зернохранилища и тому подобное.

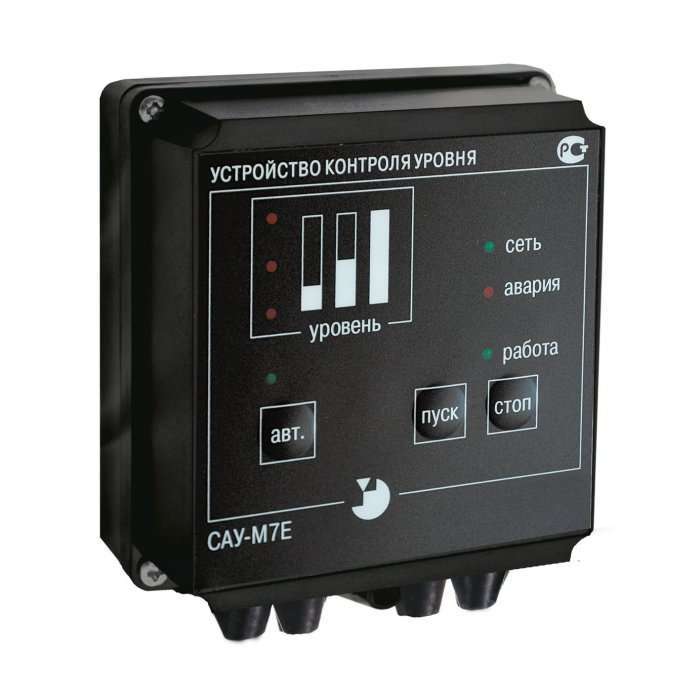

Сигнализатор уровня САУ-М7Е доступен в двух вариантах корпуса: настенном (Н) и щитовом (Щ1).
Основные функции контроллера САУ-М7Е:
— Мониторинг уровня жидких или сыпучих материалов с использованием трех датчиков
— Возможность подключения различных типов датчиков уровня (кондуктометрических, поплавковых, бесконтактных переключателей и т.д.)
— Работа в режимах наполнения или опорожнения емкости
— Управление приводом исполнительного механизма в ручном или автоматическом режиме (насос, транспортер, электромагнитный клапан и т.п.)
— Сигнализация о критическом переполнении или осушении емкости
— Совместимость с различными по электропроводности жидкостями, такими как водопроводная вода, загрязненная вода, молоко и пищевые продукты (слабоаккуратные, щелочные и т.д.)
Уровень контроля обеспечивается тремя датчиками, которые пользователь размещает в емкости на определенных технологическим процессом отметках: нижней, промежуточной и верхней.
К основным компонентам сигнализатора САУ-М7Е относятся:
— 3 входных компаратора для обработки сигналов от датчиков уровня;
— регулятор чувствительности для настройки уровней опорных сигналов компараторов (для кондуктометрических датчиков);
— переключатели, определяющие режим работы устройства;
— логический блок, формирующий сигналы для управляющего реле РАБОТА;
— выходные электромагнитные реле ВЕРХ и РАБОТА, управляющие исполнительными механизмами.
Датчики уровня САУ-М7Е:
Сигнализатор САУ-М7Е совместим со следующими типами датчиков:
— Кондуктометрические датчики для мониторинга электропроводности среды;
— Активные датчики (емкостные, индуктивные, оптические и т.д.) с npn-выходами, например, бесконтактные емкостные переключатели ВБ1-30М.65.10.2.1.К, используемые для работы с диэлектрическими и сыпучими материалами;
— Механические контактные устройства, применяемые в поплавковых системах.
Активные датчики получают питание от встроенного в контроллер источника постоянного тока с напряжением 12 В или внешнего блока питания.
Входные компараторы. Настройка на электропроводность жидкости:
Входные компараторы 1…3 сравнивают напряжение входного сигнала Uвх с опорным напряжением Uопор. и переключаются в состояние, соответствующее достижению заданного уровня.
Регулировка уровня опорного напряжения Uопор. (т.е. чувствительности компараторов) позволяет настроить устройство на работу с жидкостями различной электропроводности при использовании кондуктометрических датчиков.
Выходные реле для управления оборудованием и аварийной сигнализации:
Прибор оснащен двумя встроенными электромагнитными реле для управления технологическим оборудованием.
Реле ВЕРХ создает аварийный сигнал при достижении контролируемым веществом предельного верхнего уровня. Это реле работает по сигналам компаратора 1 и может использоваться для подключения внешней сигнализации или других технических средств, предотвращающих аварию.
Реле РАБОТА управляет приводом исполнительного механизма (насос, электромагнитный клапан и т.п.) согласно сигналам компараторов 2 и 3 (соответствующим промежуточному и нижнему уровням) или по командам кнопок ручного управления.
Режимы работы контроллера уровня САУ-М7Е:
Реле РАБОТА можно управлять вручную или автоматическим режимом.
В ручном режиме управление осуществляется кнопками «ПУСК» и «СТОП», вне зависимости от состояния датчиков. При необходимости можно заблокировать кнопки.
В автоматическом режиме управление происходит по сигналам датчиков уровня согласно заданному алгоритму. Возможные алгоритмы работы:
— Наполнение емкости по гистерезисному закону (реле включается после размыкания сигнала нижнего уровня и выключается при замыкании сигнала промежуточного уровня);
— Опорожнение емкости по гистерезисному закону (реле включается после замыкания сигнала промежуточного уровня и выключается при размыкании сигнала нижнего уровня);
— Наполнение без гистерезиса (реле включается после размыкания сигнала нижнего уровня и выключается при его замыкании);
— Опорожнение без гистерезиса (реле включается после замыкания сигнала нижнего уровня и выключается при его размыкании).
Временная диаграмма работы выходных реле в режиме наполнения и опорожнения емкости по гистерезисному закону.
Сигнализатор уровня САУ-М7Е доступен в двух вариантах корпуса: настенном (Н) и щитовом (Щ1).
Основные функции контроллера САУ-М7Е:
— Мониторинг уровня жидких или сыпучих материалов с использованием трех датчиков
— Возможность подключения различных типов датчиков уровня (кондуктометрических, поплавковых, бесконтактных переключателей и т.д.)
— Работа в режимах наполнения или опорожнения емкости
— Управление приводом исполнительного механизма в ручном или автоматическом режиме (насос, транспортер, электромагнитный клапан и т.п.)
— Сигнализация о критическом переполнении или осушении емкости
— Совместимость с различными по электропроводности жидкостями, такими как водопроводная вода, загрязненная вода, молоко и пищевые продукты (слабоаккуратные, щелочные и т.д.)
Уровень контроля обеспечивается тремя датчиками, которые пользователь размещает в емкости на определенных технологическим процессом отметках: нижней, промежуточной и верхней.
К основным компонентам сигнализатора САУ-М7Е относятся:
— 3 входных компаратора для обработки сигналов от датчиков уровня;
— регулятор чувствительности для настройки уровней опорных сигналов компараторов (для кондуктометрических датчиков);
— переключатели, определяющие режим работы устройства;
— логический блок, формирующий сигналы для управляющего реле РАБОТА;
— выходные электромагнитные реле ВЕРХ и РАБОТА, управляющие исполнительными механизмами.
Датчики уровня САУ-М7Е:
Сигнализатор САУ-М7Е совместим со следующими типами датчиков:
— Кондуктометрические датчики для мониторинга электропроводности среды;
— Активные датчики (емкостные, индуктивные, оптические и т.д.) с npn-выходами, например, бесконтактные емкостные переключатели ВБ1-30М.65.10.2.1.К, используемые для работы с диэлектрическими и сыпучими материалами;
— Механические контактные устройства, применяемые в поплавковых системах.
Активные датчики получают питание от встроенного в контроллер источника постоянного тока с напряжением 12 В или внешнего блока питания.
Входные компараторы. Настройка на электропроводность жидкости:
Входные компараторы 1…3 сравнивают напряжение входного сигнала Uвх с опорным напряжением Uопор. и переключаются в состояние, соответствующее достижению заданного уровня.
Регулировка уровня опорного напряжения Uопор. (т.е. чувствительности компараторов) позволяет настроить устройство на работу с жидкостями различной электропроводности при использовании кондуктометрических датчиков.
Выходные реле для управления оборудованием и аварийной сигнализации:
Прибор оснащен двумя встроенными электромагнитными реле для управления технологическим оборудованием.
Реле ВЕРХ создает аварийный сигнал при достижении контролируемым веществом предельного верхнего уровня. Это реле работает по сигналам компаратора 1 и может использоваться для подключения внешней сигнализации или других технических средств, предотвращающих аварию.
Реле РАБОТА управляет приводом исполнительного механизма (насос, электромагнитный клапан и т.п.) согласно сигналам компараторов 2 и 3 (соответствующим промежуточному и нижнему уровням) или по командам кнопок ручного управления.
Режимы работы контроллера уровня САУ-М7Е:
Реле РАБОТА можно управлять вручную или автоматическим режимом.
В ручном режиме управление осуществляется кнопками «ПУСК» и «СТОП», вне зависимости от состояния датчиков. При необходимости можно заблокировать кнопки.
В автоматическом режиме управление происходит по сигналам датчиков уровня согласно заданному алгоритму. Возможные алгоритмы работы:
— Наполнение емкости по гистерезисному закону (реле включается после размыкания сигнала нижнего уровня и выключается при замыкании сигнала промежуточного уровня);
— Опорожнение емкости по гистерезисному закону (реле включается после замыкания сигнала промежуточного уровня и выключается при размыкании сигнала нижнего уровня);
— Наполнение без гистерезиса (реле включается после размыкания сигнала нижнего уровня и выключается при его замыкании);
— Опорожнение без гистерезиса (реле включается после замыкания сигнала нижнего уровня и выключается при его размыкании).
Временная диаграмма работы выходных реле в режиме наполнения и опорожнения емкости по гистерезисному закону.
Элементы управления
Показания светодиодных индикаторов на лицевой панели
| Три светодиодных индикатора уровня | замыкание датчиков нижнего, промежуточного и верхнего уровней |
| СЕТЬ | наличие исправного питания на приборе (постоянная засветка) |
| РАБОТА | включение реле РАБОТА (постоянная засветка) |
| АВАРИЯ | размыкание датчика нижнего уровня или замыкании датчика верхнего уровня (мигающая засветка) |
| АВТ | работа регулятора в режиме автоматического управления |
Характеристики сигнализатора-регулятора уровня САУ-М7Е
| Номинальное напряжение питания прибора | 220 В частотой 50 Гц |
| Потребляемая мощность, не более | 6 ВА |
| Допустимые отклонения напряжения питания от номинального значения | –15…+10 % |
| Количество каналов контроля уровня | 3 |
| Типы датчиков | кондуктометрические, поплавковые, активные с выходными ключами n–p–n-типа, механические контактные устройства |
| Источник питания активных датчиков: | |
| – напряжение источника питания | 12±1,2 В |
| – максимальный ток нагрузки | 50 мА |
| Количество встроенных выходных реле | 2 |
| Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле | 8 А при 220 В 50 Гц (cos φ > 0,4) |
| Сопротивление жидкости, вызывающее срабатывание канала контроля | не более 500 кОм |
| Габаритные размеры и степень защиты корпуса: | |
| – настенный Н | 130×105×65 мм, IP44 |
| – щитовой Щ1 | 96×96×70 мм, IP54 со стороны передней панели |
Условия эксплуатации САУ-М-7Е
| Температура окружающего воздуха | +5…+50 °С |
| Атмосферное давление | 86…106,7 кПа |
| Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги) | не более 90 % |
