БУН-блоки управления насосами предназначены для контроля насосов в системах отопления, водоснабжения (как горячего, так и холодного), подпитки, пожаротушения, дренажа и других вода, используется в промышленности, энергетике и коммунальном хозяйстве.
Их можно устанавливать в помещениях, безопасных для работы с электроприборами и не содержащих агрессивных паров и газов.
1) Блок управления насосами БУН-02М — позволяет автоматизировать управление двумя насосами (основным и резервным).

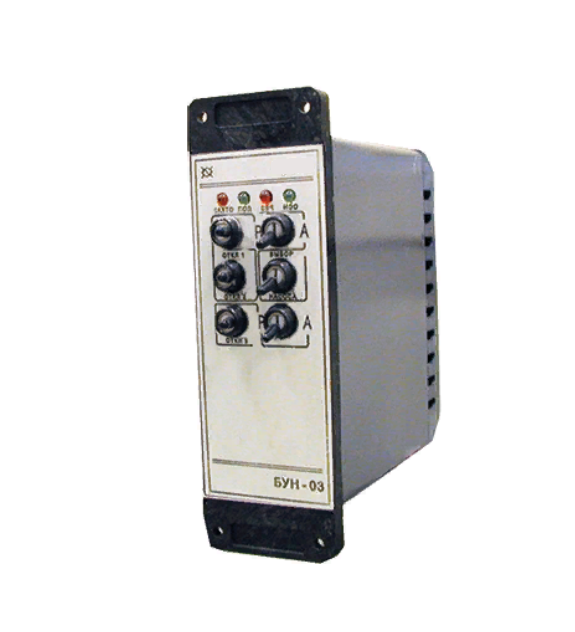

2) Блок управления насосами БУН-03М — позволяет автоматизировать управление тремя насосами (основным и двумя резервными).
Функциональные возможности блока БУН-02М
1) Автоматическое управление двумя насосами на основе сигналов двух контактных датчиков уровня или одного контактного датчика давления:
— выбор любого из насосов в качестве основного;
— включение основного насоса с контролем его функционирования;
— автоматическое переключение на резервный насос при неисправности основного;
— мониторинг работы резервного насоса с его отключением при неисправности;
— сигнализация в случае отказа обоих насосов;
2) Ручное дистанционное управление основным и резервным насосами;
3) Управление исполнительным механизмом (ИМ) задвижки при автоматическом и дистанционном включении и выключении насосов;
4) Реализация блокировок и временных задержек при автоматическом и ручном управлении насосами;
5) Сигнализация об автоматическом включении и выключении насосов.
Характеристики блока управления БУН-02М
| Наименование | Значение |
| Назначение устройства | Автоматизация управления двумя насосами (основным и резервным) |
| Вид входного сигнала | Изменение состояния внешнего контактного или бесконтактного ключа |
| Количество входов | 3 |
| Параметры внешнего ключа |
— коммутируемое напряжение 30 В постоянного тока; — коммутируемый ток 2 мА |
| Электрическое питание от трехфазной сети | 220В (50Гц) |
| Потребляемая мощность | не более 12 ВА |
| Степень защиты по ГОСТ 14254-96 | IP40 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ4.2 |
| Температура окружающего воздуха, °С | от 5 до 50°С, относительная влажность не более 80% |
| Габаритные размеры | 210х190х60мм |
| Масса | не более 1,5кг |
| Средний срок службы | 10 лет |
Габаритные размеры блока управления насосами БУН-02М
Подключаемые датчики к блоку БУН-02М
1) Датчик нижнего допустимого уровня — отвечает за включение основного и резервного насосов.
2) Датчик верхнего допустимого уровня — отвечает за отключение основного и резервного насосов.
3) Датчик перепада давления на насосах — предназначен для контроля нормальной работы основного и резервного насосов.
*Вместо двух датчиков уровня к блоку может быть подключен один датчик давления (перепада давления)
Назначение блока управления насосами БУН-03М
1) Автоматическое управление двумя насосами по сигналам двух контактных датчиков уровня или одного контактного датчика давления (перепада давления):
— выбор любого из двух насосов в качестве основного;
— включение основного насоса с контролем его нормальной работы;
— автоматическое переключение на резервный насос в случае неисправности основного;
— контроль работы резервного насоса и его автоматическое отключение при неисправности;
— сигнализация отказа при неисправности обоих насосов;
2) Автоматическое управление третьим (дополнительным) насосом по сигналу контактного датчика давления (перепада давления) с контролем его нормальной работы, автоматическим отключением при неисправности и сигнализацией отказа;
3) Запрет автоматического включения (блокировка) раздельно:
— основного (резервного) насоса;
— дополнительного насоса;
4) Ручное дистанционное управление основным, резервным и дополнительным насосами;
5) Включение исполнительного механизма (ИМ) задвижки на открытие-закрытие при автоматическом и ручном дистанционном включении-отключении основного и резервного насосов;
6) Необходимые блокировки и временные задержки при автоматическом и ручном дистанционном управлении основным, резервным и дополнительным насосами;
7) Сигнализацию автоматического включения-отключения основного, резервного и дополнительного насосов.
Характеристики блока управления БУН-03М
| Наименование | Значение |
| Назначение устройства | Автоматизировать управление тремя насосами (основным и резервным и дополнительным). |
| Вид входного сигнала | Изменение состояния внешнего контактного или бесконтактного ключа |
| Количество входов | 7 |
| Параметры внешнего ключа |
— коммутируемое напряжение 30 В постоянного тока; — коммутируемый ток 2 мА |
| Электрическое питание от трехфазной сети | 220В (50Гц) |
| Потребляемая мощность | не более 12 ВА |
| Степень защиты по ГОСТ 14254-96 | IP40 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ4.2 |
| Температура окружающего воздуха, °С | от 5 до 50°С, относительная влажность не более 80% |
| Габаритные размеры | 185х190х60мм |
| Масса | не более 1,6кг |
| Средний срок службы | 10 лет |
Габаритные размеры блока БУН-03М
Подключаемые датчики к блоку управления БУН-03М
1) Датчик нижнего допустимого уровня — включение основного и резервного насосов.
2) Датчик верхнего допустимого уровня — выключение основного и резервного насосов.
3) Датчик перепада давления на основном и резервном насосах — контроль нормальной работы основного и резервного насосов.
4) Датчик давления (перепада давления) — включение-выключение дополнительного насоса.
5) Датчик перепада давления на дополнительном насосе — контроль нормальной работы дополнительного насоса.
6) Блок-контакт основного и резервного насосов — запрет автоматического включения (блокировка) основного и резервного насосов.
7) Блок-контакт дополнительного насоса — запрет автоматического включения (блокировка) дополнительного насоса.
