Программный ПИД-регулятор ТРМ151 представляет собой универсальное устройство с двумя каналами, предназначенное для разработки систем управления различной степени сложности — от локальных контуров до сложных интегрированных систем для автоматизированного управления.

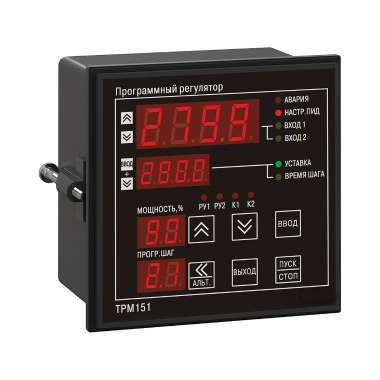

Регулятор ТРМ151 доступен в двух вариантах корпусов: настенном (Н) и щитовом (Щ1).
Преимущества ТРМ151 включают:
Один или два канала для программного ступенчатого регулирования;
Два универсальных входа и два выхода, встроенные в устройство;
Программное управление рядом исполнительных механизмов, включая:
— 2-х позиционные (например, ТЭНы, двигатели);
— 3-х позиционные (например, задвижки, краны);
— Дополнительные устройства (заслонки, жалюзи, дымо- и парогенераторы и другие);
Автонастройка по современным алгоритмам для ПИД-регуляторов;
Ручной режим управления выходной мощностью;
Наличие стандартных модификаций для большинства технологических процессов и обширные возможности для конфигурирования через компьютер или панель устройства, включая различные уровни доступа для оператора и наладчика;
Специально разработанные программы быстрого старта для каждой модификации и удобный доступ к уставкам через панель управления.
Характеристики ПИД-регулятора ТРМ151
| Напряжение питания | 90…245 В переменного тока |
| Частота напряжения питания | 47…63 Гц |
| Потребляемая мощность | не более 6 ВА |
| Количество входов для подключения датчиков | 2 |
| Время опроса одного входа | 0,3 с |
| Количество выходных элементов | 2 |
| Интерфейс связи с компьютером | RS-485 (протокол ОВЕН) |
|
Габаритные размеры (мм) и степень защиты корпуса: – настенный Н – щитовой Щ1 |
130×105×65, IP44 96×96×70, IP54 со cтороны передней панели |
| Температура окружающего воздуха | +1…+50 °С |
| Атмосферное давление | 86…106,7 кПа |
| Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
Характеристики измерительных датчиков ТРМ151
| Тип датчика | Диапазон измерений | Разрешающая способность | Предел основной приведенной погрешности |
| ТСМ 50М/100М (W100=1,426), ТСМ гр. 23 | –50…+200 °С | 0,1 °С | 0,25 % |
| ТСМ 50М/100М (W100=1,428) | –190…+200 °С | 0,1 °С | |
| ТСП 50П/100П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 50П/100П (W100= 1,385), Pt100 | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,385), Pt1000 | –200…+750 °С | 0,1 °С | |
| ТСП 100Н/1000Н (W100=1,617) | –60…+180 °С | 0,1 °С | |
| ТСМ гр. 23 | –50…+200 ° | 0,1 °С | |
| ТХК (L) | –200…+800 °С | 0,1 °С | 0,5 % |
| ТХА (К) | –200…+1300 °С | 1 °С | |
| ТЖК (J) | –200…+1200 °С | ||
| ТНН (N | –200…+1300 °С | ||
| ТПП (S), ТПП (R) | 0…+1750 °С | ||
| ТПР (B) | +200…+1800 °С | ||
| ТВР (А-1) | 0…+2500 °С | ||
| ТВР (А-2) | 0…+1800 °С | ||
| ТВР (А-3) | 0…+1600 °С | ||
| ТМК (Т) | –200…+400 °С | 0,1 °С | |
| Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
| Сигнал напряжения –50…+50 мВ, 0…1 В | 0…100 % | 0,1 % | 0,25 % |
|
Датчик положения задвижки: – резистивный 0,9 кОм; 2,0 кОм |
0…100 % | 1 % | 0,25 % |
| – токовый 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
Характеристики выходных элементов ТРМ151
| Обозначение | Тип выходного элемента (ВЭ) | Электрические характеристики |
| Р | электромагнитное реле | 4 при 220 В 50 Гц, cos φ > 0,4 |
| К | транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В |
| С | симисторная оптопара |
50 мА при 600 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Сопротивление нагрузки 0…900 Ом |
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Сопротивление нагрузки более 2 кОм |
| Т | выход для управления твердотельным реле |
выходное напряжение 4…6 В максимальный выходной ток 50 мА |
