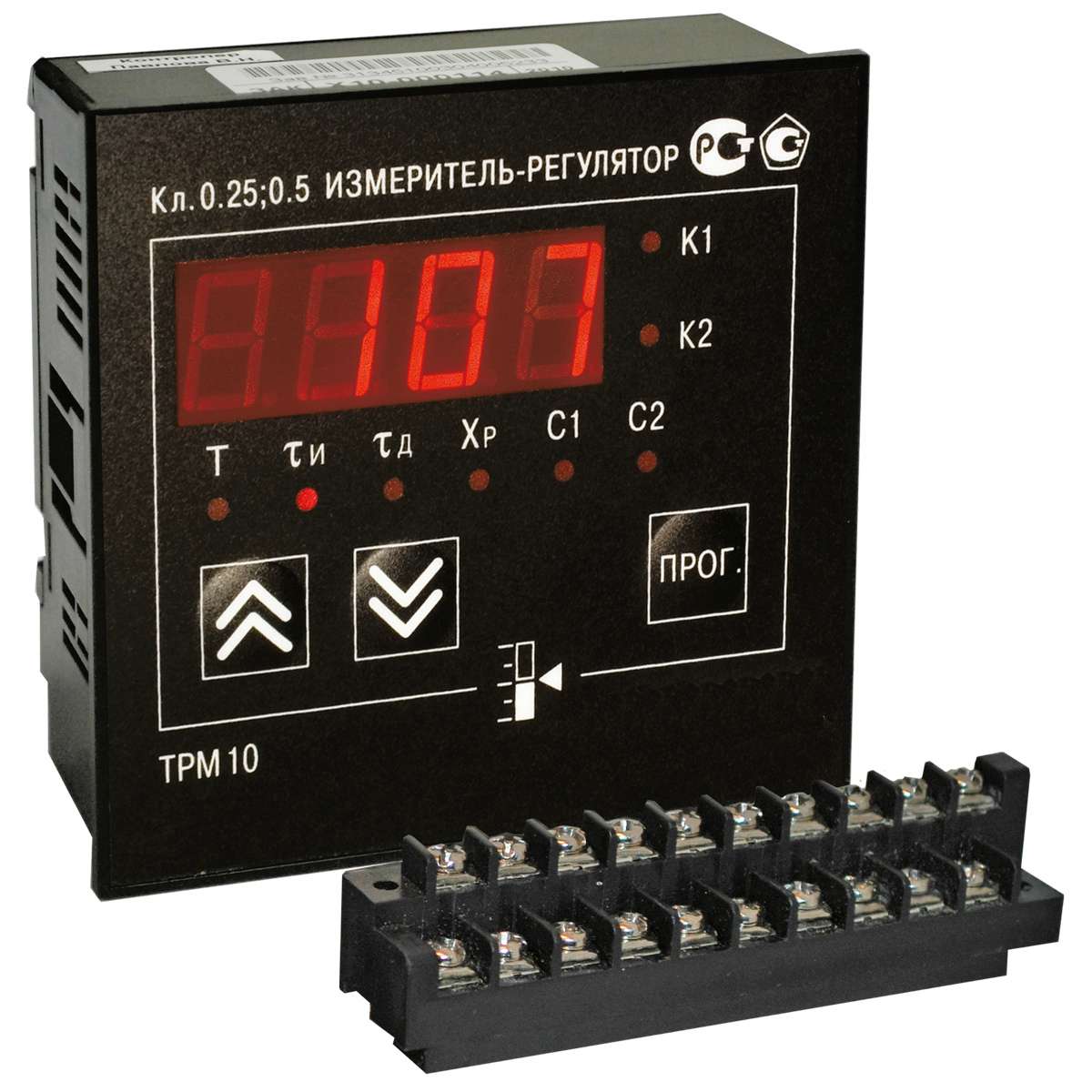

Терморегулятор ТРМ10 представляет собой одноканальный ПИД-регулятор, который позволяет измерять температуру или другие физические параметры, такие как давление, влажность или вес. Он обеспечивает импульсное или аналоговое управление нагрузкой в соответствии с пропорционально-интегрально-дифференциальным (ПИД) принципом и способен генерировать дополнительный сигнал. Этот сигнал может использоваться как индикатор, сигнализирующий о превышении установленных значений, или для реализации двухпозиционного регулирования.
ТРМ10 предназначен для управления системами с высокой инерционностью, где традиционное двухпозиционное регулирование не дает необходимой точности. В режиме терморегулятора он может управлять как нагревом, так и охлаждением объектов.
Класс точности составляет 0,5/0,25 (для термопар и других типов сигналов). Регулятор доступен в пяти вариантах исполнения: настенном (Н), для монтажа на Дин-рейку (Д) и в различных щитовых корпусах (Щ1, Щ11, Щ2).
Технические характеристики ТРМ1
| Наименование | Величина |
|
Напряжение питания переменного тока постоянного тока (только для корпуса Щ11) |
~90…245 В =20…375 В (номинальное 24 В) |
| Частота напряжения | 47…63 Гц |
| Потребляемая мощность | не более 7 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В |
| Максимально допустимый ток | 80 мА |
| Количество универсальных входов | 1 |
|
Время опроса входа: – термопреобразователей сопротивления – других датчиков |
не более 0,8 с не более 0,4 с |
|
Предел основной приведенной погрешности измерения: – термоэлектрических преобразователей – других датчиков |
±0,5 % ±0,25 % |
| Количество выходных устройств | 2 |
|
Типы выходных устройств: – ПИД-регулятора (ВУ1) – двухпозиционного регулятора (ВУ2) |
Р, К, С, С3, Т, И, У Р, К, С, Т |
|
Габаритные размеры (мм) и степень защиты корпуса: Щитовой Щ1 Щитовой Щ2 Щитовой Щ11 Настенный Н |
96х96х65, IP54* 96х48х100, IP54* 96х96х49, IP54* 130х105х65, IP44 |
| * со стороны передней панели | |
| Температура окружающего воздуха | –20…+50 °С |
| Атмосферное давление | 84…106,7 кПа |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | 30…80 % |
| Интервал между поверками (МПИ) | 3 года |
Принципиальная схема ТРМ10
Универсальный вход терморегулятора ТРМ10
Терморегулятор оснащён универсальным входом, который позволяет подсоединять различные измерительные датчики, включая:
— термопреобразователи сопротивления, такие как ТСМ или ТСП 50/100, Pt100; — термопары моделей ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т); — активные датчики, работающие с унифицированными сигналами тока от 0 до 5 мА, от 0(4) до 20 мА, либо напряжениями в диапазоне -50 до +50 мВ и 0 до 1 В.
Все версии прибора имеют встроенный источник питания для датчиков с выходными сигналами унифицированного типа или аналоговых устройств (+24 В ± 10%).
ПИД-регулятор управляет нагрузкой двумя способами:
— импульсным методом, если выходное устройство первого типа (ВУ1) является дискретным (простые типы: Р, К, С, Т); — аналоговым методом, если ВУ1 — это ЦАП с аналоговым выходом (И, У).
Пользователь может самостоятельно настроить период импульсов в пределах от 1 до 99 секунд, а их продолжительность будет зависеть от выходного сигнала ПИД-регулятора.
ПИД-регулятор оснащен функцией автонастройки, в ходе которой он автоматически находит наилучшие параметры для регулирования системы:
— постоянную для дифференциации;
— коэффициент пропорциональности.
Терморегулятор ТРМ10 в своем стандартном варианте включает два выходных устройства: ВУ1 и ВУ2, которые прочно закреплены за логическими элементами.
Выходные устройства ПИД-регулятора могут быть следующих типов:
— цифроаналоговый преобразователь, который преобразует выходной сигнал ЛУ в ток 4…20 мА или напряжение 0…10 В с подачей питания от внешнего источника.
У двухпозиционного регулятора выходное устройство всегда дискретное (электромеханическое реле на 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле).
Для управления трехфазной нагрузкой в приборе устанавливается лишь одно ВУ — три симисторные оптопары с функцией контроля перехода через ноль (модификация по типу выходов С3).
Выбор типа выходных устройств осуществляется при оформлении заказа.Форма заказа
