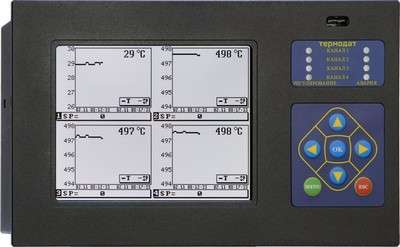

В данном подразделе представлен универсальный многофункциональный, многоканальный ПИД-регулятор температуры Термодат-30Е1 с гальванически изолированными друг от друга каналами с графическим 6″ дисплеем (видеографический регистратор-самописец), предназначенный для:
— регулирования температуры по заданной программе, по двухпозиционному или трехпозиционному закону по четырем независимым каналам одновременно;
— замены устаревших самописцев.
Универсальный терморегулятор Термодат-30Е1 имеет большие возможности, множество тонких настроек и сервисных функций.
Регулятор температуры Термодат-30Е1 имеет универсальный вход, предназначенный для подключения термопар (ТП) или термосопротивлений (ТСП, ТСМ), а также датчиков с токовым выходом.
Регулятор Термодат-30Е1 оснащен четырьмя дискретными входами, предназначенными для включения и выключения регулирования или таймера.
Диапазон измерения температуры от минус 270 до плюс 2500°С определяется типом датчиков. Разрешение 1°С или 0,1°С задается пользователем.
Регулятор температуры Термодат-30Е может управлять как нагревателем (печью), так и охладителем (холодильником, вентилятором). Интуитивно понятное управление обеспечивается 7 кнопками справа от экрана.
Можно использовать Термодат-30Е в качестве электронного самописца для измерения температуры и записи в архив, без регулирования.
Измеренное значение может отображаться как в виде одного или четырех графиков, так и в виде текста. Имеется возможность настраивать отображаемую величину (°С, Па, % и т.д.).
Термодат-30Е оборудован гальванически развязанным интерфейсом RS485 (протокол Modbus) для связи с компьютером. При использовании RS485 приборы подключаются к компьютеру через конвертер, преобразующий интерфейс RS485 в USB или в RS232 (Com–порт). Интерфейс RS485 является сетевым. К одному конвертеру может быть подключено до 32 приборов. Приборы подсоединяются параллельно, на одну двухпроводную линию (витая пара). Максимальное удаление от конвертера — 1,2 км.
Регулятор температуры Термодат-30Е1 предназначен для использования в различных областях промышленности и производства.
Особенности регулятора Термодат-30Е1:
— 4, 8 или 12 входных каналов,
— ПИД-регулятор,
— электронный самописец,
— большой графический дисплей 6 дюймов,
— USB-разъем для подключения Flash-носителя,
— регулирование по программе,
— ПИД-закон регулирования, автоматическая настройка коэффициентов,
— универсальный вход,
— логический (дискретный) вход,
— выходы: релейно-симисторный, транзисторный, аналоговый,
— методы управления нагревателем: ШИМ, РСП, ФИУ,
— аварийная сигнализация,
— архивная память для записи измеренных значений;
— оснащен таймером;
— прочный металлический корпус, размер 235х120х68мм,
— USB-разъем для снятия архивных данных на Flash-носитель,
— Ethernet-разъем;
— гарантийный срок эксплуатации 5 лет.
| Модель регулятора температуры* | Описание модели |
| Термодат-30E1/2Р/485/4Gb (8Gb)/(F)/(Eth)/- PB/4УВ/4P (Т, С) /(IP67пп) | 2- реле на основном блоке, интерфейс RS485, архив 4Gb (8 Gb), (USB-порт), (порт Ethernet), 4-универсальных входов, 4-релейных выходов (транзисторных, симисторных), (степень защиты передней панели IP67) |
| Термодат-30E1/2Р/485/4Gb (8Gb)/(F)/(Eth)/- PB/8УВ/8P (Т, С) /(IP67пп) |
2- реле на основном блоке, интерфейс RS485, архив 4Gb (8 Gb), (USB-порт), (порт Ethernet), 8-универсальных входов, 8-релейных выходов (транзисторных, симисторных), (степень защиты передней панели IP67) |
| Термодат-30E1/2Р/485/4Gb (8Gb)/(F)/(Eth)- PB/12УВ/12Р (Т, С) /(IP67пп) | 2- реле на основном блоке, интерфейс RS485, архив 4Gb (8 Gb), (USB-порт), (порт Ethernet), 12-универсальных входов,12- релейных выходов (транзисторных, симисторных выходов), (степень защиты передней панели IP67) |
Характеристики регулятора температуры Термодат-30Е1
Выходы: реле.
Считывание архива: USB-разъем.
Возможные опции: Ethernet-разъем.
Закон регулирования: ПИД, двухпозиционный, регулирование по программе.
Диапазон температур измерения: от -270°С до 2500°С, (зависит от типа датчика).
Напряжение питания: номинальное ~ 220В, допустимое ~160…250В.
Потребляемая мощность: не более 15 Вт.
Корпус: металлический, для щитового монтажа.
Дисплей: графический жидкокристаллический экран 120х92 мм, разрешение 320х240 точек.
Дополнительные индикаторы: восемь светодиодных индикаторов режима работы.
Габаритные размеры: 230х138мм. глубина 90мм.
Масса: не более 2 кг.
Условия эксплуатации: Тос от -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги.
Конструктивно регулятор температуры Термодат-30Е состоит из нескольких блоков: основного и периферийных. Основной блок устанавливается в щит. Периферийные блоки включают в себя блок питания и сопряжения, блоки измерения и блоки выходов
Термодат-30Е обеспечивает регулирование температуры на 12 каналах одновременно.
Регулирование может быть по уставке (режим работы «Регулятор») или по программе (режим работы «Программный регулятор»). Программа регулирования может содержать до 10 участков, каждый из которых определяет действия прибора: нагрев, охлаждение, поддержание температуры. Имеется возможность задать до 80 программ регулирования и в дальнейшем оперативно выбирать одну из них.
