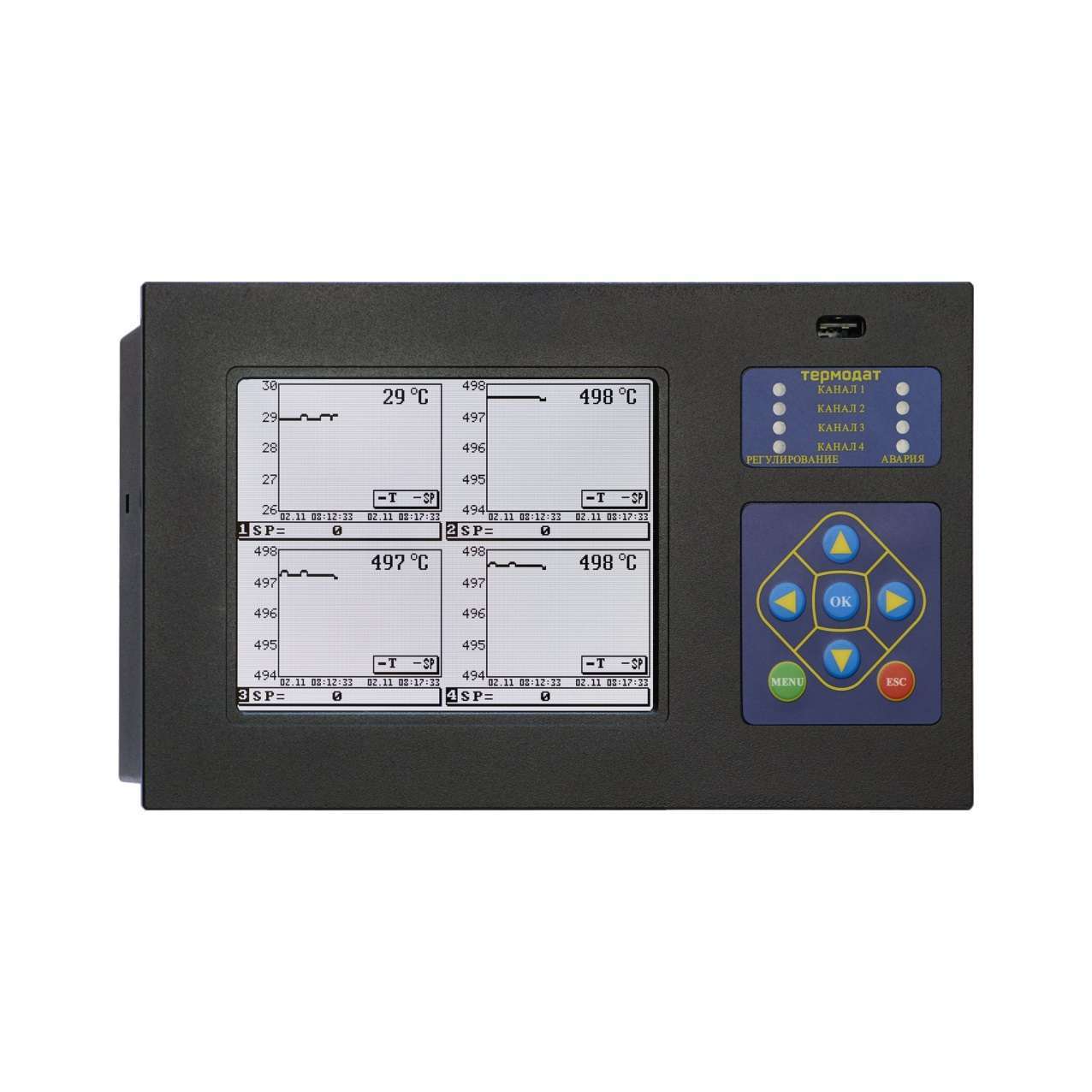

Четырехканальный регулятор температуры Термодат-19 (электронный самописец) с графическим 6″ дисплеем предназначен для измерения и регистрации температуры в диапазоне от -270°С до 2500°С, регулирования температуры (двухпозиционного, трехпозиционного, по ПИД-закону, по заданной программе, в зависимости от модификации), аварийной сигнализации.
Электронный экранный самописец Термодат-19 (Термодат-19Е6, Термодат-19М6) с функцией регулятора температуры может послужить современной заменой бумажных регистраторов.
Видеографический регистратор — электронный самописец — регулятор температуры Термодат-19 имеет до четырех универсальных входов, предназначенных для подключения датчиков температуры — термопар (ТП) или термосопротивлений (ТС), а также датчиков с универсальным токовым выходом (УВС) мА или датчиков напряжения. Разрешение 1°С или 0,1°С задается пользователем.
В качестве регулятора температуры Термодат-19 может управлять как нагревателем, так и охладителем.
Прибор оснащен USB-разъемом для снятия архивных данных на Flash-носитель.
Возможные опции — Ethernet-разъем и Bluetooth-модуль.
Интуитивно понятное управление обеспечивается 7 кнопками справа от экрана.
Модификации регулятора температуры Термодат-19 и их отличия:
— Термодат-19Е6 — четырехканальный регулятор температуры — электронный самописец, регулирование температуры — программное (20 программ регулирования/20 шагов в программе)/ПИД/двухпозиционное/трехпозиционное, 4 независимых универсальных входа+4 дискретных входа (для отключения, включения или приостановки регулирования, каждый канал отключается отдельно), 5 режимов аварийной сигнализации, выходы — 5 комбинированных релейно-симисторных, 4 транзисторных, 4 аналоговых (дополнительно)
— Термодат-19М6 — четырехканальный измеритель — сигнализатор температуры — электронный самописец, четыре независимых универсальных входа, выходы — 8 реле аварийной сигнализации, по два на каждый канал, два режима работы сигнализации
Гарантийный срок эксплуатации — 3 года с момента ввода прибора в эксплуатацию.
Межповерочный интервал — 2 года.
Характеристики регуляторов температуры Термодат-19, -19Е6, -19М6 (электронных самописцев)
Условия эксплуатации: температура окружающей среды от -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги.
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В.
Потребляемая мощность: не более 15 Вт.
Масса прибора: не более 2 кг.
Принципы и законы регулирования температуры Термодат
Регуляторы температуры Термодат-19, в зависимости от модификации, могут регулировать температуру при помощи двухпозиционного, трехпозиционного, ПИД-законов, а также по заданной пользователем программе.
Наиболее простой закон регулирования температуры — двухпозиционный (on/off, включено/выключено). На нагреватель подается полная мощность до достижения уставки, после чего подача мощности прекращается. Несмотря на это, разогретый нагреватель продолжает отдавать тепло и температура объекта какое-то время продолжает нарастать, что приводит к перегреву. При последующем остывании объекта, по достижении уставки, на нагреватель вновь подается полная мощность. Нагреватель сначала разогревает себя, затем окружающие области объекта, и, таким образом, охлаждение будет продолжаться до тех пор, пока волна тепла не достигнет датчика температуры. Следовательно, реальная температура может оказаться значительно ниже заданного значения.
Таким образом, при двухпозиционном законе регулирования возможны значительные колебания температуры около заданного значения.
Повысить точность регулирования можно, применяя пропорционально-интегрально-дифференциальный закон регулирования (ПИД-закон).
ПИД предполагает уменьшение мощности, подаваемой на нагреватель, по мере приближения температуры объекта к заданной температуре. Кроме того, в установившемся режиме регулирования по ПИД закону прибор определяет величину тепловой мощности, необходимую для компенсации тепловых потерь и поддержания заданной температуры.
Особенности и преимущества ПИД-регулятора температуры Термодат-19Е6 (электронного самописца):
— 4 входных канала (4 универсальных входа);
— 4 дискретных входа;
— диапазон измерения температуры: от -270°С до 2500°С, (зависит от типа датчика);
— регулирование температуры — ПИД (с возможной автонастройкой коэффициентов) / двухпозиционное 2П / трехпозиционное 3ПД / регулирование по программе;
— управление как нагревателем, так и охладителем;
— электронный экранный самописец;
— большой графический жидкокристаллический шестидюймовый дисплей, 120х92 мм, разрешение 320х240 точек;
— восемь режимов индикации;
— восемь светодиодных индикаторов режима работы;
— выходы: 5 комбинированных релейно-симисторных, 4 транзисторных, на дополнительном блоке — 4 аналоговых выхода;
— USB-разъем для снятия архивных данных на Flash-носитель;
— интерфейс RS485;
— Ethernet-разъем и Bluetooth-модуль (опционально);
— аварийная сигнализация (5 режимов);
— интуитивно понятное управление обеспечивается семью кнопками справа от экрана, меню на русском языке;
— прочный металлический корпус 230х135х68мм, для щитового монтажа;
— масса прибора до 2 кг;
— расширенный температурный диапазон эксплуатации: возможная температура окружающего воздуха Тос от -10ºС до +45ºС.
Дисплей и режимы отображения информации электронного самописца Термодат-19Е6 (видеографического регистратора)
Многоканальный видеографический регистратор — электронный самописец Термодат-19Е6 может работать в одном из восьми режимов индикации.
Первый из них «Все каналы, крупно» соответствует одновременному выводу на экран крупных значений текущих измерений температуры по всем каналам.
Второй из них «Все каналы, график» соответствует одновременному выводу на экран графиков по всем каналам.
Третий режим индикации «Все каналы, подробно» выводит на экран в текстовом виде подробную информацию о работе прибора по всем четырем каналам.
Четвертый режим «Два канала, график» выводит на экран график измеренных значений по двум каналам одновременно.
Пятый режим «Один канал, график» выводит график одного канала. При этом кнопками «▲» и «▼» можно листать каналы.
Шестой режим «Один канал, подробно» – режим вывода на экран подробной информации по одному из каналов.
Седьмой режим «Все каналы, график в одних осях» — вывод измеренных значений по всем каналам в виде графика в одних осях.
Восьмой режим «Все каналы, гистограммы» выводит на экран информацию о текущей температуре по всем каналам в виде столбцов или термометров.
| Общие характеристики дисплея (экрана) самописца Термодат-19Е6 | Тип |
Графический жидкокристаллический (ЖК) дисплей со светодиодной подсветкой |
| Размер | Размер экрана 5,7 дюйма (шестидюймовый), разрешение 320х240 точек | |
| Назначение |
вывод графика измеренной температуры; вывод подробной информации о процессе регулирования; вывод меню для настройки прибора |
Характеристики входов регулятора температуры Термодат-19Е6 (электронного самописца)
| Измерительные входы регулятора температуры Термодат-19Е6 (электронного самописца) | |||
| Общие характеристики | Количество | Четыре универсальных входа | |
| Диапазон измерения |
От минус 270С до плюс 2500С — определяется типом датчика |
||
| Время измерения одного канала, не более |
0,5 сек – для термопары 0,7 сек – для термосопротивления |
||
| Класс точности | 0,25 | ||
| Разрешение | 1С или 0,1С (выбирается пользователем) | ||
| Подключение термопары (ТП) | Типы термопар |
ТХА(К), ТХК(L), ТХК(Е), ТПП(S), ТПП(R), ТПР(B), ТМК(Т), ТЖК(J), ТНН(N),ТВР(А-1), ТВР (А-2), ТВР(А-3) |
|
| Компенсация температуры холодного спая | Автоматическая, ручная в диапазоне от 0 до 100°С или отключена | ||
| Подключение термометра сопротивления (ТС) |
Типы термосопротивлений |
Pt(α=0,00385°С-1), П (α=0,00391°С-1), М (α=0,00428°С-1),Cu(W100=1,426), Н (α=0,00617°С-1) |
|
| Сопротивление при 0С | 100 Ом или другое значение в диапазоне 10…150 Ом | ||
|
Компенсация сопротивления подводящих проводов |
Автоматическая компенсация по трёхпроводной схеме (сопротивление каждого провода не более 20 Ом) |
||
| Подключение датчиков | Измерение напряжения | От 0 мВ до 80 мВ | |
| Измерение тока | От 0 до 40 мА (с внешним шунтом 2 Ом) | ||
| Измерение сопротивления | От 10 до 300 Ом | ||
| Пирометры | Пирометр PK15 и РС20 | ||
| Дискретные входы | |||
| Общие характеристики | Количество | Четыре | |
| Назначение | Включение/выключение/приостановка процесса регулирования | ||
| Применение | Используются для подключения внешних контактов (кнопок, тумблеров) | ||
Характеристики выходов регулятора температуры Термодат-19Е6 (электронного самописца)
| Выходы регулятора температуры Термодат-19Е6 | ||
| Количество | 4 транзисторных и 5 релейно-симисторных выходов | |
| Релейно- симисторные выходы | Особенности | Выход комбинированного типа. Может работать как реле, как симистор или как реле и симистор одновременно |
| Максимальная нагрузка | 7 А, ~ 220 В — при конфигурации выхода как реле | |
| 1 А, ~ 220 В — при конфигурации выхода как выход симисторного типа | ||
| Применение |
Управление нагревателем или охладителем, аварийная сигнализация |
|
| Транзисторные выходы |
Выходной сигнал |
12…20 В, ток до 30 мА, импульсный или цифровой сигнал |
| Применение | Управление нагревателем или охладителем | |
| Аналоговые выходы (дополнительная опция) | Количество | Четыре |
| Выходной сигнал | Постоянный ток 0…40 мА, сопротивление нагрузки до 500 Ом | |
| Назначение |
ток пропорционален выводимой мощности ток пропорционален измеренной температуре (режим трансляции) |
|
| Особенности | Выходы расположены на дополнительном блоке | |
Регулирование температуры и аварийная сигнализация Термодат-19Е6
| Регулирование температуры Термодат-19Е6 | ||
| Регулирование по программе | Количество программ регулирования | 20 |
| Количество шагов | По 20 в каждой программе | |
| Типы шагов |
Нагрев с заданной скоростью до заданной температуры Охлаждение с заданной скоростью до заданной температуры Выдержка температуры в течение заданного времени Вывод постоянной мощности Переход на другую программу Стоп (остановка регулирования) |
|
| Скорость изменения температуры уставки | От 1 до 6500°С/ч | |
| Время выдержки | От 1 до 2880 минут. При совмещении шагов — до 40 дней | |
| Регулирование по уставке | Законы регулирования |
Двухпозиционный (включено/выключено, on/off) ПИД (пропорционально-интегрально- дифференциальный) Трехпозиционный (для электрозадвижек)* |
| Методы управления мощностью |
При ПИД: Метод распределенных сетевых периодов Метод широтно-импульсной модуляции Фазо-импульсное (фазо-угловое) управление с помощью силовых блоков ФИУ и МБТ При двухпозиционном:- Вкл/выкл |
|
| Особенности |
Режим ручного управления выводимой мощностью Ограничение максимальной и минимальной мощности Автонастройка ПИД коэффициентов |
|
| Аварийная сигнализация Термодат-19Е6 | ||
| Режимы работы |
Перегрев выше заданной аварийной температуры Снижение температуры ниже заданной аварийной температуры Перегрев на δ градусов выше уставки регулирования Снижение температуры на δ градусов ниже уставки регулирования Выход температуры из зоны ± δ градусов около уставки регулирования |
|
| Особенности |
Функция блокировки аварии при первоначальном нагреве Функция подавления «дребезга» сигнализации. Настраиваемый фильтр от 1 до 8 сек |
|
*- Трёхпозиционный закон регулирования предназначен для управления электрозадвижкой. Для этого на каждом канале используются два выхода прибора: транзисторный и релейно-симисторный. Транзисторный выход управляет нагревом. Он замыкает цепь питания электродвигателя, отвечающую за открытие задвижки. За охлаждение отвечает релейно-симисторный выход. Он будет замыкать цепь, отвечающую за закрытие задвижки.
Архив, интерфейсы и другие сервисные функции регулятора температуры Термодат-19-Е6 (электронного самописца)
| Сервисные функции регулятора температуры Термодат-19-Е6 (электронного самописца) | ||
| Архив | Память (опционно) | 4 Мбайта или 4 Гбайта |
| Количество записей | Более 670 млн. | |
| Просмотр архива | На дисплее прибора в виде графика или на компьютере | |
| Подключение к компьютеру | Протокол работы с компьютером Modbus и «Термодат» | |
| USB-порт для копирования данных архива | ||
| Возможность подключения к локальной сети, порт Ethernet | ||
| Ограничение доступа к параметрам настройки | ||
| Контроль исправности контура регулирования | ||
| Сигнализация об обрыве датчика | ||
| Введение поправки к измеренным данным вида Тпопр=Тизм+А+b*Тизм | ||
Модели регулятора Термодат-19Е6
В зависимости от конфигурации выходов, интерфейсов и разъемов производятся следующие модели регулятора Термодат-19Е6 (электронного самописца):
Термодат-19Е6/4УВ/4В/4Т/5РС/485/8Gb
4 универсальных входа, 4 дискретных входа, 4 транзисторных выхода, 5 релелейно-симисторных выходов, интерфейс RS485, архивная память 4 Гб.
Термодат-19Е6/4УВ/4В/4Т/5РС/485/8Gb/F
4 универсальных входа, 4 дискретных входа, 4 транзисторных выхода, 5 релелейно-симисторных выходов, интерфейс RS485, архивная память 4 Гб, USB-разъем.
Термодат-19Е6/4УВ/4В/4Т/5РС/485/8Gb/F/Eth
4 универсальных входа, 4 дискретных входа, 4 транзисторных выхода, 5 релелейно-симисторных выходов, интерфейс RS485, архивная память 4 Гб, USB-разъем, Ethernet-разъем.
Описание работы Термодат-19Е6
Четырехканальный электронный самописец — регулятор температуры Термодат-19Е6 предназначен для измерения, контроля и регулирования температуры по заданной программе. Прибор используется в комплекте с датчиками температуры.
Регулятор Термодат-19Е6 имеет универсальные входы, что позволяет использовать для измерений различные датчики: термопары, термосопротивления, датчики с токовым выходом и др.
Программа регулирования температуры, состоящая из 1…20 шагов, задается оператором. Программа может содержать участки роста или снижения температуры с нужной скоростью и выдержки заданной температуры в течение заданного времени.
Большой графический дисплей позволяет наблюдать за качеством регулирования и контролировать технологический процесс. Все данные могут быть просмотрены на приборе в режиме графика, переданы на компьютер для дальнейшей обработки или сохранены на USB-носитель. На дисплей может выводиться информация по всем каналам одновременно, либо подробно по одному каналу. Измерять и регулировать прибор все равно будет по всем четырем каналам. Также имеется возможность отключить неиспользуемые каналы.
Регистратор Термодат-19Е6 может управлять как печью, так и охладителем (холодильник, вентилятор). Можно использовать прибор в качестве электронного самописца для измерения температуры и записи в архив, без регулирования.
Термодат-19Е6 имеет четыре транзисторных выхода, предназначенных для управления нагревателем или охладителем, а также пять релейно-симисторных выходов, которые могут использоваться для управления или для аварийной сигнализации. На разных каналах могут быть заданы различные функции, например – первый канал для управления нагревателем, второй для управления охладителем и т.д.
Прибор может поставляться с блоком аналоговых выходов, который приобретается дополнительно. Аналоговые (токовые) выходы работают в режиме вывода мощности или в режиме трансляции измеренной величины. В последнем случае выходной ток пропорционален измеряемой величине. Диапазон изменения тока (0…5, 4…20, 0..20, 5…0, 20…4, 20…0 мА) задается пользователем.
Прибор имеет понятное меню на русском языке и удобен в настройке.
Технические особенности и преимущества самописца Термодат-19М6 (сигнализатора — регулятора температуры):
— четыре входных универсальных канала;
— электронный самописец;
— большой шестидюймовый графический дисплей 120х92 мм, разрешение 320х240 точек;
— вывод графика измеренной температуры или вывод меню для настройки прибора;
— семь режимов индикации («Все каналы, крупно», «Все каналы, график», «Два канала, график», «Один канал, график», «Один канал, подробно», «Все каналы, график в одних осях», «Все каналы, гистограммы»);
— восемь светодиодных индикаторов режима работы;
— диапазон температур измерения: от -270°С до 2500°С, (зависит от типа датчика);
— четыре релейных выхода (реле с переключающимися контактами (7А, ~220В) для аварийной сигнализации по четырем независимым каналам;
— интерфейс для связи с компьютером RS485;
— USB-разъем для считывания архивных данных на Flash-носитель;
— Ethernet-разъем и Bluetooth-модуль (опционально);
— прочный металлический корпус для щитового монтажа, размер размер 230х135х68мм.
Характеристики входов регулятора температуры Термодат-19М6 (электронного самописца — сигнализатора)
Термодат-19М6 – четырехканальный прибор. На дисплей может выводиться информация по всем каналам одновременно, либо подробно по одному каналу. Измерять и регулировать прибор все равно будет по всем каналам. Также имеется возможность отключить неиспользуемые каналы.
Термодат-19М6 имеет универсальные входы, что позволяет использовать для измерений различные датчики: термопары, термосопротивления, датчики с токовым выходом и др. К каждому входу может быть подключён любой датчик, то есть датчики на разных каналах могут быть различных типов.
| Измерительные входы регулятора температуры Термодат-19М6 (электронного самописца — сигнализатора) | ||
| Общие характеристики | Количество | Четыре универсальных входа |
| Диапазон измерения | От -270С до 2500С — определяется типом датчика | |
| Время измерения одного канала, не более |
0,5 сек – для термопары 0,7 сек – для термосопротивления |
|
| Класс точности | 0,25 | |
| Разрешение | 1С или 0,1С (выбирается пользователем) | |
| Подключение термопары (ТП) | Типы термопар |
ТХА(К), ТХК(L), ТХК(Е), ТПП(S), ТПП(R), ТПР(B), ТМК(Т), ТЖК(J), ТНН(N),ТВР(А-1), ТВР (А-2), ТВР(А-3) |
| Компенсация температуры холодного спая | Автоматическая, ручная в диапазоне от 0 до 100°С или отключена | |
| Подключение термометра сопротивления (ТС) |
Типы термосопротивлений |
Pt(α=0,00385 °С-1), П (α=0,00391 °С-1), М (α=0,00428 °С-1),Cu (W100=1.426), Н (α=0,00617 °С-1) |
| Сопротивление при 0С | 100 Ом или другое значение в диапазоне 10…150 Ом | |
| Компенсация сопротивления подводящих проводов | Автоматическая компенсация по трёхпроводной схеме (сопротивление каждого провода не более 20 Ом) | |
| Подключение датчиков | Измерение напряжения | От 0 мВ до 80 мВ |
| Измерение тока | От 0 до 40 мА (с внешним шунтом 2 Ом) | |
| Измерение сопротивления | От 10 до 300 Ом | |
| Пирометры | Пирометр PK15 и РС20 | |
Выходы и аварийная сигнализация регулятора температуры Термодат-19М6 (электронного самописца)
Термодат-19М6 имеет по два релейных выхода на каждый канал для подключения устройств сигнализации. На один выход может быть назначена предупредительная сигнализация, на второй — аварийная сигнализация.
| Выходы сигнализатора — регулятора температуры Термодат-19М6 | ||
| Релейные | Количество | 8 реле, по два на каждый канал |
| Максимальная нагрузка | 7 А, ~ 220 В — при конфигурации выхода как реле | |
| 1 А, ~ 220 В — при конфигурации выхода как выход симисторного типа | ||
| Назначение |
Аварийная сигнализация о превышении температуры выше заданного значения Аварийная сигнализация о снижении температуры ниже заданного значения |
|
| Применение | Непосредственное управление нагрузкой до 7 А, подключение устройств аварийной сигнализации | |
| Аварийная сигнализация сигнализатора Термодат-19М6 | ||
| Режимы работы |
Перегрев выше заданной аварийной температуры Снижение температуры ниже заданной аварийной температуры |
|
| Особенности |
Функция блокировки аварии при первоначальном нагреве Функция подавления «дребезга» сигнализации. Настраиваемый фильтр от 1 до 8 сек |
|
Архив, интерфейсы и другие сервисные функции регулятора температуры Термодат-19-М6 (электронного самописца)
| Сервисные функции Термодат-19-М6 | ||
| Архив | Память (опционно) | 4 Мбайта или 4 Гб |
| Количество записей | Более 670 млн. | |
| Просмотр архива | На дисплее прибора в виде графика или на компьютере | |
| Подключение к компьютеру | Протокол работы с компьютером Modbus и «Термодат» | |
| USB-порт для копирования данных архива (опционно) | ||
| Возможность подключения к локальной сети, порт Ethernet (опционно) | ||
| Ограничение доступа к параметрам настройки | ||
| Контроль исправности контура регулирования | ||
| Сигнализация об обрыве датчика | ||
Модели самописца — сигнализатора Термодат-19М6
В зависимости от конфигурации выходов, интерфейсов и разъемов производятся следующие модели самописца Термодат-19М6 (измерителя — сигнализатора температуры):
Термодат-19М6/4УВ/4Р/4Р/485/8Gb
4 универсальных входа, 8 реле, интерфейс RS485, архивная память 4 Гб.
Термодат-19М6/4УВ/4Р/4Р/485/8Gb/F
4 универсальных входа, 8 реле, интерфейс RS485, архивная память 4 Гб, USB-разъем.
Термодат-19М6/4УВ/4Р/4Р/485/8Gb/F/Eth
4 универсальных входа, 8 реле, интерфейс RS485, архивная память 4 Гб, USB-разъем, Ethernet-разъем.
