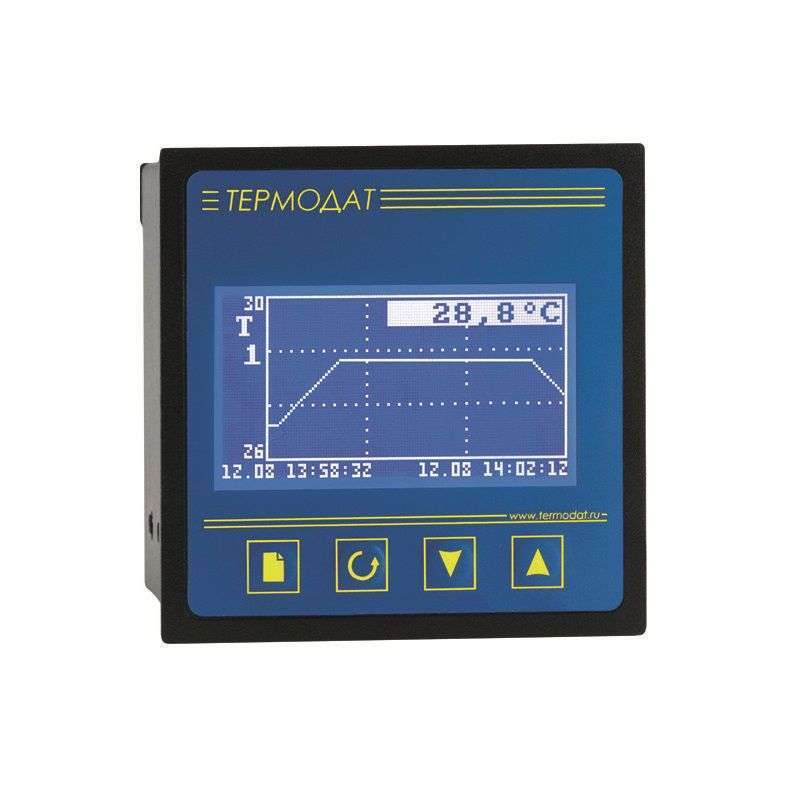

Одноканальный температурный регулятор Термодат-16 (электронный самописец) с графическим дисплеем размером 3,5″ предназначен для измерения и записи температуры в диапазоне от -270°С до 2500°С и для регулировки температуры (как по позиционному принципу, так и по PID-методу, в зависимости от версии), а также для аварийного оповещения. Прибор является актуальной заменой традиционным бумажным регистраторам.
Термодат-16 включает универсальный вход для соединения с термопарами, термосопротивлениями и датчиками с токовым выходом. Параметры разрешения можно настроить пользователем на уровне 1°С или 0,1°С. Он может управлять как нагревательными, так и охлаждающими системами. Управление устройством осуществляется с помощью четырех кнопок.
Различные версии Термодат-16:
Термодат-16Е6 — программный PID-регулятор с несколькими входами и выходами для сигнализации.
Термодат-16М6 — двухпозиционный регулятор с тремя дискретными выходами.
Гарантия составляет три года, а межповерочный интервал — два года. Условия эксплуатации: температура +5ºС до +40ºС, влажность 5-80%, без конденсации. Питание: ~220В. Максимальная потребляемая мощность — 10 Вт.
Характеристики устройств для контроля температуры Термодат-16, -16Е6, -16М6 (электронные самописцы)
Условия работы: температура окружающей среды от +5ºС до +40ºС, влажность от 5% до 80%, без конденсации.
Питание: Номинальное ~ 220В, допустимый диапазон ~160…250В.
Потребляемая мощность: максимум 10 Вт.
Масса устройства: не более 1 кг.
Принцип работы терморегуляторов Термодат-16
В зависимости от версии, устройства могут регулировать температуру с помощью двухпозиционного, трехпозиционного или ПИД-методов.
Наименее сложный метод — двухпозиционный (включено/выключено). При подаче полного тока нагреватель нагревается до уставки, после чего отключается, но остаточное тепло может привести к перегреву. При остывании объекта, устройство снова подает полную мощность, что приводит к задержке в реакции на изменение температуры. Следовательно, могут возникать колебания температуры вокруг установленного значения.
Для повышения точности управления рекомендуется использовать ПИД-регулирование, которое адаптирует мощность в зависимости от отклонения температуры от заданного значения, поддерживая стабильную теплоту.
Технические особенности ПИД-регулятора Термодат-16Е6:
— ПИД-регулирование (автонастройка коэффициентов) / двухпозиционное / программное регулирование;
— электронный самописец с ЖК-дисплеем 67х33мм (разрешение 128х64);
— широкий диапазон измерений от -270°С до 2500°С (в зависимости от датчика);
— 4 дискретных выхода и интерфейсы для связи с компьютером.
— Металлический корпус 1/4 DIN (96х96х82мм).Характеристики входов регулятора температуры Термодат-16Е6
| Измерительный универсальный вход регулятора температуры Термодат-16Е6 | |||
| Общие характеристики | Диапазон измерения температуры | От -270ºС до 2500ºС (зависит от типа датчика) | |
| Время измерения | Для термопары | Для термосопротивления | |
| Не более 0,5 сек | Не более 0,8 сек | ||
| Класс точности | 0,25 | ||
| Разрешение | 1ºС или 0,1ºС (выбирается пользователем) | ||
| Подключение термопары ТП | Типы термопар (НСХ) |
ТХА (К), ТХК (L), ТЖК (J), ТМКн (Т), ТНН (N), ТПП (S), ТПП (R), ТПР (В), ТВР (А-1, А-2, А-3) |
|
| Компенсация температуры холодного спая | Автоматическая компенсация или ручная установка температуры компенсации в диапазоне от 0 до 100 С или отключена | ||
| Подключение термометра сопротивления ТС | Типы термосопротивлений |
Pt (α=0,00385°С-1), М (α=0,00428°С-1), Ni (α=0,00617°С-1), Cu (W100=1,4260), П (α=0,00391°С-1) |
|
| Сопротивление при 0ºС | 100 Ом или любое в диапазоне 10..150 Ом | ||
| Компенсация сопротивления подводящих проводов | Автоматическая компенсация по трѐхпроводной схеме (сопротивление каждого провода — не более 20 Ом) | ||
| Измерительный ток | 0,25 мА | ||
| Подключение датчиков | Измерение напряжения | От -10 мВ до 80 мВ | |
| Измерение тока | От 0 до 40 мА (с внешним шунтом) | ||
| Измерение сопротивления | От 20 до 250 Ом | ||
| Пирометры | РК15, РС20 | ||
| Дискретный вход регулятора Термодат-16Е6 | |||
| Назначение дискретного входа | Включение и выключение регулирования | ||
| Применение | Подключение кнопки или тумблера | ||
Характеристики выходов регулятора температуры Термодат-16Е6
| Количество выходов |
Общее количество — четыре выхода. Набор выходов зависит от модели. Во всех моделях Термодат-16Е6 имеются транзисторный выход, два реле, а также может быть симисторный выход или аналоговый выход (см. также модели Термодат-16-Е6) |
||
|
Реле (два или три выхода – зависит от модели) |
Максимальный коммутируемый ток (на активной нагрузке) |
7 А, ~220 В для нормально-разомкнутого контакта | |
| 3 А, ~220 В для нормально-замкнутого контакта | |||
|
Метод управления мощностью |
При ПИД-регулировании – широтно-импульсный (ШИМ) При двухпозиционном регулировании – вкл./выкл. |
||
| Назначение |
Управление нагревателем, управление охладителем, аварийная сигнализация |
||
| Применение |
Управление нагрузкой до 7А, включение пускателя, промежуточного реле и др. |
||
|
Транзисторный выход (один выход) |
Выходной сигнал | 12..20 В, ток до 30 мА, импульсный или цифр. сигнал | |
| Метод управления мощностью |
При ПИД-регулировании: Широтно-импульсный (ШИМ) Метод равномерно-распределѐнных сетевых периодов (РСП) Фазо-импульсное (фазо-угловое) управление с помощью силовых блоков типа ФИУ или МБТ При двухпозиционном регулировании — вкл./выкл. |
||
| Назначение | Управление нагревателем, управление охладителем | ||
| Применение |
Подключение силовых блоков СБ, ФИУ или МБТ Управление внешним реле или др. устройствами |
||
|
Симисторный выход (наличие симисторного выхода зависит от модели) |
Максимальный ток | 1 А, ~220 В | |
| Метод управления мощностью |
При ПИД-регулировании: Широтно-импульсный (ШИМ) Метод равномерно-распределѐнных сетевых периодов (РСП) При двухпозиционном регулировании – вкл./выкл. |
||
| Назначение |
Управление нагревателем, управление охладителем, аварийная сигнализация. |
||
| Применение |
Управление нагрузкой до 1 А, включение пускателя, управление внешними тиристорами или симистором |
||
| Особенности |
Наличие детектора «0», коммутация происходит при прохождении фазы через ноль |
||
|
Аналоговый выход (наличие аналогового выхода зависит от модели) |
Выходной сигнал |
Постоянный ток 0..20 мА, сопротивление нагрузки до 500 Ом |
|
| Назначение |
Ток пропорционален измеренной величине (режим трансляции) Ток пропорционален выводимой мощности (режим управления нагревом или охлаждением) |
||
| Применение | Подключение устройств с токовым сигналом на входе | ||
Регулирование температуры и аварийная сигнализация Термодат-16Е6
| Регулирование температуры Термодат-16Е6 | |||
|
Законы регулирования температуры |
ПИД-закон Двухпозиционный закон (вкл./выкл., on/off) Трехпозиционный закон для управления задвижкой с электроприводом |
||
| Особенности |
Регулирование по заданной программе Функция автонастройки ПИД коэффициентов Возможность ограничения максимальной и минимальной мощности Режим управления мощностью вручную |
||
| Применение |
Управление нагревателем или охладителем или одновременно нагревателем и охладителем |
||
|
Типы шагов программы |
Нагрев с заданной скоростью до заданной температуры Охлаждение с заданной скоростью до заданной температуры Выдержка заданной температуры в течение заданного времени Стоп (выключение регулирования) Переход на другую программу |
||
| Аварийная сигнализация регулятора температуры Термодат-16Е6 (электронного самописца) | |||
|
Режимы работы сигнализации |
Превышение заданной температуры Снижение температуры ниже заданной Перегрев выше уставки регулирования на заданную величину Снижение температуры ниже уставки на заданную величину Выход из зоны около уставки регулирования |
||
| Количество профилей сигнализации | Три «аварии» с разными уставками, на разных выходах | ||
| Функции |
Функция блокировки аварии при включении прибора Функция подавления «дребезга» сигнализации, фильтр до четырѐх минут Функция оповещения о завершении программы, шага программы |
||
| Сервисные функции |
|
Контроль обрыва термопары или термосопротивления и короткого замыкания термосопротивления |
| Контроль незамкнутости (целостности) контура регулирования |
| Ограничение уровня доступа к параметрам настройки |
| Цифровая фильтрация сигнала |
| Режим ручного управления мощностью нагревателя |
| Возможность введения поправки к измеренной температуре |
Архив и интерфейсы регулятора температуры Термодат-16-Е6 (самописца)
| Архив регистратора Термодат-16Е6 | Архивная память | 4 ГБ | |
| Количество записей | 109 | ||
| Период записи в архив | От 1 секунды до 12 часов | ||
| Продолжительность непрерывной записи |
При периоде записи: 1 минута – более 100 лет 1 секунда – 32 года |
||
| Просмотр архива |
На дисплее прибора в виде графика или на компьютере |
||
| Интерфейс самописца Термодат-16-Е6 | Тип интерфейса | RS485 | ||
| Скорость обмена | 9600..115200 бит/сек | |||
| Особенности | Изолированный | |||
| Протокол | Modbus ASCII, Modbus RTU, «Термодат» | |||
| USB-порт | Применение |
Подключение USB-Flash носителя для скачивания архива |
||
| Потребляемый ток | 50 mA | |||
|
Максимальный объем USB-flash носителя |
32 ГБ | |||
|
Файловая система USB-flash носителя |
FAT32 | |||
| Наличие предохранителя | нет | |||
Модели электронного самописца — регулятора температуры Термодат-16Е6
Электронный самописец — регулятор температуры Термодат-16Е6 предназначен для измерения и регулирования температуры.
Регулирование температуры осуществляется по программе — графику технологического процесса. Программа может содержать участки роста и снижения температуры с заданной скоростью, а также участки поддержания температуры в течение заданного времени. Запуск программ происходит из меню прибора или по нажатию кнопки, подключенной к дискретному входу.
Прибор регулирует температуру по пропорционально – интегрально -дифференциальному закону (ПИД), двухпозиционному закону или по трехпозиционному закону (при использовании задвижки с электроприводом).
Регулятор Термодат-16Е6 имеет универсальный измерительный вход, дискретный вход и четыре дискретных выхода. Универсальный аналоговый вход предназначен для подключения температурных датчиков (термопар, термометров сопротивления). К дискретным выходам прибора подключаются исполнительные устройства – пускатели, сигнализаторы,силовые блоки. С помощью кнопки, подключенной к дискретному входу, можно дистанционно включать/выключать процесс регулирования.
Регулятор температуры Термодат-16Е6 может управлять как нагревательными (например, ТЭН), так и охладительными (вентилятор, компрессор) устройствами. Предусмотрен также особый комбинированный режим – одновременное управление нагревателем и охладителем.
Прибор имеет развитую систему аварийной и предупредительной сигнализаций. В настройках прибора имеется три независимых профиля аварийной сигнализации. Каждый профиль позволяет настроить пять различных типов сигнализации, в том числе и сигнализацию об обрыве датчика и о неисправности контура регулирования. Аварийную сигнализацию можно назначить на любой выход прибора.
Прибор снабжен интерфейсом RS485 для связи с компьютером. Протокол связи Modbus ASCII. Уставки температуры и другие параметры прибора могут задаваться и редактироваться с компьютера. Для подключения к компьютеру необходим преобразователь интерфейса USB/RS485 типа СК201. К одному устройству СК201 может быть подключено до 128 приборов. Допустимая длина линии RS485 — 1200 метров. Скачать архив можно с помощью USB-flash носителя, для этого прибор оборудован USB-портом.
Компьютерная программа позволяет организовать автоматический опрос нескольких приборов, наблюдать на экране компьютера графики температур, получать из приборов архивные записи, распечатывать и сохранять данные в различных форматах.
Прибор оборудован архивной памятью для записи графика температуры. Измеренная температура записывается во встроенную Flash память с привязкой к реальному времени и календарю. Архив может быть просмотрен непосредственно на приборе в виде графика или передан на компьютер.
Время непрерывной записи в архив зависит от периода записи и составляет:
— период записи 1 секунды – время записи – 32 года;
— период записи 1 минута – время записи – более 100 лет.
Данные в архиве образуют кольцевой буфер, то есть данные заполняют архив от начала до конца, а после заполнения архива вновь записываются сначала, стирая старые. Таким образом, в приборе все время имеется информация по графику температуры за последний период времени.
Аварийный период устанавливает периодичность записи в архив при аварии любого типа.
Технические преимущества самописца Термодат-16М6 (регулятора температуры):
— электронный самописец;
— дисплей: графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
— один универсальный вход;
— диапазон температур измерения: от -270°С до 2500°С, (зависит от типа датчика);
— Выходы: релейные (реле с переключающимися контактами (7А, ~220В);
— интерфейс для связи с компьютером RS485;
— USB-разъем для считывания архивных данных;
— аварийная сигнализация;
— прочный металлический корпус для щитового монтажа, размер 1/4 DIN (96х96х90мм).
Выходы, аварийная сигнализация и регулирование температуры Термодат-16М6
| Выходы регулятора температуры Термодат-16М6 | |||
| Реле (релейный выход) | Количество | Три (3) | |
|
Максимальный коммутируемый ток (на активной нагрузке) |
7 А, ~220 В для нормально-разомкнутого контакта | ||
| 3 А, ~220 В для нормально-замкнутого контакта | |||
| Назначение |
Управление нагревателем Управление охладителем Аварийная сигнализация |
||
| Аварийная сигнализация регулятора Термодат-16-М6 | |||
| Режимы работы |
Превышение заданной температуры Снижение температуры ниже заданной Перегрев выше заданной температуры на заданную величину Снижение температуры ниже заданной температуры на заданную величину Выход из зоны около заданной величины |
||
| Количество | Три «аварии» с разными уставками, на разных выходах | ||
| Функции |
Функция блокировки аварии при включении прибора Функция подавления «дребезга» сигнализации, фильтр до четырѐх минут |
||
| Регулирование температуры Термодат-16М6 | |||
| Закон регулирования | Двухпозиционный (on/off) | ||
| Гистерезис | Задается пользователем | ||
| Минимальное время между переключениями реле | Задаѐтся пользователем в диапазоне от 1 до 120 секунд | ||
Архив самописца — регулятора температуры Термодат-16М6
| Архив | Архивная память | 4 Гб |
| Количество записей | 109 | |
| Период записи в архив | От 1 секунды до 12 часов | |
|
Продолжительность непрерывной записи |
При периоде записи: 1 минута – более 10 лет 1 секунда – 32 года |
|
| Просмотр архива |
На дисплее прибора в виде графика или на компьютере |
Описание Термодат-16М6
Регулятор — сигнализатор температуры Термодат-16М6 (электронный самописец) предназначен для измерения и регулирования температуры. Регулирование температуры осуществляется по двухпозиционному закону (on/off).
Регулятор Термодат-16-М6 имеет один универсальный измерительный вход и три реле. Универсальный вход предназначен для подключения температурных датчиков (термопар, термосопротивлений). К реле подключаются исполнительные устройства – пускатели, сигнализаторы и т.п.
На каждое реле можно назначить управление нагревателем, охладителем, или один из профилей аварийной сигнализации.
Регулятор — сигнализатор Термодат-16М6 имеет развитую систему аварийной и предупредительной сигнализаций. В настройках прибора имеется три независимых профиля аварийной сигнализации. Каждый профиль позволяет настроить пять различных типов сигнализации, в том числе и сигнализацию об обрыве датчика. Аварийную сигнализацию можно назначить на любой выход прибора.
Одновременно на один выход можно выбрать два типа аварии: один — по температуре, второй — по обрыву датчика. Аварийная сигнализация сработает при любом из этих событий. Индикатор аварийной сигнализации, расположенный на передней панели прибора, загорается при обнаружении любой аварийной сигнализации.
Модели Термодат-16М6
В зависимости от конфигурации производятся следующие модели самописца Термодат-16М6 (измерителя — сигнализатора температуры):
Термодат-16М6/1УВ/3Р/1А/485/4М
1 универсальный вход, 3 реле, интерфейс RS485, архивная память.
Термодат-16М6/1УВ/3Р/1А/485/4Gb/F
1 универсальный вход, 3 реле, интерфейс RS485, архивная память, USB-разъем.
