Измерители-регуляторы «Сосна» применяются для измерения и регулирования следующих технологических параметров: температура, давление, уровень, ток, напряжение, частота, количество импульсов, интервалы времени и др.
Данные измерители-регуляторы используются в химической, пищевой, машиностроительной, в лабораторных и научных исследованиях и других отраслях промышленности.
Различные модели измерителей-регуляторов «Сосна» различаются числом каналов измерения и регулирования, габаритно-установочными размерами и видом исполнения (щитовые, настенного монтажа, монтаж на DIN-рейке). Каждый канал измерения и регулирования является независимым и настраивается индивидуально. Настройки канала не влияют на работу входных и выходных цепей других каналов. Гальваническая развязка для питания цепей входных сигналов не предусмотрена.
Ко входам регуляторов могут быть подключены различные группы первичных преобразователей (ПП). При заказе прибора необходимо правильно выбрать и указать модификацию входов. Некоторые приборы имеют универсальный вход, к которому можно подключить любые ПП, приведенные в таблице технических характеристик на данный прибор. Тип ПП оговаривается при заказе прибора.
Регулирование технологических параметров Измерителей-регуляторов «Сосна»
В данных измерителях-регуляторах «Сосна» могут реализовываться различные виды регулирования:
– по двухпозиционному закону (2П);
– по трехпозиционному закону (3П);
– по пропорциональному двукратно-дифференциальному закону ( ПДД ) – для управления исполнительными механизмами с реверсивными электроприводами;
– по пропорциональному интегрально-дифференциальному закону ( ПИД );
– программное регулирование (П);
– фазовое регулирование (Ф).
Формирование архива данных измерителей-регуляторов могут оснащаться дополнительной энергонезависимой архивной памятью. Это обеспечивает возможность формирование непосредственно в самом приборе архива данных измерений с расшифровкой времени приема измерений и канала измерения. Этот архив данных можно просмотреть и сохранить на компьютере. Временной интервал, охватываемый энергонезависимой памятью, зависит от интервала опроса параметров, который устанавливается пользователем и количества каналов измерения.
Технические характеристики внутренней памяти измерителей-регуляторов «Сосна»: объем энергонезависимой памяти – 32 Кб. Также есть возможность исполнение приборов с внешней архивной памятью на USB-flash-памяти, которая характеризуется большим объемом памяти (емкость) и высокой скоростью работы. Для подключения USB-flash-памяти регулятор оснащается USB-адаптером.
Связь измерителя-регулятора (ИР) с компьютером осуществляется посредством последовательного интерфейса версии RS232 или RS485. Программное обеспечение, поставляемое в комплекте с ИР, обеспечивает возможность как передачи измеренных значений по каналу последовательного интерфейса, так и управления настройками прибора. ИР, оснащенные интерфейсом, могут применяться как самостоятельно (например, локальный регулятор), так и в составе многоуровневых систем контроля и регулирования.
По отдельному заказу Измеритель-регулятор «Сосна» может быть оборудован встроенным блоком питания напряжения постоянного тока (24 В, 50 мА), применяемый для питания первичных преобразователей с унифицированными выходными сигналами или аналоговых выходных устройств.
| Условия эксплуатации | |
| температура окружающей среды | от +5 до +40 °C |
| относительная влажность воздуха при температуре 30 °С | не более 95% |
| атмосферное давление | от 84,0 до 106,7 кПа |

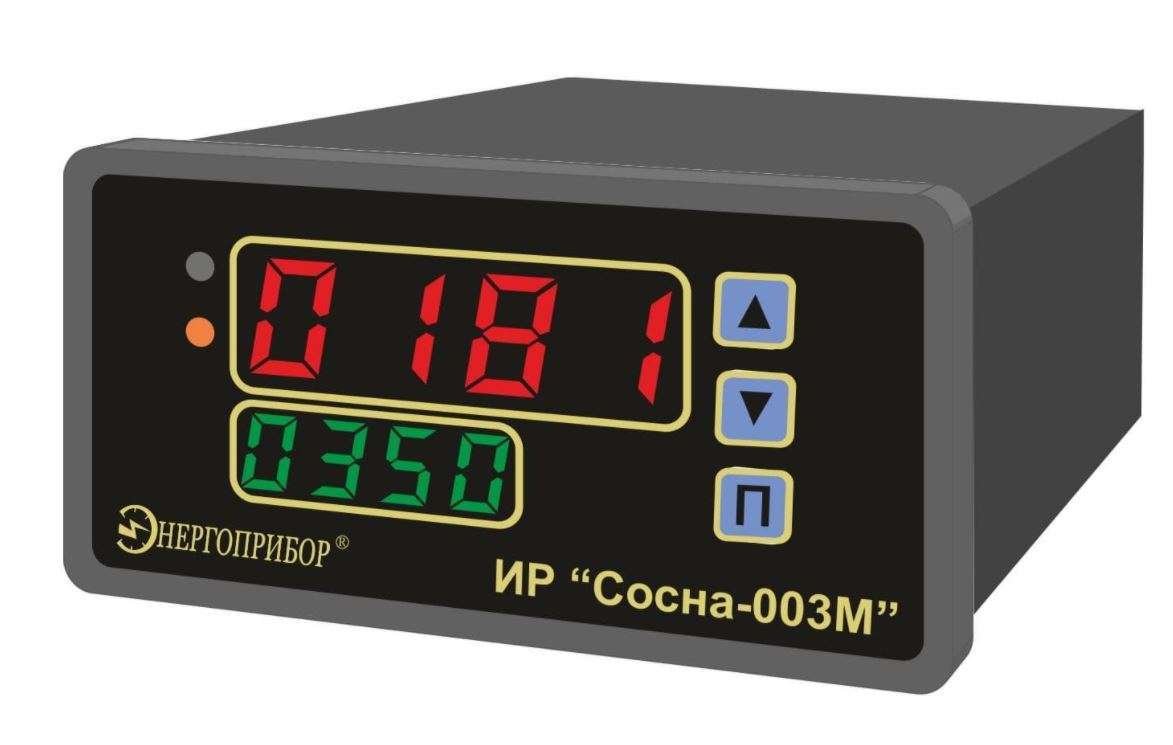

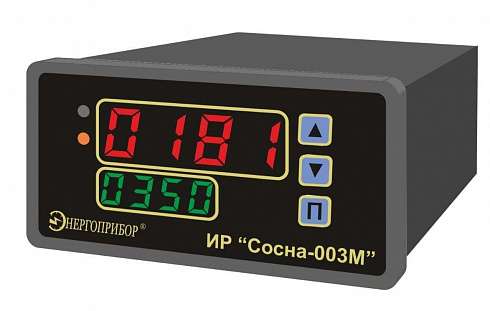

Измеритель — регулятор «Сосна-003М»
Назначение Измерителей — регуляторов «Сосна-003М»
— измерение выходных сигналов первичных преобразователей (ПП) в виде сопротивления, постоянного напряжения и преобразования их в значение контролируемого физического параметра с использованием соответствующих номинальных статических характеристик;
— автоматическое регулирование контролируемых параметров;
— формирование выходного аналогового сигнала тока, пропорционального величине контролируемого параметра;
— передача информации о контролируемом параметре на компьютер или автоматизированные системы управления вышестоящих уровней по последовательному интерфейсу (при наличии интерфейса).
Краткое описание Измерителей — регуляторов «Сосна-003М»
— Измеритель-регулятор модели «Сосна-003М» — это одноканальный многофункциональный прибор;
— оборудован двумя дискретными выходными устройствами;
— позиционные и пропорциональные законы регулирования;
— аналоговый выходной сигнал постоянного тока или напряжения;
— несложная настройки с помощью кнопок управления;
— оперативный доступ к параметрам регулирования;
— обмен данными с компьютером через пользовательский интерфейс и удаленное управление процессом;
— улучшенная электромагнитная совместимость;
— функции линейной коррекции и сглаживания показаний;
— различные по конструкции разъемы силовой и измерительной части для предотвращения ошибок при подключении.
| Напряжение питания | ~ 230 В; ~ 24 В; = 24 В |
| Встроенный блок питания для активных преобразователей и выходных аналоговых устройств | = 24 В, 50 мА |
| Щитовой способ монтажа | |
| Габаритные размеры (без элементов крепления) | 96х48х126 мм |
| Масса | не более 0,6 кг |
| Степень защиты оболочки | IP10 (корпус), IP54 (лицевая сторона) |
| Гарантийный срок эксплуатации | 18 месяцев, но не более 24 месяцев с даты изготовления |
| Межповерочный интервал | не более 24 месяцев |
Измерительный вход
Один универсальный канал измерения предназначен для работы без дополнительных устройств с различными типами ПП (15 типов). В процессе работы прибор контролирует исправность подключенного ко входу ПП и, в случае обнаружения неисправности, сигнализирует об этом выводом на нижний цифровой индикатор сообщения об ошибке.
Одноканальный измеритель-регулятор «Сосна-003МД»
Назначение и краткие технические характеристики и описание измерителей-регуляторов «Сосна-003МД»
Назначение ИР:
— автоматическое регулирование контролируемых параметров;
— формирование выходного аналогового сигнала тока, пропорционального величине контролируемого параметра;
— передача информации о контролируемом параметре на компьютер или автоматизированные системы управления вышестоящих уровней через последовательной интерфейс (при наличии интерфейса).
«Сосна-003МД» является одноканальным многофункциональным приборов. Оборудован двумя дискретными выходными устройствами. Применяются позиционные и пропорциональные законы регулирования. Аналоговый выходной сигнал постоянного тока. Лёгкость настройки с помощью кнопок управления. Оперативный доступ к параметрам регулирования. Обмен данными с компьютером и удаленное управление процессом. Небольшие габаритные размеры. Улучшенная электромагнитная совместимость. Функции линейной коррекции и сглаживания показаний. Измерительный вход. Выпускаются 2 модификации прибора ИР: входной универсальный измерительный канал предназначен для работы без дополнительных устройств с различными типами ПП: ТС и ТП (10 характеристик)/входной измерительный канал предназначен для работы с преобразователями, имеющими на выходе УСН. В процессе работы прибор измеритель-регулятор контролирует исправность подключенного ко входу ПП и, в случае обнаружения неисправности, сигнализирует об этом выводом на нижний цифровой индикатор сообщения об ошибке. Дискретные выходные устройства.
Измеритель-регулятор «СОСНА-004»
Описание и краткие технические характеристики Измерителя-регулятора «СОСНА-004»
Приборы серии ИР «СОСНА-004» применяются для измерения, управления и сигнализации в составе автоматизированных систем управления технологическими процессами. Приборы измерители-регуляторы «Сосна-004» осуществляют измерение технологических параметры с помощью первичных преобразователей (ПП), вырабатывают управляющие и информационные сигналы для других элементов систем управления. Данные измерители-регуляторы предназначены для установки в местах расположения контрольно-измерительной аппаратуры и рассчитаны на щитовой монтаж в вертикальной плоскости.
— До 6 входных каналов регулирования.
— Под конкретный тип ПП: ТС, ТП, ИПТВ, УСТ, УСН.
— Измерение входного сигнала частоты.
— До 6 дискретных выходных устройств: 1, 2, 4, 6.
— До 3 выходных аналоговых устройств: 1, 2.
— Основные законы регулирования: 2П, 3П, ПИД и ПДД.
— Реализация программного регулирования.
— Обмен данными с компьютером и дистанционное управление процессом.
— Создание архива данных.
— Возможность сохранения архива данных на USB-flash-память.
— Подключение ПП может осуществляться через блочные разъемы. Назначение
| Напряжение питания | ~ 230 В; ~ 24 В; = 24 В |
| Встроенный блок питания для активных преобразователей и выходных аналоговых устройств | = 24 В, 50 мА |
| Настенный способ монтажа | |
| Габаритные размеры (без элементов крепления) | 182х180х93 мм |
| Масса | не более 1,3 кг |
| Степень защиты оболочки | IP54 |
| Гарантийный срок эксплуатации | 18 месяцев, но не более 24 месяцев с даты изготовления |
| Межповерочный интервал | не более 24 месяцев |
Измерительные входы
Прибор может иметь до 12 измерительных входов, которые предназначены для работы без дополнительных устройств с различными типами ПП или входными сигналами: ТС, ТП, ИПТВ, УСТ, УСН. В процессе работы прибор контролирует исправность подключенного ко входу ПП и, в случае обнаружения неисправности, сигнализирует об этом выводом на нижний цифровой индикатор сообщения об ошибке.
Счетчик импульсов ИР «Сосна-003М»/И
Прибор счетчик импульсов ИР «Сосна-003М»/И применятся для подсчета количества импульсов от внешних источников, преобразования их количества в единицу измерения продукции, управления исполнительными устройствами с помощью дискретных выходных устройств и передачи информации о контролируемом параметре на ПК или автоматизированные системы управления вышестоящих уровней по последовательному интерфейсу (при наличии интерфейса). Различные по конструкции разъемы силовой и измерительной части для предотвращения ошибок при подключении.
— Улучшенная электромагнитная совместимость.
— Все контакты выходных устройств гальванически изолированы от других цепей прибора.
— Прямой и обратный счет импульсов.
— Преобразование количества импульсов в физическую величину.
— Обнуление отсчета как при достижении заданного значения количества импульсов, так и от нажатия кнопок управления.
— Автоматическое управление исполнительными устройствами с помощью дискретных выходных устройств.
— Сохранение показаний прибора и параметров настройки в случае отключения питания.
— Обмен данными с компьютером осуществляется через пользовательский интерфейс.
Таймер ИР «Сосна-003М»/Т
Прибор «Сосна-003М»/Т применяется для измерения интервалов времени и счета количества измеренных сигналов, формирования управляющих сигналов для исполнительных устройств и передачи информации о контролируемом параметре на ПК или автоматизированные системы управления вышестоящих уровней по последовательному интерфейсу (при наличии интерфейса).
— Прямой и обратный счет времени.
— Счет количества запусков.
— Автоматическое включение и выключение исполнительных устройств в заданный момент времени.
— Сигнализация об окончании заданного интервала времени.
— Обмен данными с компьютером с помощью специального интерфейса.
— Принцип действия таймера заключается в том, что после осуществления запуска, происходит автоматическое включение и (или) выключение исполнительных устройств в соответствии с заданным пользователем интервалом времени.
— Таймер имеет один вход запуска отсчета времени, к которому могут подключаться элементы или устройства, имеющие «сухой контакт» (кнопки, выключатели, реле и др) или транзистор npn-типа «открытый коллектор».
— В таймере могут устанавливаться два однотипных дискретных выходных устройства.
— По окончании процесса отсчета заданного интервала времени посредством сигналов от выходных устройств, таймер может перезапускаться или запускать следующее в технологической цепочке оборудование.
| Количество каналов запуска | 1 |
| Диапазон измерения | (1 – 9999) с/ (1 – 9999) мин / (1 – 9999) ч |
| Дискретность | 1 с / 1 мин / 1 ч |
| Пределы абсолютной погрешности | ± (5·10-4·Тх+0,01) с, где Тх – заданный интервал времени |
Многоканальный измеритель-регулятор ИР «СОСНА-002»
Приборы серии ИР «СОСНА-002» применяются для измерения, управления и сигнализации в составе автоматизированных систем управления технологическими процессами. Данные приборы измеряют технологические параметры с помощью первичных преобразователей (ПП), вырабатывают управляющие и информационные сигналы для других элементов систем управления. Приборы «СОСНА-002» устанавливаются в местах расположения контрольно-измерительной аппаратуры и рассчитаны на щитовой монтаж в вертикальной плоскости.
— До 6 входных измерительных каналов: 1, 2, 4, 6.
— Под конкретный тип ПП: ТС, ТП, ИПТВ, УСТ, УСН.
— До 6 дискретных выходных устройств: 1, 2, 4, 6.
— До 3 выходных аналоговых устройств: 1, 2, 3.
— Под конкретный алгоритм регулирования.
— Основные законы регулирования: 2П, 3П, ПИД и ПДД.
— Реализация программного регулирования.
— Реализация фазового регулирования.
— Обмен данными с компьютером и дистанционное управление процессом.
— Создание архива данных.
— Возможность сохранения архива данных на USB-flash-память.
| Напряжение питания | ~230 В; ~24 В; =24 В |
| Встроенный блок питания для активных преобразователей и выходных аналоговых устройств | =24 В, 50 мА |
| Различные по конструкции разъемы силовой и измерительной части для предотвращения ошибок при подключении. | |
| Щитовой способ монтажа. | |
| Габаритные размеры (без элементов крепления) | 96х96х167 мм |
| Масса | не более 0,6 кг |
| Степень защиты оболочки | IP10 (корпус), IP54 (лицевая сторона) |
| Гарантийный срок эксплуатации | 18 месяцев, но не более 24 месяцев с даты изготовления |
| Межповерочный интервал | не более 24 месяцев |
