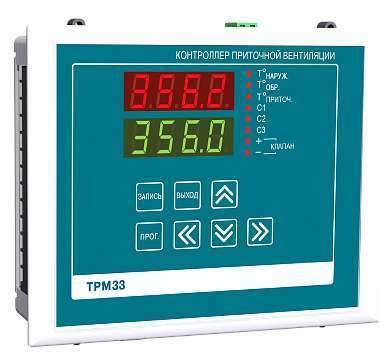

ТРМ33 контроллер для вентиляции предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.
ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.
Модификации контроллера ТРМ33-Щ4/Щ7-01/03
| Модификация | Тип датчиков и наличие интерфейса |
| Щ4 — корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. | |
| ТРМ33-Щ4.01 | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 50 Ом |
| ТРМ33-Щ4.01.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 50 Ом |
| ТРМ33-Щ4.03 | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 Ом |
| ТРМ33-Щ4.03.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 100 Ом |
| Щ7 — корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. | |
| ТРМ33-Щ7.ТС | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 и 50 Ом |
| ТРМ33-Щ7.ТС.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 100 и 50 Ом |
Характеристики контроллера ТРМ33-Щ4/Щ7-01/03
| Наименование характеристики | Значение |
| Напряжение питания | от 130 до 242 В (номинальное значение 220 В) |
| Потребляемая мощность | не более 6 ВА |
| Диапазон контроля температуры | -50… + 199,9 °С |
| Тип входных ТС | ТСМ, ТСП |
| Количество каналов контроля температуры | 3 |
| Количество дискретных входов | 3 |
| Время цикла опроса датчиков | не более 6 с |
| Количество выходных реле | 4 |
| Максимальный ток, коммутируемый контактами реле | 1 А при напряжении 220 В 50 Гц (cos j > 0,4) |
| Адаптеры, используемые для подключения прибора к RS-232 порту ПК | АС3М для приборов ТРМ33.Х.ХХ.RS |
| Адаптер, используемый для подключения прибора к USB порту ПК | АС4 (для приборов ТРМ33-Х.ХХ.RS) |
|
Габаритные размеры: — Щ4, щитовой — Щ7, щитовой |
96×96×145 мм; IP54 144×169×50,5 мм; IP54 |
Преимущества и особенности ТРМ33-Щ4/Щ7-01/03
— Поддержание заданной температуры приточного воздуха по ПИД-закону.
— Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер.
— Работа в различных режимах:
прогрев калорифера при запуске системы;
защита системы от превышения температуры обратной воды;
защита водяного калорифера от замерзания;
дежурный режим с выключенным вентилятором и закрытыми жалюзи;
автоматический переход в летний режим.
— Регистрация данных на ПК по интерфейсу RS-485 (по заказу)
— Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.
Принципиальная схема ТРМ33 контроллера
Форма заказа ТРМ33 контроллера
Функциональные возможности ТРМ33-Щ4/Щ7-01/03
Управление системой приточной вентиляции регулятор осуществляет, обеспечивая:
— поддержание температуры приточного воздуха Тприт. на заданном уровне;
— защиту от превышения температуры обратной воды Тобр., возвращаемой в теплоцентраль;
— защиту от замораживания воды в калорифере.
Поддержание температуры приточного воздуха на заданном уровне в системе Туст.прит. задается пользователем при программировании прибора. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер.
ТРМ33-Щ4 по температуре уставки Туст.прит. с помощью выходных реле управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер. Управление КЗР осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью.
Режимы работы ТРМ33-Щ7/Щ4-01/03
В измерителе предусмотрено 6 режимов работы. Индикация режимов:
P––0 – работа прибора в режиме прогрева калорифера
Р––1 – работа в дежурном режиме
Р––2 – работа в режиме поддержания температуры приточного воздуха. на заданном уровне
Р––3 – работа в режиме защиты от превышения температуры обратной воды, возвращаемой в теплоцентраль
Р––4 – работа в режиме защиты от замораживания воды в калорифере
Р––5 – работа в летнем режиме.
